Kormánykerék gombvezérlő adapter Seat / Skoda / VW ACV SWC 42XVW015-0-hoz

Leírás és paraméterek
Értékelés0
Kategóriák

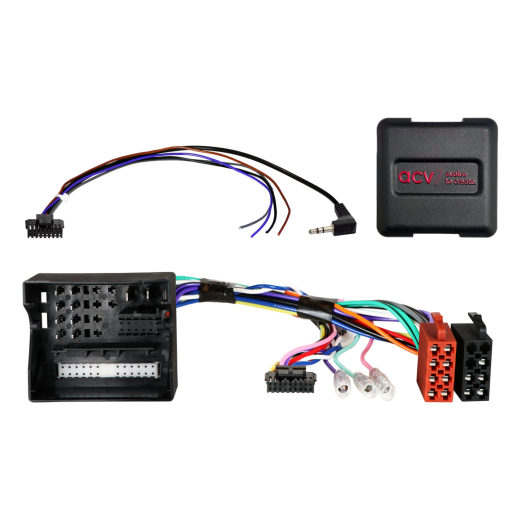

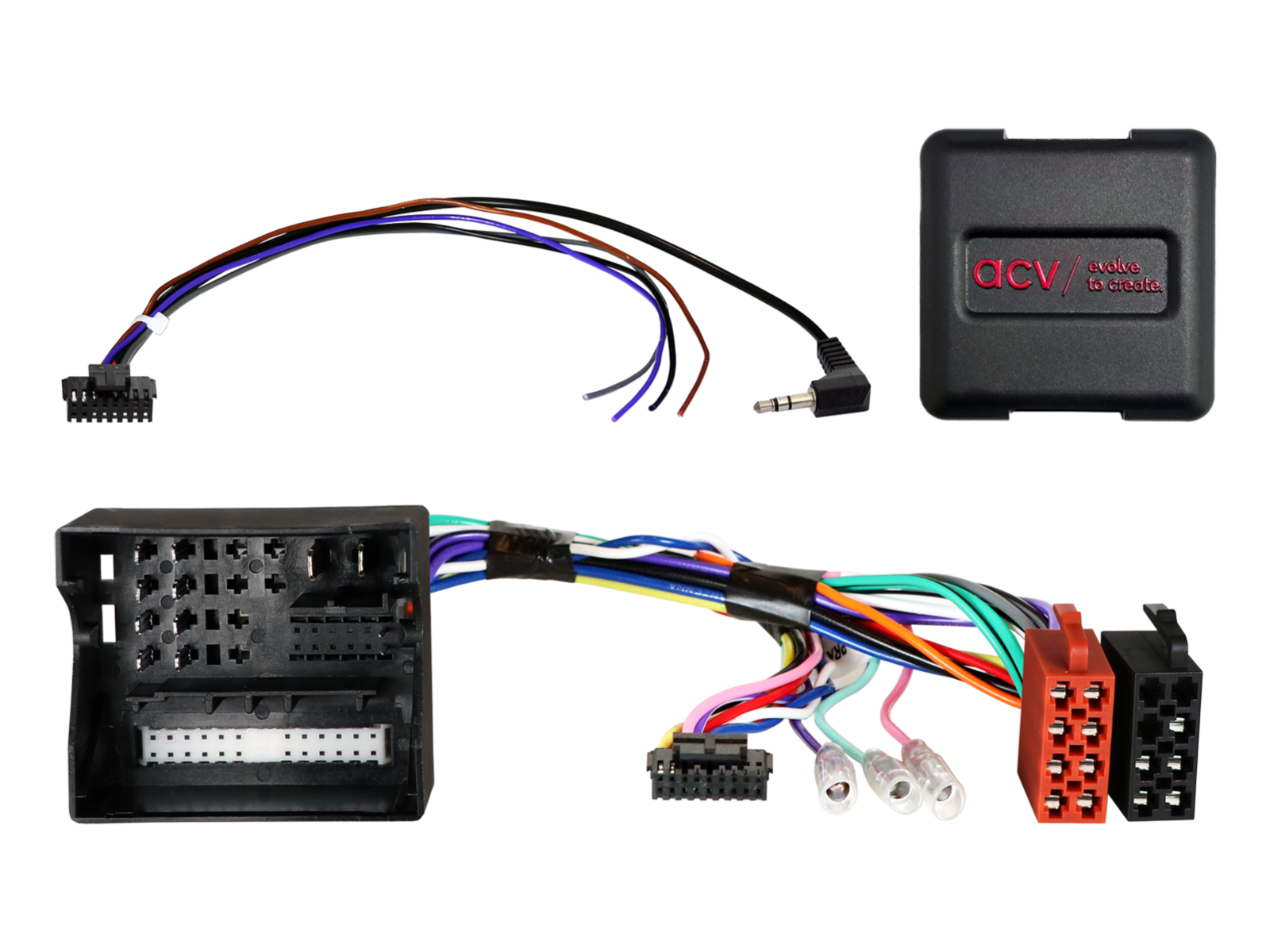

Kormánykerék-vezérlőgomb adapter Seat / Škoda / VW ACV SWC 42XVW015-0

Tartsa meg a gyári autórádió kormányról történő vezérlésének eredeti funkcióit, amikor a gyári fejegységet utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók kiterjedésétől és az újonnan telepített fejegység szoftverétől függően egyes funkciók korlátozódhatnak vagy más funkciók válthatják fel őket. Hasonlítsa össze a bemutatott kábelezési csatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy azok mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy eredetileg az itt felsorolt OEM fejegységek egyikét telepítették-e. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas a következő járművekhez

Seat Alhambra II (7N) (06/2016 -> 08/2019) - gyári fejegység.
Seat Mii (AA) (05/2017 -> 06/2019) - gyári fejegység.
Seat Mii (AA) (01/2020 -> 02/2021) - gyári fejegység.

Škoda Citigo (AA) (05/2017 -> 06/2019) - gyári fejegység, járművek LG Anatel L169SK2 gyári HU-val.
Škoda Citigo iv (AA) (01/2020 -> 08/2021) - gyári fejegység, járművek LG Anatel L169SK2 gyári HU-val.

VW Amarok (2H) (09/2016 -> 07/2020) - gyári fejegység, járművek műszerfalba integrált HU és CD kombinációval.
VW Beetle (16) (06/2016 -> 03/2018) - gyári fejegység.
VW Caddy IV (DU) (06/2015 -> 09/2020) - gyári fejegység.
VW Crafter II (SY/SZ) (03/2017 -> 2024) - gyári fejegység.
VW Grand California (SY/SZ) (03/2019 -> 2024) - gyári fejegység.
VW Sharan II (7N) (07/2015 -> 10/2021) - gyári fejegység.
VW Tiguan II (5N) (05/2016 -> 05/2021) - gyári fejegység.
VW T6 (7HC) (07/2015 -> 08/2019) - gyári fejegység, járművek Composition Audio MIB Entry HU nélkül, elülső AUX/SD/USB csatlakozóval; ezeknél a járműveknél szükséges az 42a-1324-001 adapter.
VW UP! (AA) (07/2016 -> 12/2022) - gyári fejegység, járművek OEM erősítő nélkül.
VW e-UP! (AA) (08/2016 -> 08/2023) - gyári fejegység, járművek OEM erősítő nélkül.

CAN Bus információk

Csatlakozók és tápellátás:

Csatlakozó: 52 tűs Quadlock VAG.
A gyári kormányvezérlés csatlakoztatása: 3,5 mm-es jack vagy külön vezeték.

Beállítás:

A DIP-kapcsolók beállítása az utólagos fejegység gyártója szerint (lásd a használati útmutatót).

Járműkompatibilitás:

Támogatott: Seat, Škoda és Volkswagen járművek MIB‑PQ rendszerrel.
Nem támogatott: Seat Mii (AA), Škoda Citigo (iv) (AA), VW UP! (AA) műszerfalra szerelt monitorral rendelkező kivitelek.

Különleges esetek és figyelmeztetések:

A járműbeállítások nem támogatottak.
Az E-Call (vészhívás) nem támogatott. E-Call-lal rendelkező járművekhez szükséges adapter: 1424-02.
Gyári tolatókamerával rendelkező járművekhez szükséges adapter: 771324-1037.
Újraimportált vagy eltérő szoftverű járművek esetén a funkcionalitás korlátozott lehet.

Fontos kiegészítő információk

Kompatibilis utólagos fejegységekkel, melyek CAN Bus bemenettel rendelkeznek.
Az adapter teljes körű aktiválásához szükséges megrendelni a konkrét fejegység márkájához illeszkedő csatlakozó kábelt.

Általános telepítési útmutató

Ellenőrzés a szerelés előtt:

Ellenőrizze a kormányvezérlés összes funkcióját és a jármű beállításait a gyári fejegységgel.
Áramtalanítsa és távolítsa el a gyári fejegységet.
Ellenőrizze az összes interfész-kapcsolatot – áramtalanítás mellett.

Csatlakoztatás és bekötési sorrend:

Állítsa be az interfész HW konfigurációját – áramtalanítás mellett.
Ellenőrizze a csatlakozó kábel konfigurációját a fejegységhez – áramtalanítás mellett.
Csatlakoztassa a kábelt a fejegységhez az utólagos egység használati útmutatója szerint.
Csatlakoztassa a további vezetékeket az eszköz kézikönyve alapján.
Csatlakoztassa a teljes telepítést a járműhöz – a fő tápellátást csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját az útmutató szerint.
Állítsa be az utólagos fejegységet (SWC, kamera, kihangosítás, antenna tápellátás stb.).
Ellenőrizze az SWC és a jármű rendszereinek működését.

Konfiguráció módosítása:

Minden módosítást áramtalanítás mellett végezzen.
Változtatás után ismételje meg az 5–8. telepítési lépéseket.

Hiba esetén:

Szerelje vissza a gyári fejegységet.
Indítsa el a gyári fejegységet.
Hívja elő a CAN Bus leállítását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus leállítása után ismételje meg az 5. és 6. telepítési lépést.

Bekötés módosításakor:

A bekötést és a módosításokat csak szakképzett személyzet végezheti.
A változtatásokat a gyártó jóváhagyásával kell igazolni; ellenkező esetben befolyásolhatják a jótállást.
Minden módosítást mérni kell, és össze kell vetni a jármű kapcsolási rajzával.
A módosítások elvégzése saját felelősségre történik, működésre vonatkozó garancia nélkül.
A módosítások kárt okozhatnak a járműben, a rádióban vagy az interfészben.
A kábelezés megváltoztatása a termék garanciájának elvesztéséhez vezethet.
