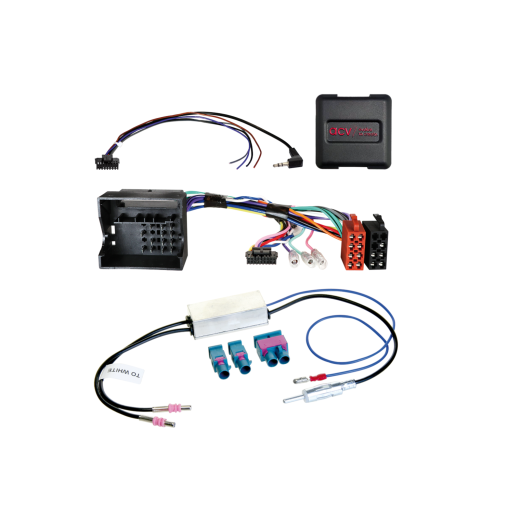

Kormánykerék gombvezérlő adapter Seat / Skoda / VW ACV SWC 42XVW017-0-hoz

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

Kormánykerék adapter Seat Alhambra (7N) (10/10->04/15), Altea (5P) (06/04->03/09, 04/09->07/15), Ibiza (6J) (06/08->02/12, 03/12->06/15), Leon (1P) (09/05->03/09, 04/09->11/12), Mii (AA) (12/11->06/19), Toledo (5P) (01/05->10/09), Toledo (NH) (03/13->05/15), Škoda Citigo (AA) (06/12->05/17), Fabia (5J) (03/07->04/10, 06/10->06/14) modellekhez, Octavia (1Z) (06/04->05/09, 01/09->03/13), Rapid (NH) (10/12->04/15), Roomster (5J) (09/06->04/10, 06/10->02/15), Superb (3T) (07/08->05/13, 06/13->05/15), Yeti (5L) (08/09->10/13), VW Amarok (2H) (03/10->08/16), Beetle (16) (11/11->06/16), Caddy III (2K) (10/03->08/10, 09/10->04/15), Caddy IV (DU) (06/15->09/20), CC (3C/35) (06/08->08/16), Eos (1F) (05/06->10/10, 10/10->04/15), Fox (5Z) (04/05-> 08/11), Fusca (Brazília) (2005->2011), Golf V (1K)->01 V1/03M) (07/06->09/10), Golf V Plus (1KP) (01/05->02/09), Golf VI (1K) (11/08->09/12), Golf VI (1KM) (11/09->04/04), Golf VI Plus (1KP) (03/09->01/14K5), Jetta 1/01/14K5 (09/05->10/10), Jetta IV (162) (01/11->08/14), Magotan (Ázsia) (2005->2011), Passat B6 (3C2) (11/05->07/10), Passat B6 (3C5) (08/05->07/10), Passat B7 (3C/362)-N, 11 IV/10) (10/19) (03/05->03/09), Polo V (6R) (06/09/01/14), Scirocco III (13) (08/08->04/14), Sagitar (Kína) (2005->2011), Sharan II (7N) (08/10->04/10), Suran> (2015) (5N) (07.10->11.02, 06/11->04/16), Touareg I (7L) (11/06->02/10), Touran (1T) (01/03->09/06, 11/06->04/10, 08/10->04/15), UP! (AA) (12/11->06/16) és Vento (Mexikó) (2005->2011)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Kormánykerék gombvezérlő adapter Seat / Skoda / VW ACV SWC 42XVW017-0-hoz

Leírás és paraméterek
Értékelés0
Kategóriák

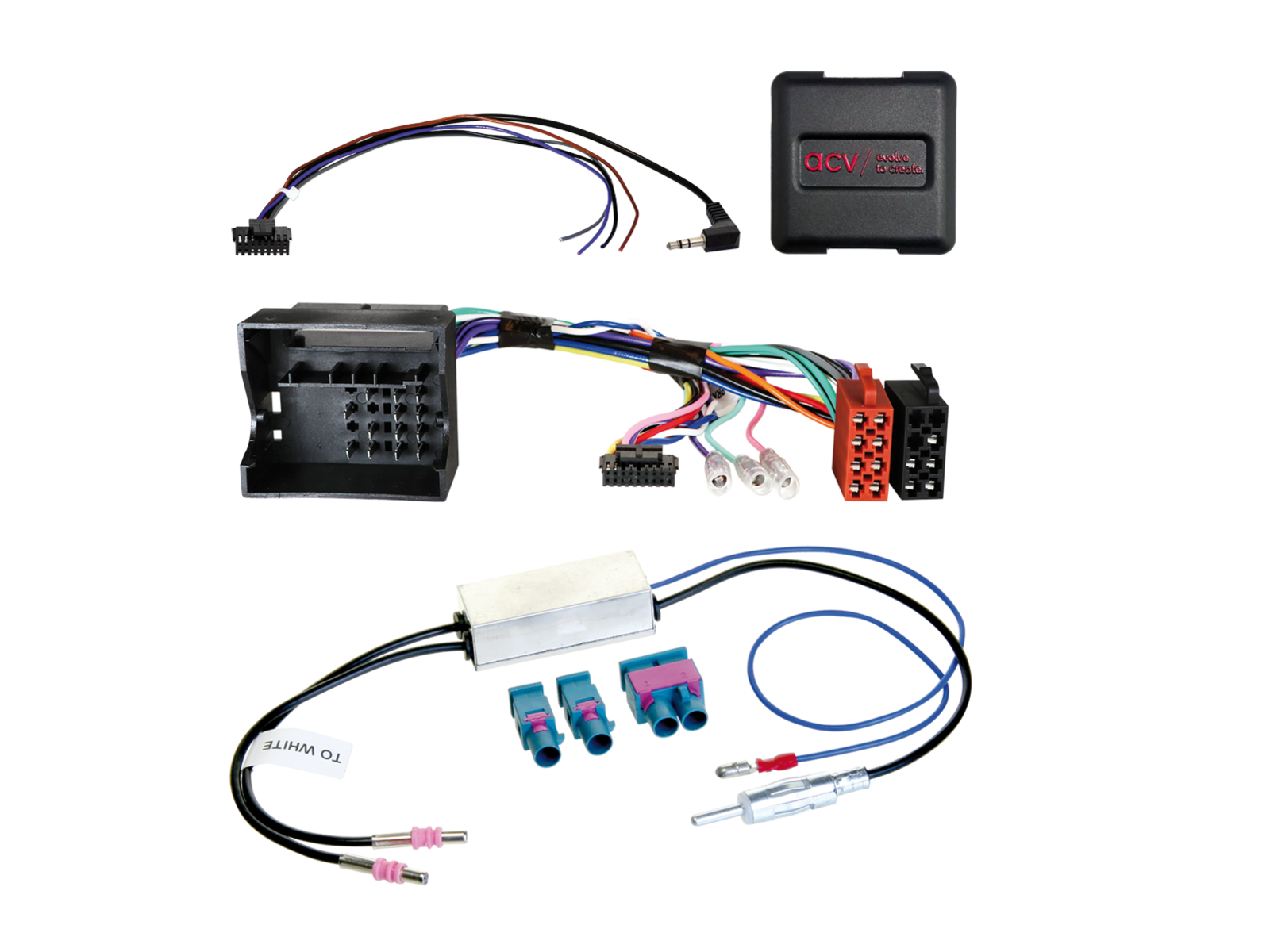

Kormánykerék gombvezérlő adapter Seat / Škoda / VW számára

Tartsa meg a fejegység kormánykerékről történő eredeti vezérlésének funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind kinézetben megfelelnek. Ellenőrizze, hogy eredetileg valamelyik felsorolt gyári (OEM) fejegység volt-e telepítve. A végső felszerelés előtt ellenőrizze a jármű és a rendszer beállításait, valamint a kormányvezérlés (SWC) helyes működését.

Alkalmazható járművek

Seat Alhambra (7N) (10/2010 -> 04/2015) - eredeti gyári fejegység.
Seat Altea (5P) (06/2004 -> 03/2009) - eredeti gyári fejegység.
Seat Altea (5P) (04/2009 -> 07/2015) - eredeti gyári fejegység.
Seat Ibiza (6J) (06/2008 -> 02/2012) - eredeti gyári fejegység.
Seat Ibiza (6J) (03/2012 -> 06/2015) - eredeti gyári fejegység.
Seat Leon (1P) (09/2005 -> 03/2009) - eredeti gyári fejegység.
Seat Leon (1P) (04/2009 -> 11/2012) - eredeti gyári fejegység.
Seat Mii (AA) (12/2011 -> 06/2019) - eredeti gyári fejegység, járművek gyári erősítő nélkül.
Seat Toledo (5P) (01/2005 -> 10/2009) - eredeti gyári fejegység.
Seat Toledo (NH) (03/2013 -> 05/2015) - eredeti gyári fejegység.

Škoda Citigo (AA) (06/2012 -> 05/2017) - eredeti gyári fejegység, járművek gyári erősítő nélkül.
Škoda Fabia (5J) (03/2007 -> 04/2010) - eredeti gyári fejegység.
Škoda Fabia (5J) (06/2010 -> 06/2014) - eredeti gyári fejegység.
Škoda Octavia (1Z) (06/2004 -> 05/2009) - eredeti gyári fejegység.
Škoda Octavia (1Z) (01/2009 -> 03/2013) - eredeti gyári fejegység.
Škoda Rapid (NH) (10/2012 -> 04/2015) - eredeti gyári fejegység.
Škoda Roomster (5J) (09/2006 -> 04/2010) - eredeti gyári fejegység.
Škoda Roomster (5J) (06/2010 -> 02/2015) - eredeti gyári fejegység.
Škoda Superb (3T) (07/2008 -> 05/2013) - eredeti gyári fejegység.
Škoda Superb (3T) (06/2013 -> 05/2015) - eredeti gyári fejegység.
Škoda Yeti (5L) (08/2009 -> 10/2013) - eredeti gyári fejegység.

VW Amarok (2H) (03/2010 -> 08/2016) - eredeti gyári fejegység.
VW Beetle (16) (11/2011 -> 06/2016) - eredeti gyári fejegység.
VW Caddy III (2K) (10/2003 -> 08/2010) - eredeti gyári fejegység.
VW Caddy III (2K) (09/2010 -> 04/2015) - eredeti gyári fejegység.
VW Caddy IV (DU) (06/2015 -> 09/2020) - eredeti gyári fejegység, járművek Composition Audio MIB Entry fejegységgel, előlapi AUX/SD/USB csatlakozóval.
VW CC (3C/35) (06/2008 -> 08/2016) - eredeti gyári fejegység.
VW Eos (1F) (05/2006 -> 10/2010) - eredeti gyári fejegység.
VW Eos (1F) (10/2010 -> 04/2015) - eredeti gyári fejegység.
VW Fox (5Z) (04/2005 -> 08/2011) - eredeti gyári fejegység.
VW Fusca (Brazil) (2005 -> 2011) - eredeti gyári fejegység.
VW Golf V (1K) (11/2003 -> 09/2008) - eredeti gyári fejegység.
VW Golf V (1KM) (06/2007 -> 10/2009) - eredeti gyári fejegység.
VW Golf V Plus (1KP) (01/2005 -> 02/2009) - eredeti gyári fejegység.
VW Golf VI (1K) (11/2008 -> 09/2012) - eredeti gyári fejegység.
VW Golf VI (1KM) (11/2009 -> 04/2013) - eredeti gyári fejegység.
VW Golf VI Plus (1KP) (03/2009 -> 01/2014) - eredeti gyári fejegység.
VW Jetta III (1K5/1KM) (09/2005 -> 10/2010) - eredeti gyári fejegység.
VW Jetta IV (162) (01/2011 -> 08/2014) - eredeti gyári fejegység.
VW Magotan (Asia) (2005 -> 2011) - eredeti gyári fejegység.
VW Passat B6 (3C2) (11/2005 -> 07/2010) - eredeti gyári fejegység.
VW Passat B6 (3C5) (08/2005 -> 07/2010) - eredeti gyári fejegység.
VW Passat B7 (3C/362) (11/2010 -> 10/2014) - eredeti gyári fejegység.
VW Polo IV (9N) (03/2005 -> 03/2009) - eredeti gyári fejegység.
VW Polo V (6R) (06/2009 -> 01/2014) - eredeti gyári fejegység.
VW Scirocco III (13) (08/2008 -> 04/2014) - eredeti gyári fejegység.
VW Sagitar (China) (2005 -> 2011) - eredeti gyári fejegység.
VW Sharan II (7N) (08/2010 -> 04/2015) - eredeti gyári fejegység.
VW Suran (2009 -> 2015) - eredeti gyári fejegység.
VW Tiguan I (5N) (10/2007 -> 02/2011) - eredeti gyári fejegység.
VW Tiguan I (5N) (06/2011 -> 04/2016) - eredeti gyári fejegység.
VW Touareg I (7L) (11/2006 -> 02/2010) - eredeti gyári fejegység.
VW Touran (1T) (01/2003 -> 09/2006) - eredeti gyári fejegység.
VW Touran (1T) (11/2006 -> 04/2010) - eredeti gyári fejegység.
VW Touran (1T) (08/2010 -> 04/2015) - eredeti gyári fejegység.
VW UP! (AA) (12/2011 -> 06/2016) - eredeti gyári fejegység, járművek gyári erősítő nélkül.
VW Vento (Mexico) (2005 -> 2011) - eredeti gyári fejegység.

CAN Bus információk

Csatlakozók és tápellátás:

Csatlakozó: 40 tűs Quadlock VAG.
Gyári kormányvezérlés csatlakoztatása: 3,5 mm jack vagy független vezeték.
Gyári antenna csatlakozás: Fakra (m) > DIN.
Kék vezeték: +12V antenna távvezérlés.

Beállítás:

A DIP kapcsolókat az utólagos fejegység gyártója szerinti beállítás szerint állítsa (lásd a használati utasítást).

Járműkompatibilitás:

Támogatott: Seat, Škoda és VW járművek Quadlock csatlakozóval.
Gyári erősítővel rendelkező járművekhez külön adapter szükséges.
Seat járművek, kivéve Seat Exeo (3R) 03/2009 -> 05/2013.
Škoda járművek Bolero/Stream fejegységgel, Amundsen/Columbus gyári navigációval.
Škoda járművek Technisat gyári fejegység nélkül.
VW járművek RCD200-510 gyári fejegységgel, RNS315/510 gyári navigációval.
Nem támogatott: RCD320 gyári fejegység ISO csatlakozóval.

Speciális esetek és figyelmeztetés:

Újraimportált vagy eltérő szoftverrel rendelkező járművek esetén a funkcionalitás korlátozott lehet.

Fontos kiegészítő információk

Kompatibilis olyan utólagos fejegységekkel, amelyek rendelkeznek CAN Bus bemenettel.
A teljes aktiváláshoz külön, a konkrét fejegység márkájához illeszkedő összekötő kábelt kell megrendelni.

Általános telepítési útmutató

Ellenőrzés telepítés előtt:

Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti (OEM) fejegységgel.
Húzza ki az OEM fejegységet feszültség nélkül.
Ellenőrizze az összes interfész összeköttetést – feszültség nélkül.

Csatlakoztatás és bekötés sorrendje:

Állítsa be az interfész HW konfigurációját – feszültség nélkül.
Ellenőrizze az összekötő kábel konfigurációját a fejegység felé – feszültség nélkül.
Csatlakoztassa a kábelt a fejegységhez az utólagos egység útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz kézikönyve szerint.
Csatlakoztassa az egész telepítést a járműhöz – a fő tápellátást hagyja utoljára.
Végezze el az interfész szoftveres konfigurációját az útmutató szerint.
Konfigurálja az utólagos fejegységet (SWC, kamera, kihangosító, antenna tápellátás stb.).
Ellenőrizze a SWC és a jármű rendszerének működését.

Konfiguráció módosítása:

Minden módosítást végezzen feszültség nélkül.
Módosítás után ismételje meg az 5–8. telepítési lépéseket.

Hiba esetén:

Szerelje vissza az OEM fejegységet.
Indítsa el az OEM fejegységet.
Hívja elő a CAN Bus kikapcsolását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépést.

Bekötési módosítások esetén:

Bekötést és módosításokat csak szakképzett személyzet végezhet.
A módosításokat a gyártó jóváhagyásával vagy a garanciára gyakorolt hatással kell ellenőrizni.
Minden módosítást mérési eredményekkel és a jármű bekötési rajzával kell igazolni.
A módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
A módosítások károsíthatják a járművet, a rádiót vagy az interfészt.
A kábelezés megváltoztatása a termék garanciavesztését eredményezheti.
