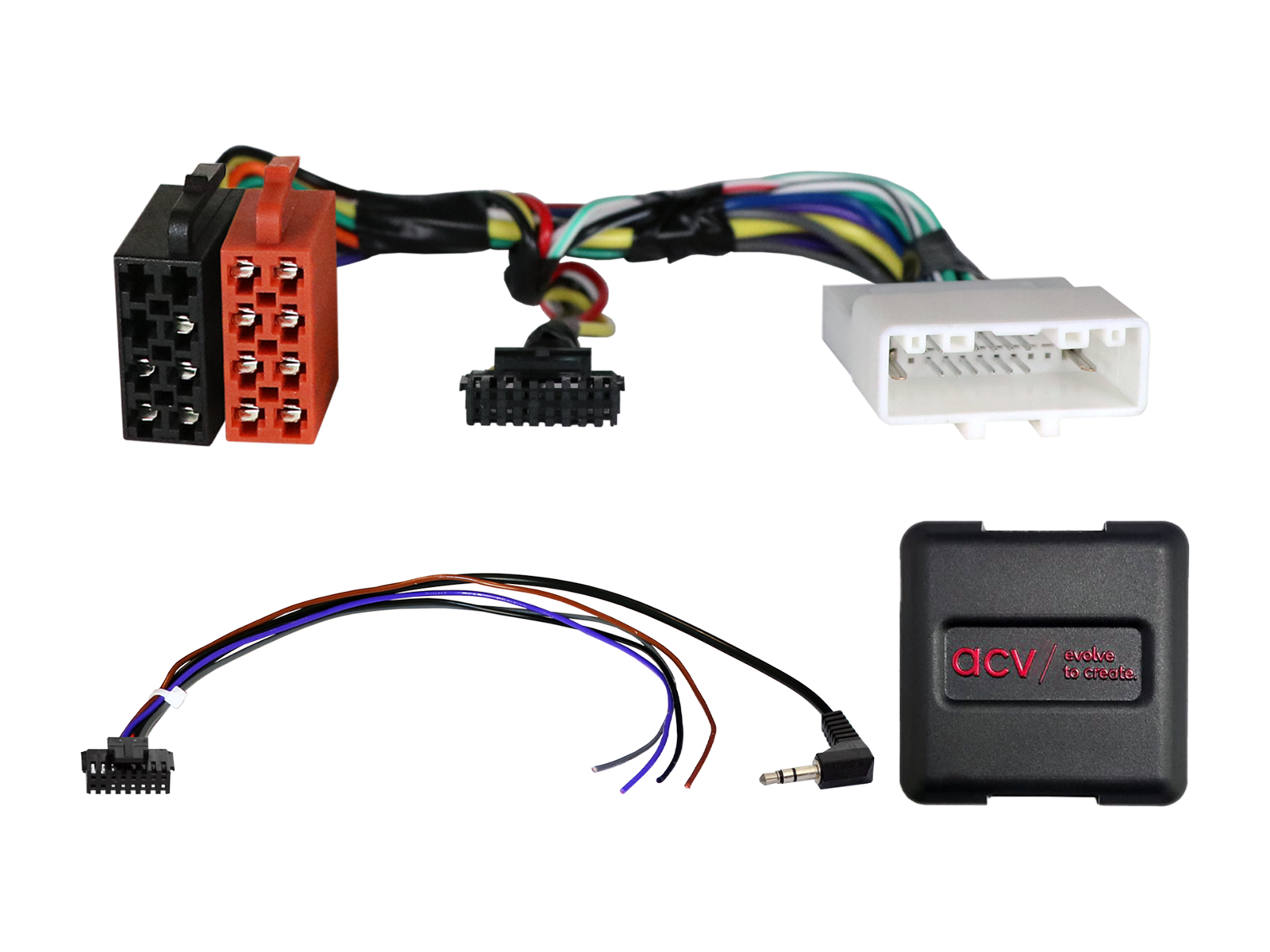

Kormánykerék gombvezérlő adapter Subaru ACV SWC 42XSU002-0-hoz

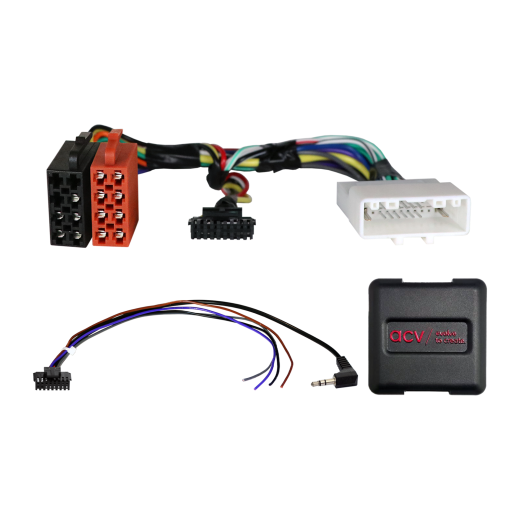

Kormánykerék gombvezérlő adapter Subaru ACV SWC 42XSU002-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

• Subaru Forester III (SH) (03/2011 -> 03/2013) - eredeti OEM fejegység, nincs OEM navigáció és nincs Harman Kardon erősítőrendszer.
• Subaru Impreza WRX (GH) (02/2008 -> 04/2014) - eredeti OEM fejegység, nincs OEM navigáció és nincs Harman Kardon erősítőrendszer.
• Subaru Outback IV (BM/BR) (09/2009 -> 04/2013) - eredeti OEM fejegység, nincs OEM navigáció és nincs Harman Kardon erősítőrendszer.
• Subaru Outback IV (BM/BR) (04/2013 -> 03/2015) - járművek OEM navigáció nélkül, Harman Kardon erősítőrendszer nélkül.
• Subaru XV I (4G) (03/2012 -> 01/2016) - eredeti OEM fejegység, nincs OEM navigáció és nincs Harman Kardon erősítőrendszer.

CAN Bus információk

Csatlakozók és interfészek:

• Csatlakozó: 20 Pin Nissan.
• OEM kormányvezérlés csatlakozás: 3,5 mm jack vagy szabad vezeték.

Kompatibilitás:

• Járművek OEM navigáció nélkül.
• Járművek Harman Kardon erősítőrendszer nélkül.
• Járművek Harman Kardon erősítőrendszerrel: +12 V Amp remote Pin 9 a állandó +12 V mellett (mérés szükséges OEM HU-val), aktív rendszerhez ISO > ISO adapter szükséges (cikkszám: 13-1190-50).

Beállítás:

• A DIP kapcsolók beállítása az aftermarket egység gyártója szerint (lásd a használati útmutatót).

Fontos kiegészítő információk

• Kompatibilis analóg kormányvezérlés bemenettel rendelkező aftermarket autórádiókkal (pl. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec stb.).
• Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

1. Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
2. Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
3. Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
2. Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
3. Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
7. Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
8. Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

• Minden módosítást feszültségmentes állapotban végezzen.
• A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

• Telepítse vissza az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket.

Kábelezés módosítása esetén:

• A bekötést és módosításokat csak szakképzett személy végezheti.
• Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
• A módosításokat saját felelősségre végzi, működési garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
• Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
