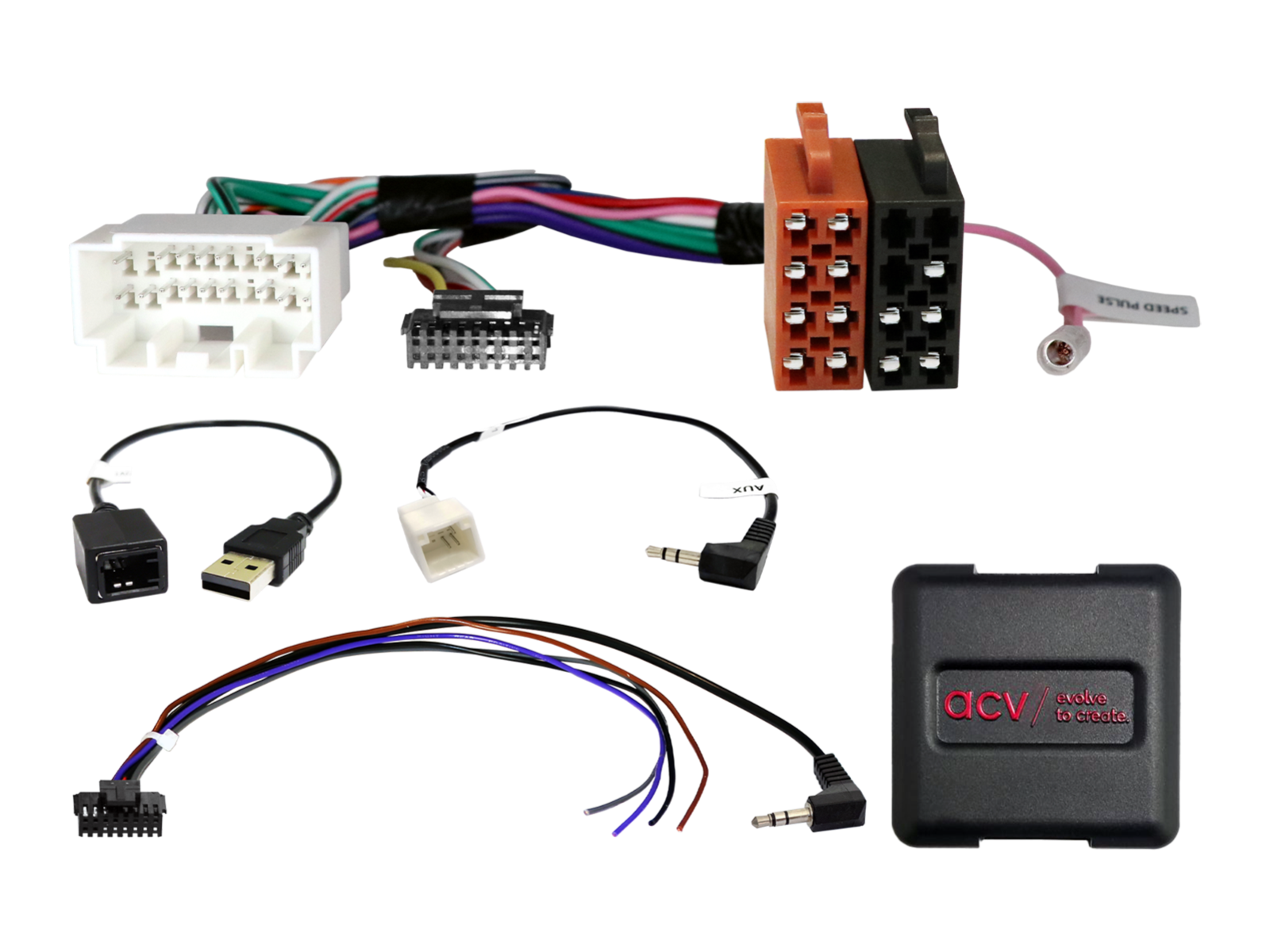

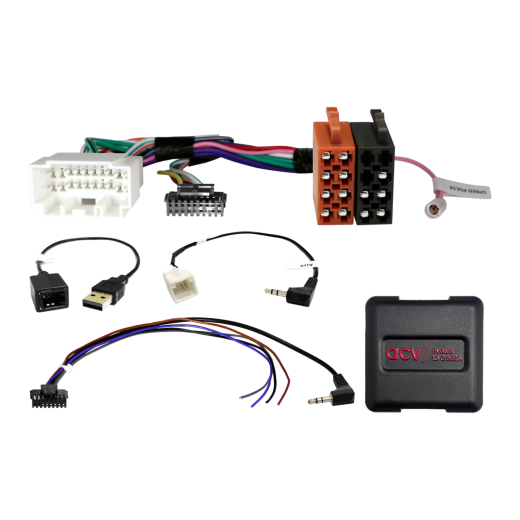

Kormánykerék gombvezérlő adapter Suzuki ACV SWC 42XSZ003-0-hoz

Kormánygomb-vezérlő adapter Suzuki ACV SWC 42XSZ003-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmas a következő járművekhez

• Suzuki Ignis (MF) (2017.01–2021.04) – eredeti gyári rádió (OEM).
• Suzuki Ignis (MF) (2021.04–2024.08) – eredeti gyári rádió (OEM).
• Suzuki Jimny (GJ) (2018.10–2020.09) – eredeti gyári rádió (OEM).
• Suzuki Jimny NFZ (GJ) (2021.04–2024.08) – eredeti gyári rádió (OEM).
• Suzuki Swift (AZ) (2017.04–2024.03) – eredeti gyári rádió (OEM).

CAN-busz információk

Csatlakozók és tápellátás:

• Csatlakozók: 20 tűs csatlakozó (Suzuki).
• OEM kormányvezérlés csatlakoztatása: 3,5 mm jack vagy szabad vezeték a SWC bemenetre.
• OEM AUX csatlakozás: 3,5 mm jack.
• OEM USB csatlakozás: USB-A.

Beállítás:

• A DIP-kapcsolók beállítása az utólagos fejegység gyártója szerint (lásd a használati útmutatót).

Kompatibilitás a járművekkel:

• Analóg kormányvezérlés (SWC).

Speciális esetek és figyelmeztetések:

• Újraimportált járművek vagy eltérő szoftverrel rendelkező járművek korlátozott funkcionalitással rendelkezhetnek.

Fontos kiegészítő információk

• Kompatibilis utólagos (aftermarket) rádiókkal, amelyek analóg SWC bemenettel rendelkeznek.
• Az adapter teljes aktiválásához külön meg kell rendelni a csatlakozókábelt az adott rádiómárkához.

Általános telepítési útmutató

Ellenőrzés a beszerelés előtt:

1. Ellenőrizze az összes vezérlőfunkciót és a jármű beállításait az eredeti OEM fejegységgel.
2. Húzza ki az eredeti rádiót (OEM HU), áramtalanított állapotban.
3. Ellenőrizze az összes interfész-kapcsolatot, hogy helyesen csatlakoznak-e – áramtalanított állapotban.

Csatlakoztatás és kötési sorrend:

1. Állítsa be és ellenőrizze a hardveres interfész konfigurációt – áramtalanított állapotban.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – áramtalanítva.
3. Csatlakoztassa a kábelt a fejegységhez az utólagos berendezés útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz használati utasítása szerint.
5. Kösse össze az egész telepítést a járművel – a fő tápellátó kapcsolatot csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a kézikönyvben foglaltak szerint.
7. Konfigurálja az utólagos fejegységet (kormányvezérlés, kamera, kihangosító, antenna tápellátása stb.).
8. Végezzen működési tesztet a kormányvezérlésre és a járművel való kommunikációra.

Interfész- és fejegység-kábel konfiguráció módosítása:

• Minden módosítást áramtalanított állapotban végezzen.
• Módosítás után ismételje meg a fenti 5–8. lépéseket.

Interfész vagy járműrendszer meghibásodása esetén:

• Szerelje vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Kapcsolja ki a CAN-busz rendszert.
• Ellenőrizze az interfész hardveres konfigurációját.
• A CAN-busz kikapcsolása után ismételje meg az 5. és 6. lépést.

Kábelezés módosítása esetén:

• A bekötést és módosításokat csak szakmailag képzett személyzet végezheti.
• Minden módosítást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás és a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást csatlakoztatás előtt mérni és összehasonlítani kell a jármű bekötési rajzával.
• A módosításokat saját felelősségére végzi, a működésre garancia nincs.
• A módosítások saját kockázatra történnek, nincs garancia arra, hogy kizárják a jármű, az eszköz vagy az interfész károsodását.
• Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
