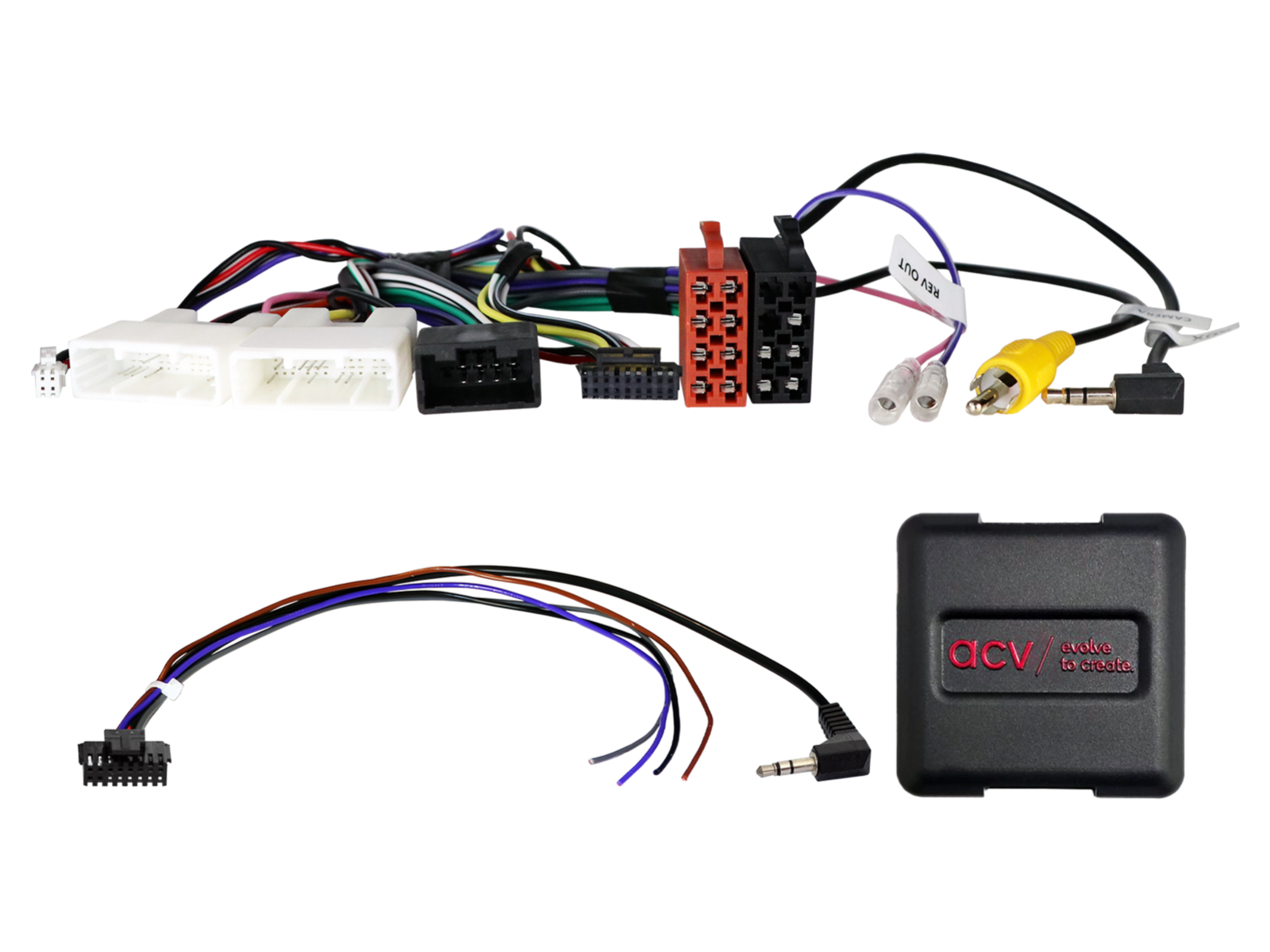

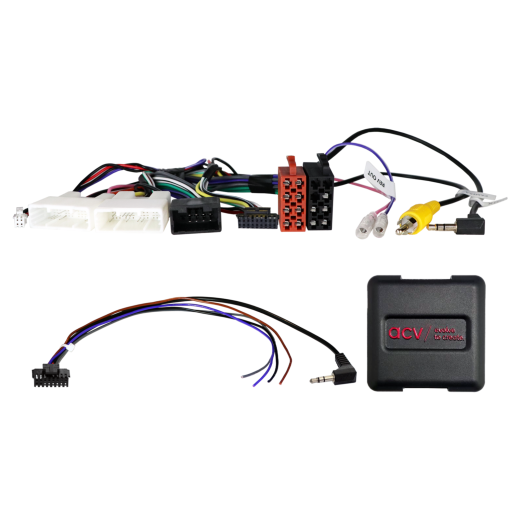

Kormánykerék gombvezérlő adapter Toyota ACV SWC 42XTY014-0-hoz

Kormánykerék-gombvezérlő adapter Toyota ACV SWC 42XTY014-0-hoz

Őrizze meg az eredeti rádió kormányról történő vezérlésének funkcióit, amikor az gyári rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, funkcióinak kiterjedésétől és az újonnan telepített rádió szoftverétől függően egyes funkciók korlátozódhatnak vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy azok műszakilag és vizuálisan is megfelelnek. Ellenőrizze, hogy az eredeti telepített fejegység szerepel-e a felsorolt OEM egységek között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmazható gépjárművek

• Toyota Aygo X (AB7) (04/2022 -> 2025) - eredeti gyári fejegységgel.
• Toyota Camry (XV70) (03/2019 -> 04/2021) - eredeti gyári fejegységgel.
• Toyota Camry (XV70) (04/2021 -> 09/2021) - eredeti gyári fejegységgel.
• Toyota Hilux (AN1P) (10/2020 -> 2025) - eredeti gyári fejegységgel.
• Toyota Yaris (XP21) (09/2020 -> 2025) - eredeti gyári fejegységgel.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozók: 28 tűs / 34 tűs / 10 tűs Toyota csatlakozók.
• OEM kormányvezérlés csatlakoztatása: 3,5 mm jack vagy külön vezeték a rádió SWC bemenetére.
• OEM AUX csatlakozás: 3,5 mm jack (dugó).
• OEM tolatókamer­a csatlakozás: RCA (sárga) – kamera bemenet.
• Lila/fehér vezeték: +12 V tolatólámpa jel.

Beállítás:

• DIP-kapcsolók beállítása az utólagos egység gyártója szerint (lásd a készülék kézikönyvét).

Kompatibilitás a járművekkel:

• Analóg kormányról vezérlés (SWC).
• OEM tolatókamer­a támogatása (a bekötés alapján).

Speciális esetek és figyelmeztetések:

• Olyan járműveknél, ahol eltérő a tűkiosztás vagy OEM navigáció található, csatlakoztatás előtt mindig mérje meg a pin-kiosztást, hogy elkerülje a hibákat vagy sérüléseket.
• OEM kamera tápellátás +6 V: azonosítsa helyesen a csatlakozásokat az OEM fejegységgel a telepítés előtt.
• Videó (+/–): a megfelelő tűkiosztás ellenőrzése az OEM fejegységnél telepítés előtt.
• USB és AUX: a megfelelő tűkiosztás ellenőrzése az OEM fejegységnél telepítés előtt.

Fontos kiegészítő információk

• Kompatibilis az olyan utólagos fejegységekkel, amelyek analóg bemenettel rendelkeznek a kormányvezérléshez.
• Az adapter teljes aktiválásához szükséges megrendelni a konkrét rádiómárkához illő összekötő kábelt (patch lead).

Általános telepítési útmutató

Ellenőrzés beszerelés előtt:

1. Ellenőrizze a kormányról vezérlés összes funkcióját és a jármű beállításait az eredeti gyári fejegységgel.
2. Kapcsolja le az eredeti rádiót (OEM HU) az áramtalanítás előtt.
3. Ellenőrizze az összes interfészkapcsolatot, hogy helyesen vannak-e csatlakoztatva – áramtalanítva.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – áramtalanítva.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – áramtalanítva.
3. Csatlakoztassa a kábelt a fejegységhez az utólagos eszköz használati utasítása szerint.
4. Csatlakoztassa a többi vezetéket az eszköz leírása szerint.
5. Kösse össze az egész telepítést a járművel – a fő tápellátó csatlakozót a végén csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termék leírása vagy a használati utasítás alapján.
7. Konfigurálja az utólagos fejegységet (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
8. Végezzen működésellenőrzést a kormányról vezérlés és a járművel való kommunikáció tekintetében.

Interfész és fejegység-kábel konfigurációjának módosítása:

• Minden változtatást áramtalanítás mellett végezzen.
• A módosítást követően ismételje meg az előzőkben szereplő 5–8. lépéseket.

Az interfész vagy a jármű rendszere meghibásodása esetén:

• Szerelje vissza az eredeti gyári fejegységet (OEM HU).
• Indítsa el az eredeti egységet.
• Hívja elő a CAN Bus rendszer leállítását/kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg a fenti 5. és 6. lépést.

Kábelezés vagy vezetékek módosítása esetén:

• A bekötést és a módosításokat csak szakmailag képzett személyzet végezheti el.
• Minden változtatást a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás figyelembevételével kell ellenőrizni a csatlakoztatás előtt.
• Minden módosítást mérni és összehasonlítani kell a jármű bekötési rajzával a csatlakoztatás előtt.
• A módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész sérülésének kizárására nincs garancia.
• Az előre módosított kábelezés a termék garanciavesztéséhez vezethet.
