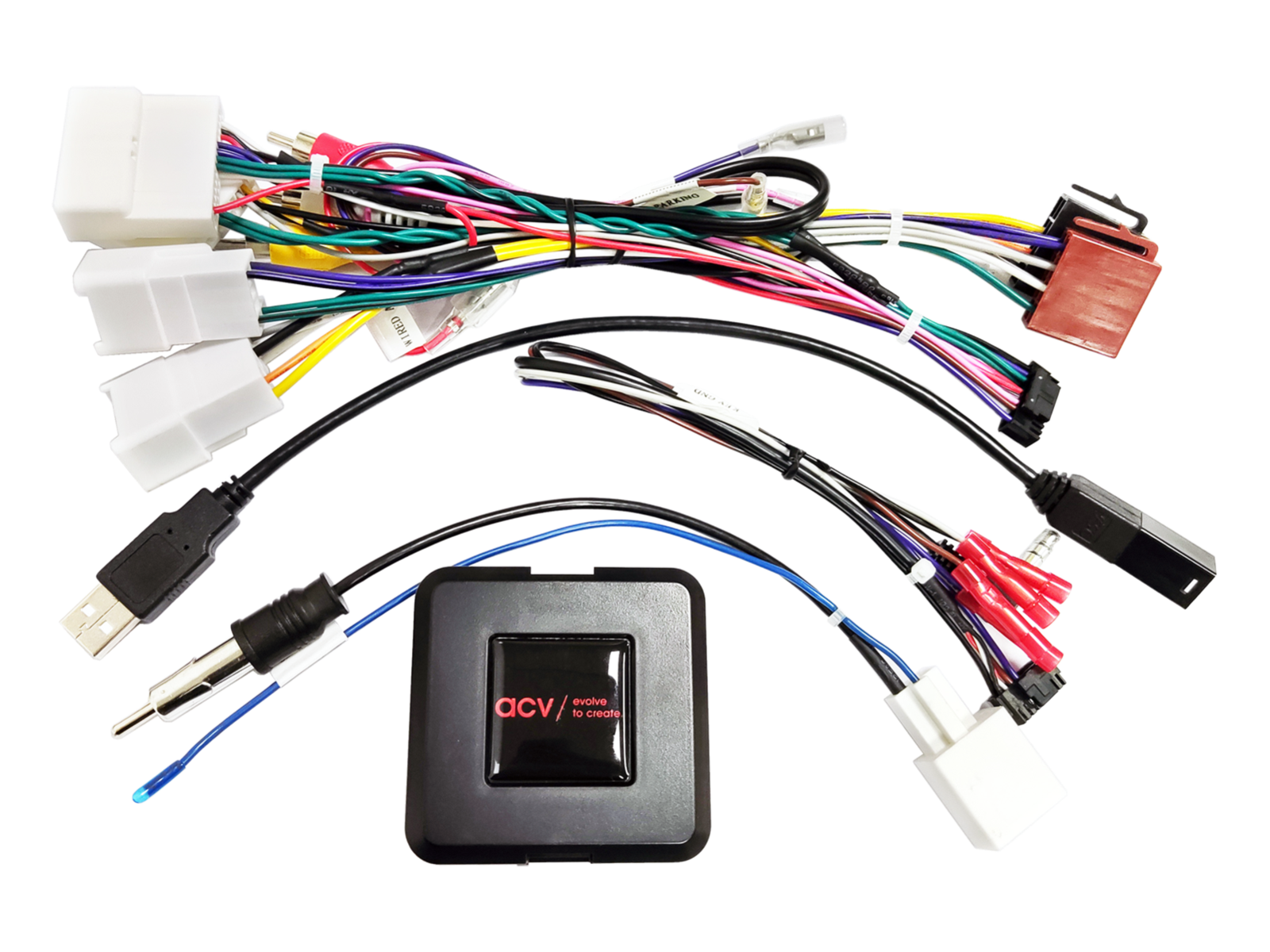

Kormánykerék gombvezérlő adapter Toyota ACV SWC 42XTY019-0-hoz

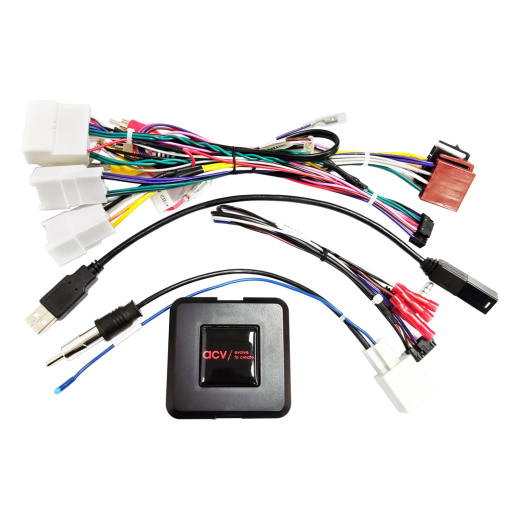

Kormánygomb-vezérlő adapter Toyota ACV SWC 42XTY019-0-hoz

Tartsa meg az eredeti rádió kormányról történő vezérlésének funkcióit az eredeti rádió utángyártott (aftermarket) egységre történő cseréjekor. A gépjármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a saját járművében található csatlakozókkal, és győződjön meg arról, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy eredetileg valamelyik felsorolt OEM fejegység volt-e telepítve. A végső beszerelés előtt ellenőrizze a jármű működőképességét, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas gépjárművekhez

• Toyota Highlander (XU50) (2018 -> 12/2019) - eredeti OEM fejegység.
• Toyota Landcruiser (J15) (10/2013 -> 12/2017) - eredeti OEM fejegység.
• Toyota Landcruiser (J15) (01/2018 -> 07/2019) - eredeti OEM fejegység.
• Toyota RAV4 (XA3/XA4) (01/2016 -> 12/2018) - eredeti OEM fejegység.

CAN Bus információk

Csatlakozók és táplálás:

• Csatlakozók: 10pin / 6pin / 28pin / 24pin Toyota.
• OEM kormányvezérlés csatlakoztatása: 3,5 mm jack vagy szabad vezeték a SWC fejegység bemenetéhez.
• OEM antenna csatlakoztatása: DIN (male).
• OEM AUX csatlakoztatása: RCA (piros/fehér).
• OEM 360° kamerarendszer csatlakoztatása: RCA (sárga) kamera bemenet.
• Kék vezeték: +12 V antenna táp (remote).

Beállítások:

• DIP kapcsolók beállítása az utángyártott egység gyártója szerint (lásd BDA / rádió kézikönyv).

Járműkompatibilitás:

• Analóg kormányvezérlés (SWC).
• OEM megerősített audiorendszer támogatott.
• OEM 360° kamerarendszer támogatott.
• A fader funkció nem támogatott.
• A rendszer nyelve csak az OEM rádió telepítése esetén módosítható.

Különleges esetek és figyelmeztetések:

• Újraimportált járművek vagy eltérő szoftverrel rendelkező járművek esetén a funkcionalitás korlátozott lehet.

Fontos kiegészítő információk

• Kompatibilis utángyártott fejegységekkel, amelyek analóg vagy CAN Bus bemenettel rendelkeznek a kormányvezérléshez (SWC).
• Az adapter teljes aktiválásához szükséges megrendelni a megfelelő gyártóhoz tartozó csatlakozó kábelt (patch lead).

Általános szerelési útmutató

Ellenőrzés szerelés előtt:

1. Ellenőrizze a kormányról történő vezérlés összes funkcióját és a jármű beállításait az eredeti OEM fejegységgel.
2. Húzza ki az eredeti fejegységet (OEM HU) áramtalanítás mellett.
3. Ellenőrizze az interfész összes kapcsolatát, hogy helyesen vannak-e csatlakoztatva – áramtalanított állapotban.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – áramtalanított állapotban.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – áramtalanított állapotban.
3. Csatlakoztassa a kábelt a fejegységhez az utángyártott eszköz használati útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz használati útmutatója szerint.
5. Csatlakoztassa az egész rendszert a járműhöz – a fő tápkapcsolatot utoljára kösse be.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a kézikönyvben leírtak szerint.
7. Konfigurálja az utángyártott fejegységet (kormányvezérlés, kamera, kihangosítás, antenna táp stb.).
8. Végezzen működéspróbát a kormányról vezérlésre és a kommunikációra a járművel.

Az interfész és a fejegység kábel konfigurációjának módosítása:

• Minden módosítást áramtalanított állapotban végezzen.
• Módosítás után ismételje meg az 5–8. lépést a fentiek közül.

Ha az interfész vagy a jármű rendszere meghibásodik:

• Telepítse vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Hívja le a CAN Bus rendszer lekapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg a 5. és 6. lépést a fentiek közül.

Kábelezés módosításakor:

• A bekötést és a módosításokat csak megfelelően képzett szakember végezheti.
• Minden módosítást a gyártó jóváhagyása vagy a jármű garanciális feltételeinek figyelembevétele szerint kell ellenőrizni a bekötés előtt.
• Minden átalakítást mérni és összevetni kell a jármű bekötési rajzával a csatlakoztatás előtt.
• A módosításokat saját felelősségre végzi, működési garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kockázatát nem zárják ki.
• Az előre módosított kábelezés a termék garanciavesztéséhez vezethet.
