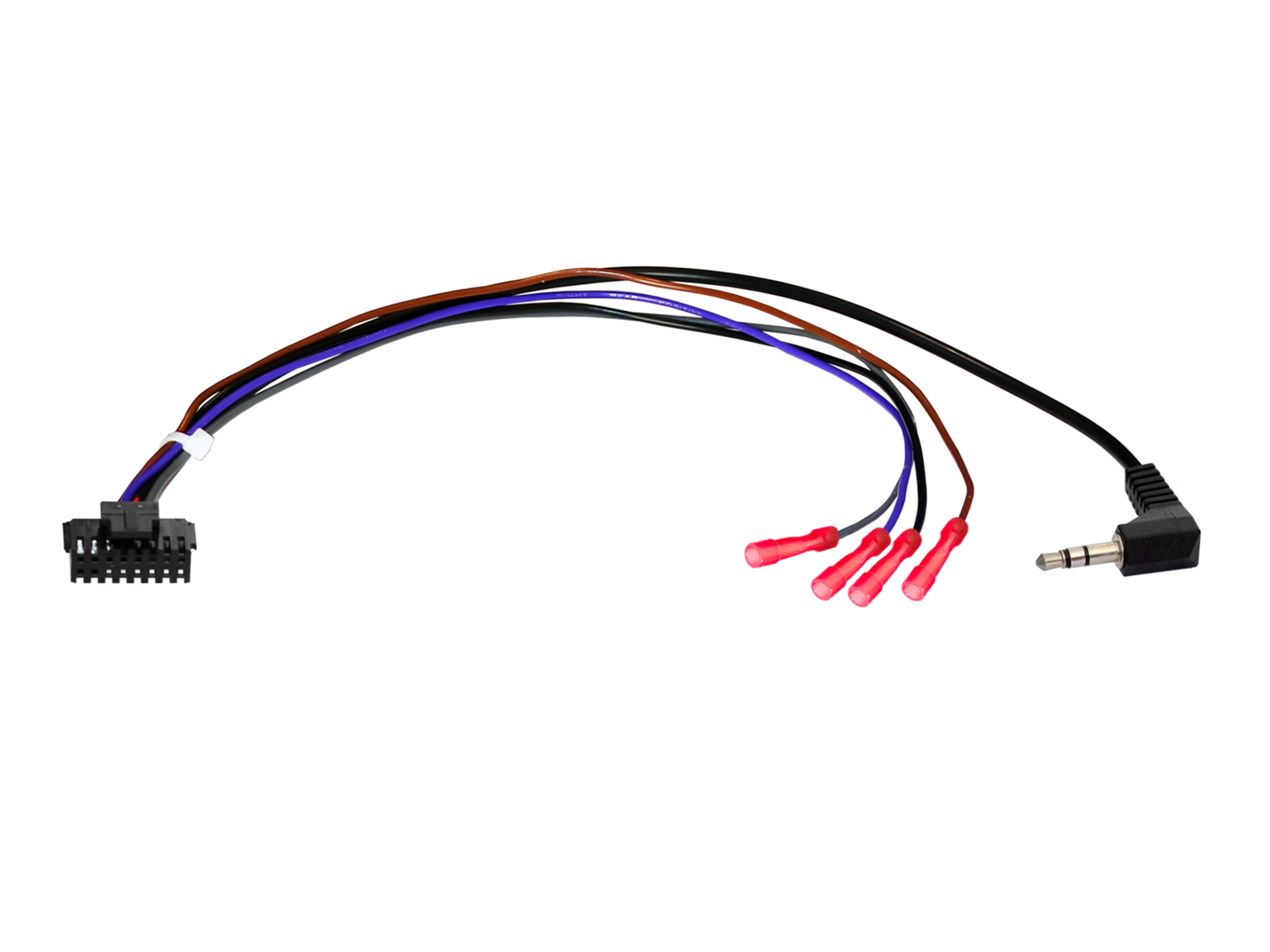

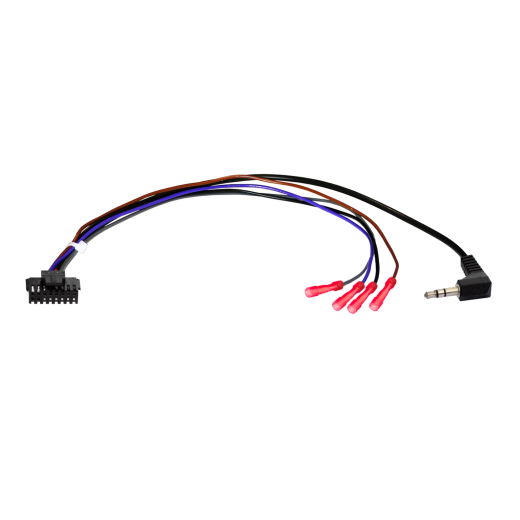

Összekötő kábel 42XMULTILEAD1-0
összekötő kábel kormányvezérlő adapterekhez Alpine, Blaupunkt 2010 ->, China HU, Clarion, ESX, Grundig, JVC, Kenwood, Philips, Pioneer, Snooper, Sony, XZent, Zenec autórádiókhoz
További infirmáció a termékről
További infirmáció a termékről
Segítünk Önnek a vásárlásban
- Vegye igénybe tanácsadási szolgáltatásunkat.
- Az árut 14 napon belül visszaküldheti hozzánk.
Összekötő kábel a 42XMULTILEAD1-0 kormányvezérlő adapterhez
- Összekötő (patch) kábel különböző aftermarket autórádiók csatlakoztatásához a 42x-Serie kormányvezérlő (LFB / SWC) adapterhez.
- Az autórádió gyártók különböző vezérlési bemeneteket használnak: egyvezetékes, két- és többvezetékes (Key1 / Key2 / GND) vagy 3,5 mm jack bemenet – a pontos típus mindig az adott rádió BDA (kézikönyv) szerint van megadva.
- Az összes szükséges csatlakozást és DIP kapcsoló beállítást a járműhöz való csatlakoztatás előtt el kell végezni.
- Egyes rádiók esetében szükséges a kormánygombok funkcióinak „betanítása” (újrakiosztása) a rádió gyártójának BDA útmutatója szerint.
- A végső beszerelés előtt mindig ellenőrizze a megfelelő működést.
Figyelmeztetés
- Csatlakozás: 16 Pin csatlakozó → 3,5 mm jack / multikábel kimenet.
- Kompatibilis analóg és CAN-Bus 42x(xx)-xxx interfészekkel.
- Analóg pinek: fekete GND, kék Key1 / SWC1, szürke Key2 / SWC2.
- IR pinek: barna IR In / SWC.
- Analóg / IR: 3,5 mm jack.
- A DIP kapcsolókat az adott rádió BDA szerint kell beállítani (analóg csatlakozásnál eltérhet – lásd lent).
- Atoto egységek nem támogatottak.
- A megfelelő kormányvezérlő adapterrel együtt kell rendelni.
- A kormányvezérlő adapterek és kábelek működéséről további információk a megadott hivatkozáson találhatók.
Kompatibilis fejegységek:
- Alpine – 3,5 mm jack.
- Blaupunkt 2010 -> – 3,5 mm jack vagy Key1 / Key2 / GND.
- China HU – Key1 / Key2 / GND.
- Clarion – 3,5 mm jack.
- ESX – Key1 / Key2.
- Grundig – egyvezetékes csatlakozás.
- JVC – 3,5 mm jack vagy egyvezetékes csatlakozás.
- Kenwood – egyvezetékes csatlakozás vagy 2017 → 3,5 mm jack, 2020 → Key1 / Key2 / GND.
- Philips – egyvezetékes csatlakozás.
- Pioneer – 3,5 mm jack.
- Snooper – Key1 / Key2.
- Sony – 3,5 mm jack.
- XZent – egyvezetékes vagy Key1 / Key2 / GND.
- Zenec – egyvezetékes csatlakozás.
Megjegyzések az analóg DIP kapcsolókhoz:
- Blaupunkt 2010 -> – 3,5 mm jack: Key1 / Key2 (extended).
- JVC – 3,5 mm jack: Key1 / Key2 (extended).
- Kenwood 2017 -> – 3,5 mm jack: Key1 / Key2 (extended).
- XZent – egyvezetékes csatlakozás: Zenec.
| Katalógus szám | 42XMULTILEAD1-0 |
| Márka | ACV |
| Hivatkozások | Hivatalos weboldal |
