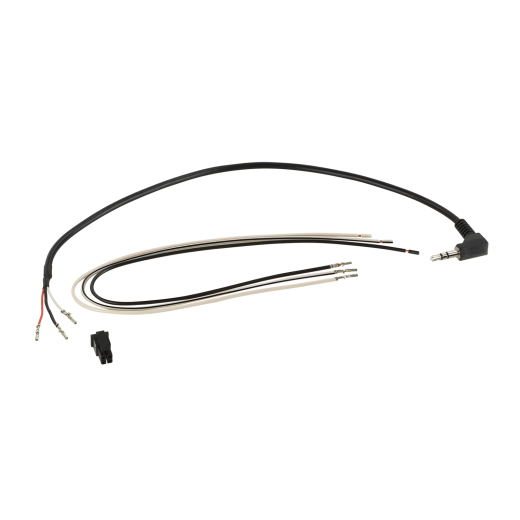

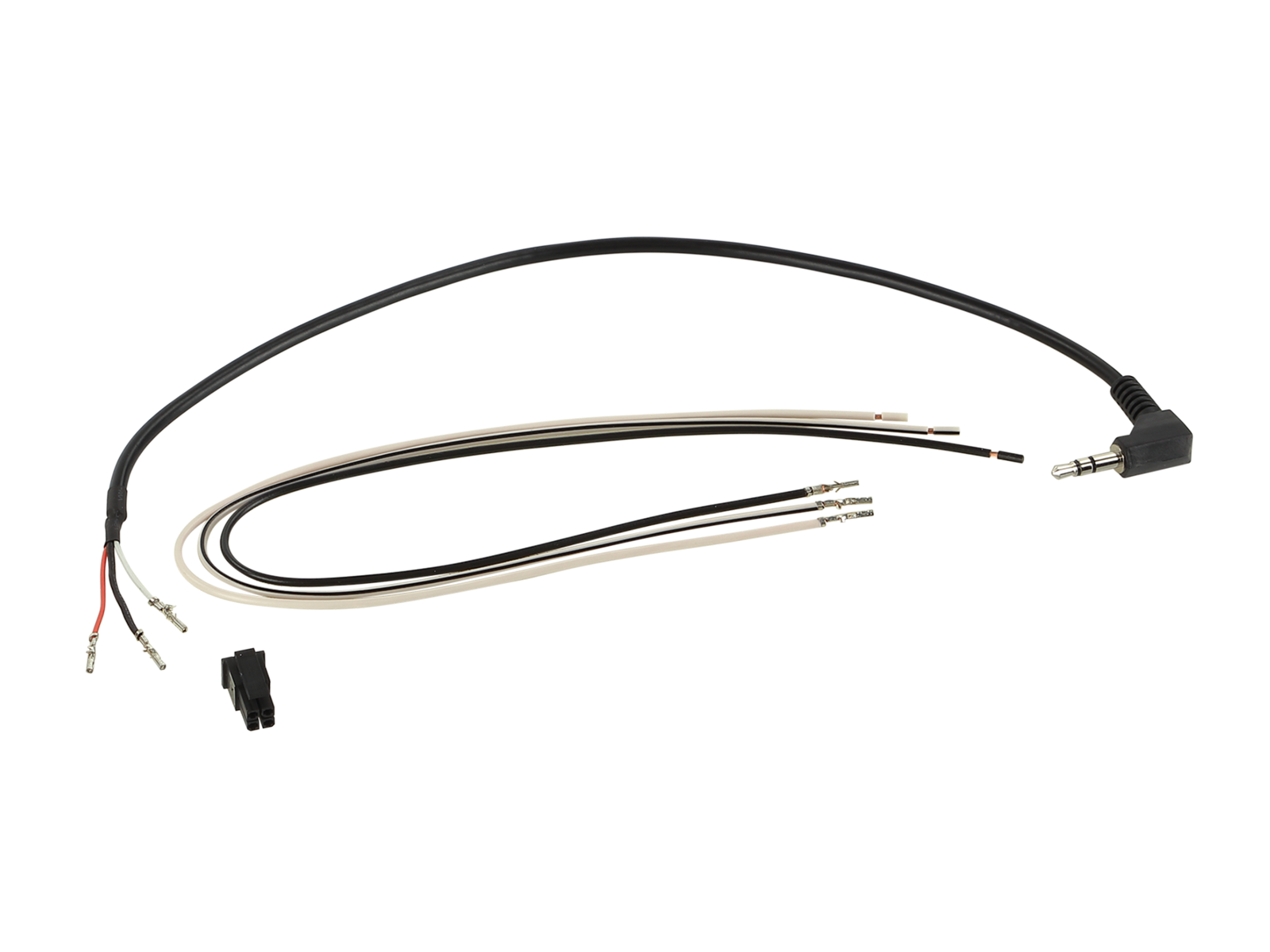

42ARC100 csatlakozókábel

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

Csatlakozókábel kormánykerék-adapterekhez Alpine, Blaupunkt, China HU, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent és Zenec autórádiókhoz
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Leírás és paraméterek
Értékelés0
Kategóriák

Csatlakozókábel a 42ARC100 kormánytávvezérlő adapterhez

Összekötő (patch) kábel utólagos autórádiók csatlakoztatásához a kormányvezérlő adapterhez (LFB/SWC).
A különböző rádiógyártók eltérő típusú vezérlőbemeneteket használnak: egyvezetékes, két- vagy többvezetékes (Key1/Key2/GND) vagy 3,5 mm-es jack bemenet – az adott rádió pontos típusa mindig megtalálható a BDA (használati útmutató)‑ban.
Mielőtt az interfészt a járműhöz csatlakoztatná, minden szükséges csatlakozóvezetéket be kell kötni.
Néhány rádiónál a készülék menüjében külön be kell "tanítani" (áthelyezni) a kormánygombok funkcióit a gyártó BDA‑jában leírtak szerint.
A végleges beszerelés előtt mindig ellenőrizze a megfelelő működést.

Figyelmeztetés

Csatlakozás: 4‑tűs Molex → 3,5 mm jack / multikábel.
LFB összekötő kábel a 42cx401 interfészhez (kompatibilis a 42a-xxxx-xxx készletekkel).
DIP kapcsolók beállítása: az alábbi táblázat szerint (ON/OFF mód).
Az Atoto utólagos egységek nem támogatottak.
A megfelelő kormánytávvezérlő adapterrel együtt kell megrendelni.
A kormányadapterek és az összekötő kábelek működéséről bővebb információk a termékleírásban találhatók.

Alkalmas fejegységek:

Alpine - csatlakozás: 3,5 mm jack.
Blaupunkt 2010 -> - csatlakozás: 3,5 mm jack (Sony/Pioneer) vagy Key1 / Key2 / (GND) China HU esetén.
China HU - csatlakozás: Key1 / Key2 / (GND).
Clarion - csatlakozás: 3,5 mm jack.
Digital Dynamics - egykábeles csatlakozás.
ESX - csatlakozás: Key1 / Key2 (China HU).
JVC - csatlakozás: 3,5 mm jack vagy egykábeles csatlakozás (Kenwood).
Kenwood - egykábeles csatlakozás vagy 3,5 mm jack (2017 ->) vagy Key1 / Key2 / GND (2020 ->).
Pioneer - csatlakozás: 3,5 mm jack.
Snooper - csatlakozás: Key1 / Key2 (China HU).
Sony - csatlakozás: 3,5 mm jack.
XZent - egykábeles csatlakozás.
Zenec - egykábeles csatlakozás.

DIP kapcsolók beállítása a 42cx401-hez:

Alpine - OFF / OFF / OFF.
Blaupunkt 2010 -> - OFF / ON / OFF (alternatíva: OFF / ON / ON).
China HU - OFF / ON / OFF.
Clarion - ON / ON / OFF.
Digital Dynamics - OFF / OFF / ON.
ESX - OFF / ON / OFF.
JVC - ON / OFF / ON (alternatíva: ON / ON / ON) - egykábeles és 3,5 mm jack csatlakozáshoz.
Kenwood - ON / ON / ON (egykábeles csatlakozáshoz).
Kenwood 2017 -> - OFF / ON / OFF (alternatíva: OFF / ON / ON) - 3,5 mm jack.
Kenwood 2020 -> - OFF / ON / OFF (alternatíva: OFF / ON / ON) - Key1 / Key2 / GND.
Pioneer - OFF / ON / ON.
Snooper - OFF / ON / OFF.
Sony - OFF / ON / ON.
XZent - OFF / OFF / ON.
Zenec - OFF / OFF / ON.
