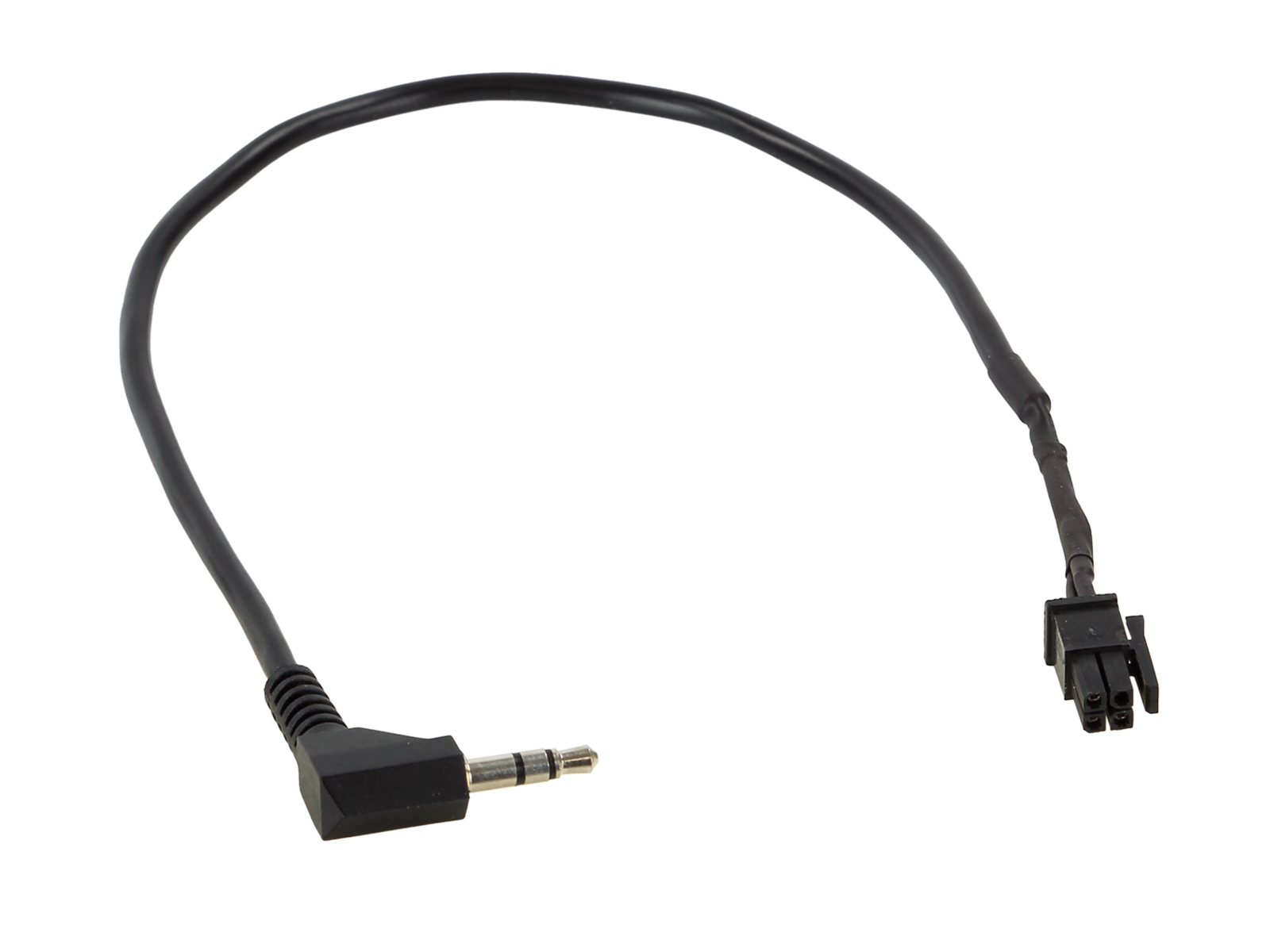

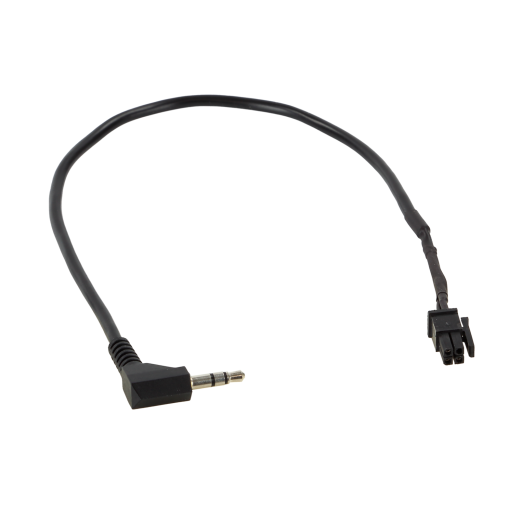

42ARC1072 csatlakozókábel

Csatlakozó kábel a 42ARC1072 kormányadapterhez

• Csatlakozó (patch) kábel utólagos Pioneer AVH, DMH és SPH autórádiók (2021–) kormányvezérlő adapteréhez (LFB/SWC).
• A rádiógyártók különböző típusú vezérlőbemeneteket használnak: egyvezetékes, két- és többvezetékes (Key1/Key2/GND) vagy 3,5 mm jack bemenet — a pontos változatot mindig az adott autórádió használati útmutatója tartalmazza.
• Minden szükséges vezetéket be kell kötni mielőtt az interfészt a járműhöz csatlakoztatják.
• Néhány rádió esetén szükséges a kormánygombok funkcióinak az egység menüjében történő „tanítása” (átkódolása) a gyártó használati utasítása szerint.
• Végső beszerelés előtt mindig ellenőrizze a működést.

Figyelmeztetés

• Csatlakozás: Molex Micro Fit 4 tűs (női) → 3,5 mm jack.
• LFB csatlakozókábel a 42cx401 interfészhez (kompatibilis a 42a-xxxx-xxx készletekkel).
• Jack gyűrű (piros vezeték) → BAT43 Schottky dióda / 0,2 A dióda, katód/lezáró gyűrűvel a Micro Fit csatlakozóhoz.
• DIP kapcsolók beállítása: az alábbi táblázat szerint (mód: OFF/ON/ON).
• Az Atoto utólagos egységek nem támogatottak.
• A megfelelő kormányvezérlő adapterrel együtt kell megrendelni.
• További információ az adapterek és csatlakozókábeleik működéséről a gyártó dokumentációjában található.

Alkalmas a fejegységekhez:

• Pioneer 3,5 mm jack - minden modell fényes fém hátlappal (2021–).

Pioneer kompatibilis készülékek:

• AVH – AVH-A240BT, AVH-A240DAB.
• DMH – DMH-A240BT, DMH-A241BT, DMH-A340DAB, DMH-A245BT.
• SPH – SPH-DA160DAB, SPH-DA360DAB.

DIP kapcsolók beállítása a 42cx401-hez:

• Pioneer - OFF / ON / ON.
