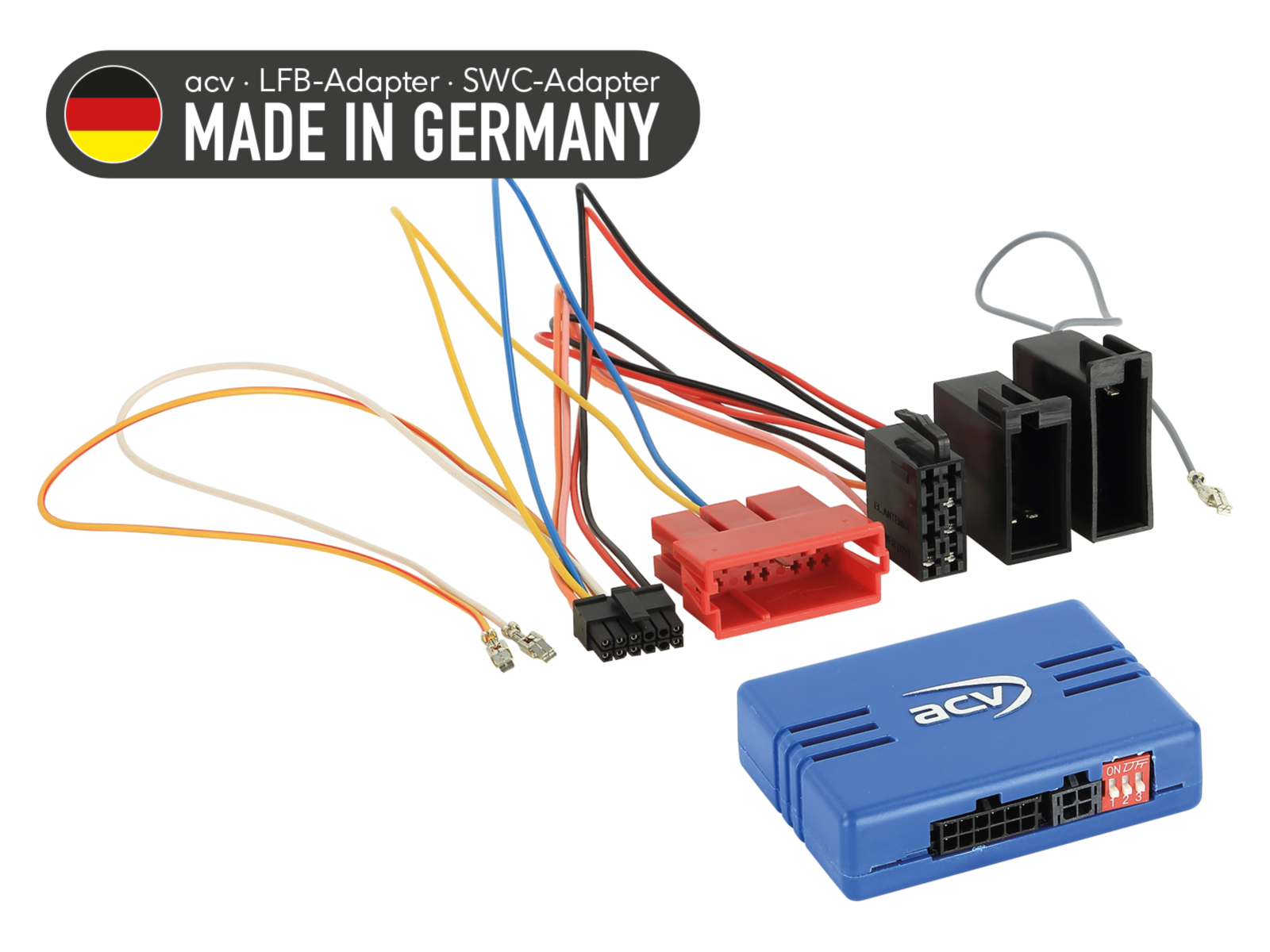

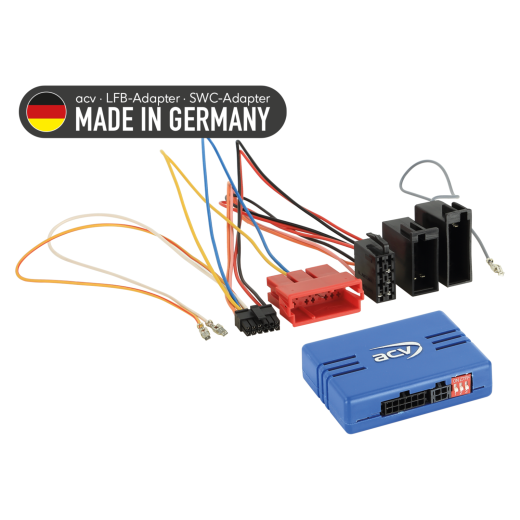

Kormánykerék gombvezérlő adapter Audi ACV SWC 42A-1324-003-0

Tartsa meg az eredeti autórádió kormánykerék vezérlési funkcióit, amikor a gyári rádiót utólagos egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített autórádió szoftverétől függően egyes funkciók korlátozódhatnak vagy másokkal helyettesíthetők. Hasonlítsa össze a kábelköteg csatlakozóit a járművében lévőkkel, és győződjön meg arról, hogy mind technikailag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az egyik említett gyári autórádió eredetileg telepítve volt-e. A végső beszerelés előtt ellenőrizze a jármű funkcionalitását, a rendszer beállításait és a kormánykerék vezérlésének (SWC) megfelelő működését.

Járművekhez

Audi A2 [8Z] (11/1999 -> 07/2005) - járművek gyári audiorendszer nélkül, gyári audiorendszer esetén aktív adapter szükséges: 4 csatornás Mini ISO>ISO tétel: 13-1335-02 vagy 13-1335-04, esetleg 2/4 csatornás Mini ISO>ISO tétel: 13-1338-02 vagy Mini ISO>Cinch tétel: 13-1445-01.
Audi A3 [8L] (08/2000 -> 06/2003) - járművek gyári audiorendszer nélkül, gyári audiorendszer esetén aktív adapter szükséges: 4 csatornás Mini ISO>ISO tétel: 13-1335-02 vagy 13-1335-04, esetleg 2/4 csatornás Mini ISO>ISO tétel: 13-1338-02 vagy Mini ISO>Cinch tétel: 13-1445-01.
Audi A3 [8P] (07/2003 -> 05/2005) - járművek gyári audiorendszer nélkül, gyári audiorendszer esetén aktív adapter szükséges: 4 csatornás Mini ISO>ISO tétel: 13-1335-02 vagy 13-1335-04, esetleg 2/4 csatornás Mini ISO>ISO tétel: 13-1338-02 vagy Mini ISO>Cinch tétel: 13-1445-01.
Audi A4 [B6/B7] (11/2000 -> 02/2009) - járművek gyári audiorendszer nélkül, gyári audiorendszer esetén aktív adapter szükséges: 4 csatornás Mini ISO>ISO tétel: 13-1335-02 vagy 13-1335-04, esetleg 2/4 csatornás Mini ISO>ISO tétel: 13-1338-02 vagy Mini ISO>Cinch tétel: 13-1445-01.
Audi A6 [4B/C5] (05/2001 -> 03/2006) - járművek gyári audiorendszer nélkül, gyári audiorendszer esetén aktív adapter szükséges: 4 csatornás Mini ISO>ISO tétel: 13-1335-02 vagy 13-1335-04, esetleg 2/4 csatornás Mini ISO>ISO tétel: 13-1338-02 vagy Mini ISO>Cinch tétel: 13-1445-01.
Audi TT [8N] (09/1998 -> 07/2006) - járművek gyári audiorendszer nélkül, gyári audiorendszer esetén aktív adapter szükséges: 4 csatornás Mini ISO>ISO tétel: 13-1335-02 vagy 13-1335-04, esetleg 2/4 csatornás Mini ISO>ISO tétel: 13-1338-02 vagy Mini ISO>Cinch tétel: 13-1445-01.

CAN Bus információ

Csatlakozók és tápellátás:

Csatlakozó: ISO / Mini ISO Audi (tétel: 42cx23).

Beállítás:

Ellenőrizze a DIP kapcsolókat az utólagos főegységen (HU).
Járművek 1-DIN gyári főegységgel.
Járművek gyári audiorendszer nélkül.

Járművek gyári audiorendszerrel – ajánlott adapterek:

Audi aktív adapter 4 csatornás Mini ISO>ISO tétel: 13-1335-02 vagy 13-1335-04.
Audi aktív adapter 2/4 csatornás Mini ISO>ISO tétel: 13-1338-02.
Audi aktív adapter 2/4 csatornás Mini ISO>Cinch tétel: 13-1445-01.

Elérhető jelek az interfészről:

Rózsaszín: +12 V gyújtás kapocs 15 (max. 1,5 A).
Narancssárga: +12 V világítás kapocs 58 (max. 0,1 A).
Fehér: +12 V tolató jel (max. 1,5 A).
Sárga/zöld, sárga/piros: sebesség impulzus.

Fontos kiegészítő információk

Utólagos autórádiókhoz Alpine, Blaupunkt, Clarion, Digital Dynamics, ESX, JVC, Kenwood, Pioneer, Snooper, Sony, XZent, Zenec és mások (multilead megoldás).
Az adapter teljes aktiválásához rendelni kell egy összekötő kábelt a konkrét autórádió márkához.

Általános telepítési útmutatók

Ellenőrzés a telepítés előtt:

Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti gyári főegységgel.
Az eredeti rádió (OEM HU) eltávolítását feszültség nélkül végezze.
Ellenőrizze az összes interfész csatlakozást a helyes bekötéshez – feszültség nélkül.

Csatlakozás és bekötési sorrend:

Végezze el az interfész beállítását és hardveres konfigurációját feszültség nélkül.
Ellenőrizze a csatlakozókábel konfigurációját a HU-hoz.
Csatlakoztassa a kábelt a HU-hoz az utólagos eszköz útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Kösse össze a teljes telepítést a járművel – a fő tápcsatlakozást csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurálását a termékleírás és a BDA utasításai szerint.
Konfigurálja az utólagos HU-t (kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás stb.).
Végezzen funkcionális tesztet a kormánykerék vezérléséről és a járművel való kommunikációról.

Konfiguráció módosítása az interfészen és a HU kábelen:

Minden módosítást feszültség nélkül végezzen.
Módosítás után ismételje meg az 5-től 8-ig terjedő lépéseket fentebb.

Interfész vagy jármű rendszer meghibásodása esetén:

Helyezze vissza az eredeti gyári HU-t a járműbe.
Indítsa el az eredeti egységet.
Várja meg a CAN Bus rendszer nyugalmi állapotát.
Ellenőrizze az interfész hardveres konfigurációját.
A CAN Bus nyugalmi állapotát követően ismételje meg az 5-től 8-ig terjedő lépéseket fentebb.

Bekötési vagy kábelvezetési módosítások esetén:

A bekötést és módosításokat csak szakszerűen képzett személyzet végezheti.
Minden módosítást a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából kell ellenőrizni bekötés előtt.
Minden módosítást mérés és a jármű bekötési rajzával való összehasonlítás alapján kell ellenőrizni bekötés előtt.
A módosításokat saját felelősségre végzik, a működés garanciája nélkül.
A módosításokat saját kockázatra végzik, a jármű, az eszköz vagy az interfész sérülésének kizárása nélkül.
A gyárilag beszerelt kábelkötegek módosítása a termék garanciájának elvesztéséhez vezethet.
