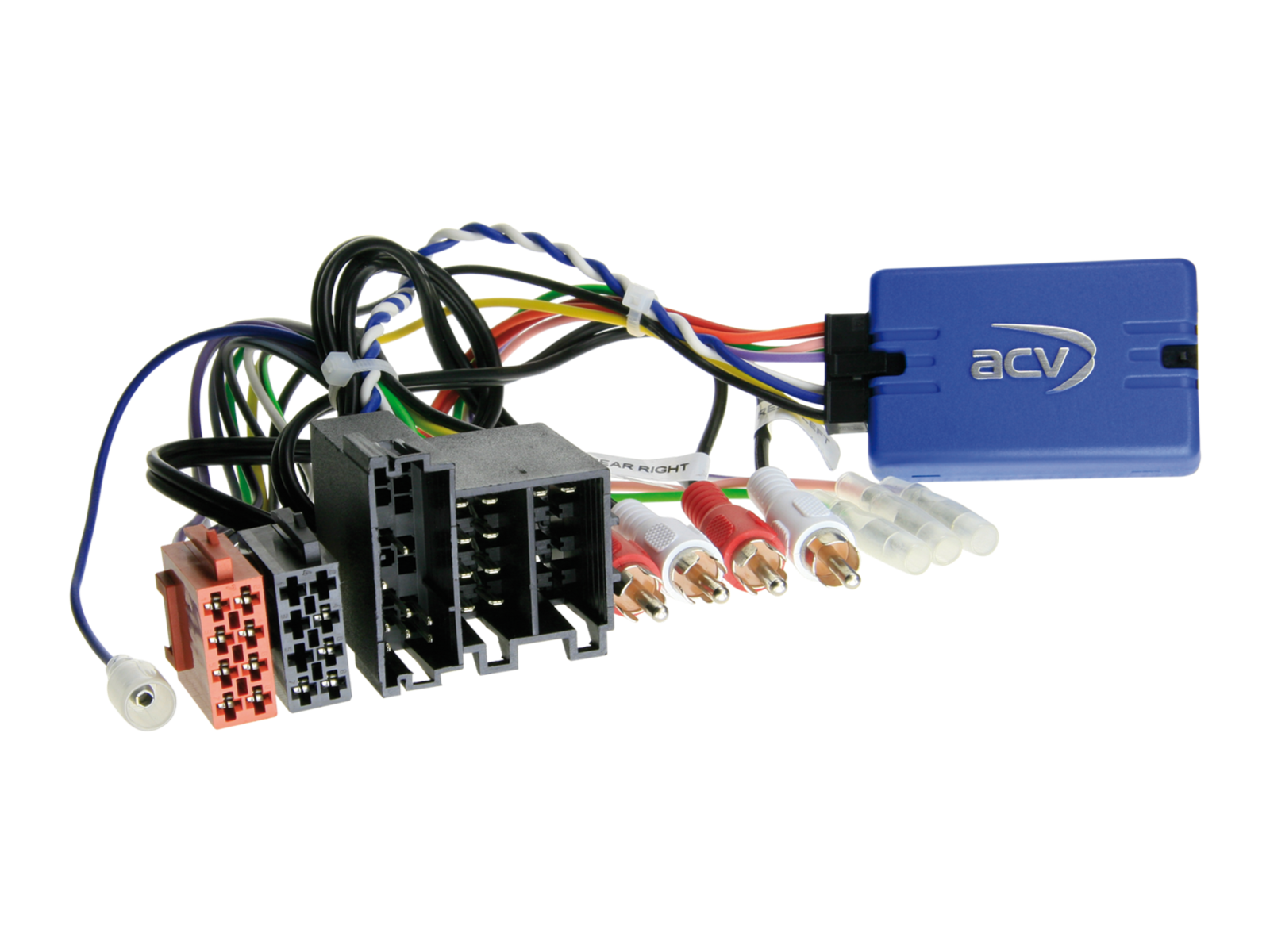

Kormánykerék gombvezérlő adapter Audi ACV SWC 42SAD003-0-hoz

Kormánykerék gombvezérlő adapter Audi ACV SWC 42SAD003-0

Tartsa meg az eredeti autórádió vezérlési funkcióit a kormánykerékről, amikor az eredeti rádiót utángyártott egységre cseréli. Az autó felszereltségétől, a funkciók körétől és az újonnan telepített autórádió szoftverétől függően néhány funkció korlátozott lehet vagy másokkal helyettesíthető. Hasonlítsa össze a megjelenített kábelcsatlakozókat az autójában lévő csatlakozókkal, és győződjön meg arról, hogy mind technikailag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti OEM autórádiók közül valamelyik telepítve volt-e. A végső összeszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerék vezérlésének (SWC) megfelelő működését.

Járművekhez

• Audi A2 (8Z) (11/1999 -> 07/2005) - eredeti autórádió Blaupunkt, Matsushita, Grundig Concert II, Symphony II vagy Chorus II 1-DIN 2 forgatógombbal.
• Audi A3 (8L) (08/2000 -> 06/2003) - eredeti autórádió Blaupunkt, Matsushita, Grundig Concert II, Symphony II vagy Chorus II 1-DIN 2 forgatógombbal.
• Audi A3 (8P) (07/2003 -> 05/2005) - eredeti autórádió Blaupunkt, Matsushita, Grundig Concert II, Symphony II vagy Chorus II 1-DIN 2 forgatógombbal.
• Audi A4 (B6/B7) (11/2000 -> 02/2009) - eredeti autórádió Blaupunkt, Matsushita, Grundig Concert II, Symphony II vagy Chorus II 1-DIN 2 forgatógombbal.
• Audi A6 (4B/C5) (05/2001 -> 03/2006) - eredeti autórádió Blaupunkt, Matsushita, Grundig Concert II, Symphony II vagy Chorus II 1-DIN 2 forgatógombbal.
• Audi TT (8N) (09/1998 -> 07/2006) - eredeti autórádió Blaupunkt, Matsushita, Grundig Concert II, Symphony II vagy Chorus II 1-DIN 2 forgatógombbal.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: ISO / Mini ISO.
• Csatlakozás: 2 csatornás / 4 csatornás OEM audiorendszer Cinch-en keresztül (elöl/hátul).
• Ismeretlen Audi csatlakozó variáns esetén használja a 42sad00c tételt ISO/Mini ISO és 40 tűs Quadlock kábelköteggel.
• Kék vezeték: +12 V távoli erősítő bekapcsolás (Amp Remote).

Beállítások és korlátozások:

• OEM egységekkel rendelkező járművekhez: Blaupunkt, Matsushita, Grundig Concert II, Symphony II, Chorus II 1-DIN 2 forgatógombbal.
• 3 V-nál kisebb kimeneti előerősítő szintű utángyártott rádiókhoz használja az LFB Audi A2/A3/A4/A6/TT ISO/Mini ISO Amp 2/4 csatornás adaptert (tétel: 42sad008).

Az adapter által biztosított jelek:

• Piros: +12 V gyújtás (Klemme 15)
• Narancs: +12 V világítás (Klemme 58)
• Lila/fehér: +12 V tolatójel
• Zöld: föld (GND) kézifék jel
• Kimenetek maximális terhelése: 100 mA
• Több mint 100 mA áramfogyasztás: 1 relé ellenállás tekercseléssel min. 75 Ohm, 2 relé ellenállás tekercseléssel min. 150 Ohm

Fontos kiegészítő információk

• Utángyártott autórádiókhoz: Alpine, Parrot, Bosch-Blaupunkt, Blaupunkt, China HU, Kenwood, Clarion, Garmin, JVC, Panasonic, Pioneer, Sony, XZent, Zenec és mások (multilead megoldás).
• Az adapter teljes aktiválásához rendeljen összekötő kábelt a konkrét autórádió márkához.

Általános telepítési irányelvek

Ellenőrzés a telepítés előtt:

1. Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM főegységgel.
2. Az eredeti rádió (OEM HU) leszerelését feszültségmentesen végezze.
3. Ellenőrizze az összes interfész kapcsolatot a helyes bekötéshez – feszültségmentesen.

Csatlakozás és bekötési sorrend:

1. Végezze el az interfész beállítását és hardveres konfigurációját feszültségmentesen.
2. Ellenőrizze a csatlakozókábel konfigurációját a HU-hoz.
3. Csatlakoztassa a kábelt a HU-hoz az utángyártott eszköz útmutatása szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatása szerint.
5. Kösse össze a teljes telepítést a járművel – a fő tápcsatlakozást csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurálását a termékleírásban és a BDA-ban található utasítások szerint.
7. Konfigurálja az utángyártott HU-t (kormánykerék vezérlés, kamera, handsfree, antenna tápellátás és mások).
8. Végezze el a kormánykerék vezérlésének és a járművel való kommunikáció működési tesztjét.

Az interfész és a HU kábel konfigurációjának módosítása:

• Minden módosítást feszültségmentesen végezzen.
• A módosítás után ismételje meg az 5-8 lépéseket.

Interfész vagy járműrendszer meghibásodása esetén:

• Helyezze vissza az eredeti OEM HU-t a járműbe.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer nyugalmi állapotát.
• Ellenőrizze az interfész hardveres konfigurációját.
• A CAN Bus nyugalmi állapota után ismételje meg az 5-8 lépéseket.

Kapcsolások vagy kábelvezetés módosítása esetén:

• A bekötést és a módosításokat csak szakmailag képzett személyzet végezheti.
• Minden módosítást a bekötés előtt ellenőrizni kell a gyártó által jóváhagyott szempontok vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást a bekötés előtt ellenőrizni kell méréssel és a jármű bekötési rajzával való összehasonlítással.
• A módosításokat saját felelősségére végzi, a funkcionalitás garanciája nélkül.
• A módosítások saját felelősségre történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására vonatkozó garancia nélkül.
• Az előre felszerelt kábelek módosítása a termék garanciájának elvesztéséhez vezethet.
