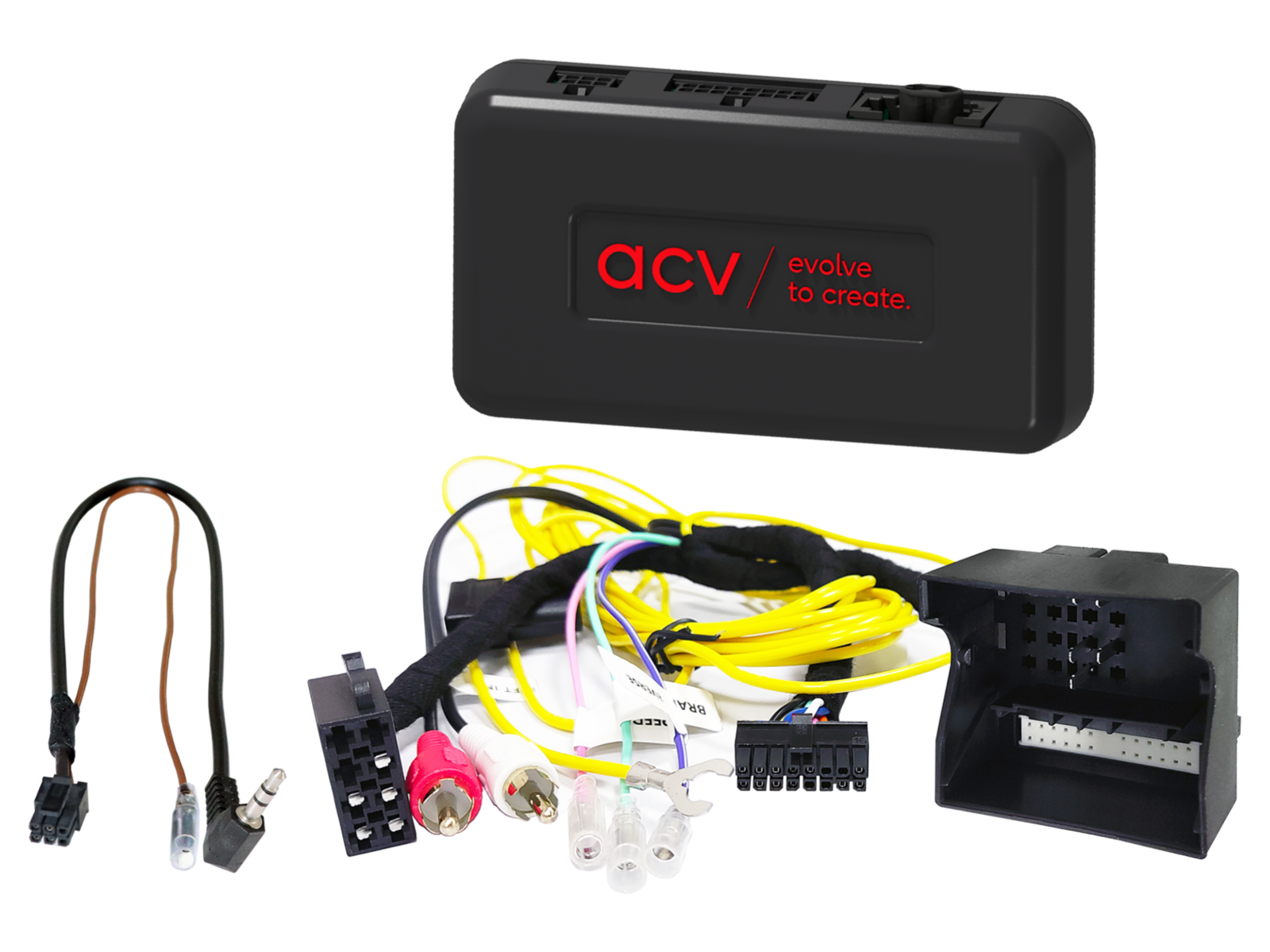

Kormánykerék gombvezérlő adapter BMW ACV SWC 42XBM012-0-hoz

Kormánygombok vezérlőadaptere BMW-hez ACV SWC 42XBM012-0

Tartsa meg a kormányról történő gyári rádióvezérlés funkcióit az eredeti rádió aftermarket egységre történő cseréjekor. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az alább felsorolt gyári fejegységek közül eredetileg valamelyik volt-e telepítve. A végső beépítés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmazható járművek

• BMW 1-es sorozat [E81, E82, E87, E88] (2004 -> 2013) - eredeti BMW Business, Professional fejegység.
• BMW 3-as sorozat [E90, E91, E92, E93] (2005 -> 2013) - eredeti BMW Business, Professional fejegység.
• BMW 5-ös sorozat [E60, E61] (2003 -> 2010) - eredeti BMW Business, Professional fejegység.
• BMW X5 [E70] (2007 -> 2013) - eredeti BMW Business, Professional fejegység.
• BMW X6 [E71, E72] (2008 -> 2014) - eredeti BMW Business, Professional fejegység.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 40 tűs BMW Quadlock.
• Tápellátás: +12 V állandó (30-as kivezetés, biztosíték) – sárga vezeték.
• OEM hangrendszer MOST csatlakoztatása RCA (cinch) – piros/fehér csatlakozó.
• Kimenet a gyári kormányvezérléshez: 3,5 mm jack vagy szabad vezeték.

Beállítás:

• Állítsa be a DIP kapcsolókat az utólagos fejegység gyártója szerint.

Járműkompatibilitás:

• Járművek gyári Business/Professional rádióval.
• Járművek OEM MOST hangrendszerrel.
• Járművek iDrive nélkül.

Járművek tolatószenzorral (PDC):

• PDC támogatott, a figyelmeztető hangok nem támogatottak (elem: can-pdc).

További csatlakozási információk:

• RCA (cinch) – csatlakoztassa az utólagos fejegység előlapi előerősítő kimenetére.
• A fader funkció nem támogatott.

Elérhető segédjelek:

• +12 V gyújtás (15-ös kivezetés).
• +12 V világítás (58-as kivezetés).
• +12 V tolatás.
• Sebességjel.
• Kézifék jel GND.

Fontos kiegészítő információk

• Alkalmas utólagos (aftermarket) fejegységekhez: Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper és univerzális „China HU” (kínai fejegységek), amelyek Key1/Key2/GND vezetékekkel vagy típus szerint 3,5 mm jack csatlakozóval rendelkeznek.
• Az adapter teljes aktiválásához külön kell megrendelni az adott fejegység márkájához illeszkedő összekötőkábelt.

Általános telepítési utasítások

Ellenőrzés a beépítés előtt:

1. Ellenőrizze az összes kormányvezérlés funkciót és a jármű beállításait az eredeti gyári egységgel.
2. Az eredeti rádió eltávolítását feszültségmentes állapotban végezze.
3. Feszültségmentes állapotban ellenőrizze az összes interfész összeköttetést, hogy helyesen csatlakoztak-e.

Csatlakoztatás és bekötési sorrend:

1. A készülék beállítását és az interfész hardveres konfigurációját feszültségmentes állapotban végezze.
2. Ellenőrizze a csatlakozó kábel konfigurációját a fejegységhez (HU).
3. Csatlakoztassa a kábelt a fejegységhez az utólagos készülék használati útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz használati útmutatója szerint.
5. Csatlakoztassa az egész telepítést a járműhöz – a fő tápfeszültséget csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a használati útmutatóban leírtak szerint.
7. Állítsa be az utólagos fejegységet (kormányvezérlés, tolatókamera, kihangosító, antenna tápellátás stb.).
8. Végezzen működésellenőrzést a kormányvezérlés és a járművel való kommunikáció tekintetében.

Interfész és HU kábel konfigurációjának módosítása:

• Minden módosítást feszültségmentes állapotban végezzen.
• A változtatások után ismételje meg az 5–8. lépéseket a fentiek közül.

Az interfész vagy a járműrendszer meghibásodása esetén:

• Szerelje vissza az eredeti gyári fejegységet (OEM HU).
• Indítsa el az eredeti egységet.
• Várja meg a CAN Bus rendszer „elalvását”.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus elalvása után ismételje meg az 5–8. lépéseket a fentiek közül.

Kábelezés vagy vezetékek módosítása esetén:

• A bekötést és módosításokat csak szakmailag képzett személyzet végezheti.
• Minden változtatást a bekötés előtt ellenőrizni kell a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást mérni és összehasonlítani kell a jármű bekötési sémájával a csatlakoztatás előtt.
• A módosításokat saját felelősségre végzi, a működésre garancia nélkül.
• A módosítások kockázattal járnak, nem garantálható, hogy a jármű, az eszköz vagy az interfész nem sérül.
• Előre felszerelt kábelezésen végzett módosítások a termék garanciavesztéséhez vezethetnek.
