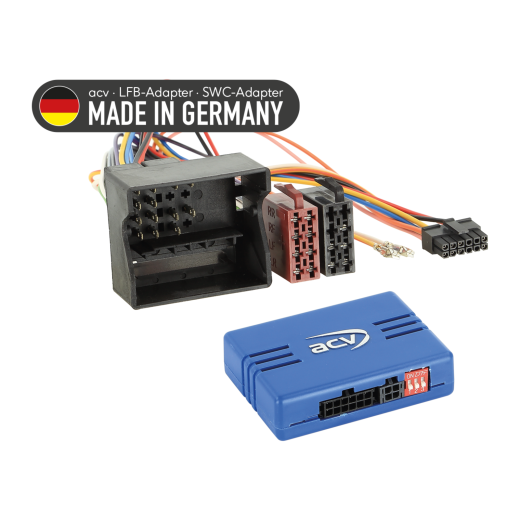

Kormánykerék gombvezérlő adapter BMW / Mercedes / Smart / VW ACV-hez SWC 42A-1190-003-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

BMW 1er (E81/E82/E87/E88) (03/2004 -> 10/2013) - gyári fejegység. Az állandó +12V (30-as saru) csatlakozót a biztosítéktáblához kell kötni. Hátsó PDC-vel rendelkező járművekhez külön adapter szükséges.
BMW 3er (E90/E91/E92/E93) (03/2005 -> 10/2013) - gyári fejegység. Az állandó +12V (30-as saru) csatlakozót a biztosítéktáblához kell kötni. Hátsó PDC-vel rendelkező járművekhez külön adapter szükséges.

Mercedes A-class (C169/W169) (10/2004 -> 04/2008) - gyári fejegység.
Mercedes A-class (C169/W169) (06/2008 -> 06/2012) - gyári fejegység.
Mercedes B-class (T245) (07/2005 -> 04/2008) - gyári fejegység.
Mercedes B-class (T245) (04/2008 -> 09/2011) - gyári fejegység.
Mercedes C-class (CL203/S203/W203) (02/2004 -> 09/2007) - gyári fejegység.
Mercedes C-class (C204/S204/W204) (08/2007 -> 01/2011) - gyári fejegység. Az állandó +12V (30-as saru) csatlakozót a biztosítéktáblához kell kötni.
Mercedes C-class (C204/S204/W204) (03/2011 -> 10/2015) - gyári fejegység. Az állandó +12V (30-as saru) csatlakozót a biztosítéktáblához kell kötni.
Mercedes Citan 420 (W420) (10/2021 -> 2024) - gyári fejegység.
Mercedes CLC-class (CL203) (06/2008 -> 02/2011) - gyári fejegység.
Mercedes CLK-class (W209) (04/2005 -> 01/2010) - gyári fejegység.
Mercedes CLS-class (C219) (04/2008 -> 09/2010) - gyári fejegység.
Mercedes E-class (S211/W211) (03/2008 -> 01/2009) - gyári fejegység.
Mercedes E-class (A212/C212/S212/W204) (02/2009 -> 03/2013) - gyári fejegység. Az állandó +12V (30-as saru) csatlakozót a biztosítéktáblához kell kötni.
Mercedes G-class (W463) (04/2007 -> 06/2008) - gyári fejegység.
Mercedes G-class (W164) (09/2008 -> 06/2012) - gyári fejegység.
Mercedes GL-class (X164) (09/2006 -> 05/2009) - gyári fejegység.
Mercedes GL-class (X164) (05/2009 -> 07/2012) - gyári fejegység.
Mercedes M-class (W164) (07/2005 -> 04/2008) - gyári fejegység.
Mercedes M-class (W164) (10/2008 -> 07/2011) - gyári fejegység.
Mercedes ML (W164) (07/2005 -> 04/2008) - gyári fejegység.
Mercedes ML (W164) (10/2008 -> 07/2011) - gyári fejegység.
Mercedes R-class (W251) (09/2005 -> 05/2007) - gyári fejegység.
Mercedes R-class (W251) (05/2007 -> 05/2010) - gyári fejegység.
Mercedes SL-class (R230) (03/2006 -> 02/2008) - gyári fejegység.
Mercedes SL-class (R230) (04/2008 -> 12/2011) - gyári fejegység.
Mercedes SLK-class (R171) (04/2008 -> 03/2011) - gyári fejegység.
Mercedes Sprinter (W906) (04/2006 -> 08/2013) - gyári fejegység.
Mercedes Sprinter (W906) (08/2013 -> 05/2018) - gyári fejegység.
Mercedes Sprinter (W907/W910) (06/2018 -> 12/2020) - gyári fejegység. Az állandó +12V (30-as saru) csatlakozót a biztosítéktáblához kell kötni.
Mercedes Sprinter (W907/W910) (11/2019 -> 2024) - gyári fejegység. Az állandó +12V (30-as saru) csatlakozót a biztosítéktáblához kell kötni.
Mercedes Vito/Viano (W639) (07/2003 -> 08/2010) - gyári fejegység.
Mercedes Vito/Viano (W639) (09/2010 -> 03/2014) - gyári fejegység.
Mercedes Vito (W447) (10/2014 -> 02/2019) - gyári fejegység. Az állandó +12V (30-as saru) csatlakozót a biztosítéktáblához kell kötni. Az Audio 10 gyári egységnél csak a hangerő-funkció támogatott.
Mercedes Vito (W447) (05/2019 -> 2024) - gyári fejegység. Az állandó +12V (30-as saru) csatlakozót a biztosítéktáblához kell kötni. Az Audio 10 gyári egységnél csak a hangerő-funkció támogatott.

Smart For Four (W454) (01/2004 -> 04/2007) - gyári fejegység. Járművek Comand gyári navigációval.

VW Crafter I (2EC/2EK/2F) (03/2006 -> 07/2011) - gyári fejegység.
VW Crafter I (2EC/2EK/2F) (07/2011 -> 11/2016) - gyári fejegység. Az állandó +12V (30-as saru) csatlakozót a biztosítéktáblához kell kötni.

CAN Bus információk

Csatlakozók és tápellátás:

Csatlakozó: 40 pin Quadlock Mercedes (cikkszám: 42cx28).

Beállítás:

Ellenőrizze a DIP kapcsolók beállítását az aftermarket fejegységen (HU).

Kompatibilitás járművekkel:

Mercedes járművek Audio 20 2-DIN OEM HU-val.
Mercedes járművek Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval.
Mercedes Citan 420 (W420) járművek Browse 1-DIN OEM HU-val.
Mercedes Sprinter (W907/W910) járművek Browse 1-DIN OEM HU-val.
Mercedes Vito (W447) járművek Audio 10 / Audio 15 OEM HU-val.
Mercedes Vito (W447) járművek Audio 30 / Audio 40 OEM navigációval.
VW Crafter járművek RCD 3002 OEM HU-val.
VW Crafter járművek RNS 4001 / RNS 5001 OEM navigációval.

Diagnosztikai LED kijelzés:

Kék villogás: CAN Bus jel keresése folyamatban.
Kék világítás: CAN Bus aktív.
Piros világítás: +12 V gyújtás aktív.

Fontos kiegészítő információk

Alkalmas Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker aftermarket rádiókhoz.
Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

Minden módosítást feszültségmentes állapotban végezzen.
A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

Telepítse vissza az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket.

Kábelezés módosítása esetén:

A bekötést és módosításokat csak szakképzett személy végezheti.
Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
A módosításokat saját felelősségre végzi, működési garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
