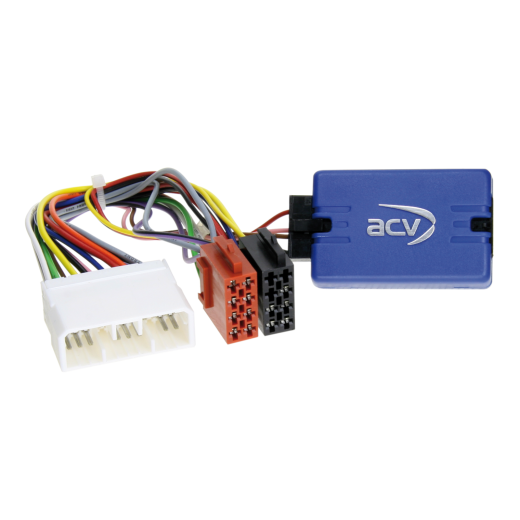

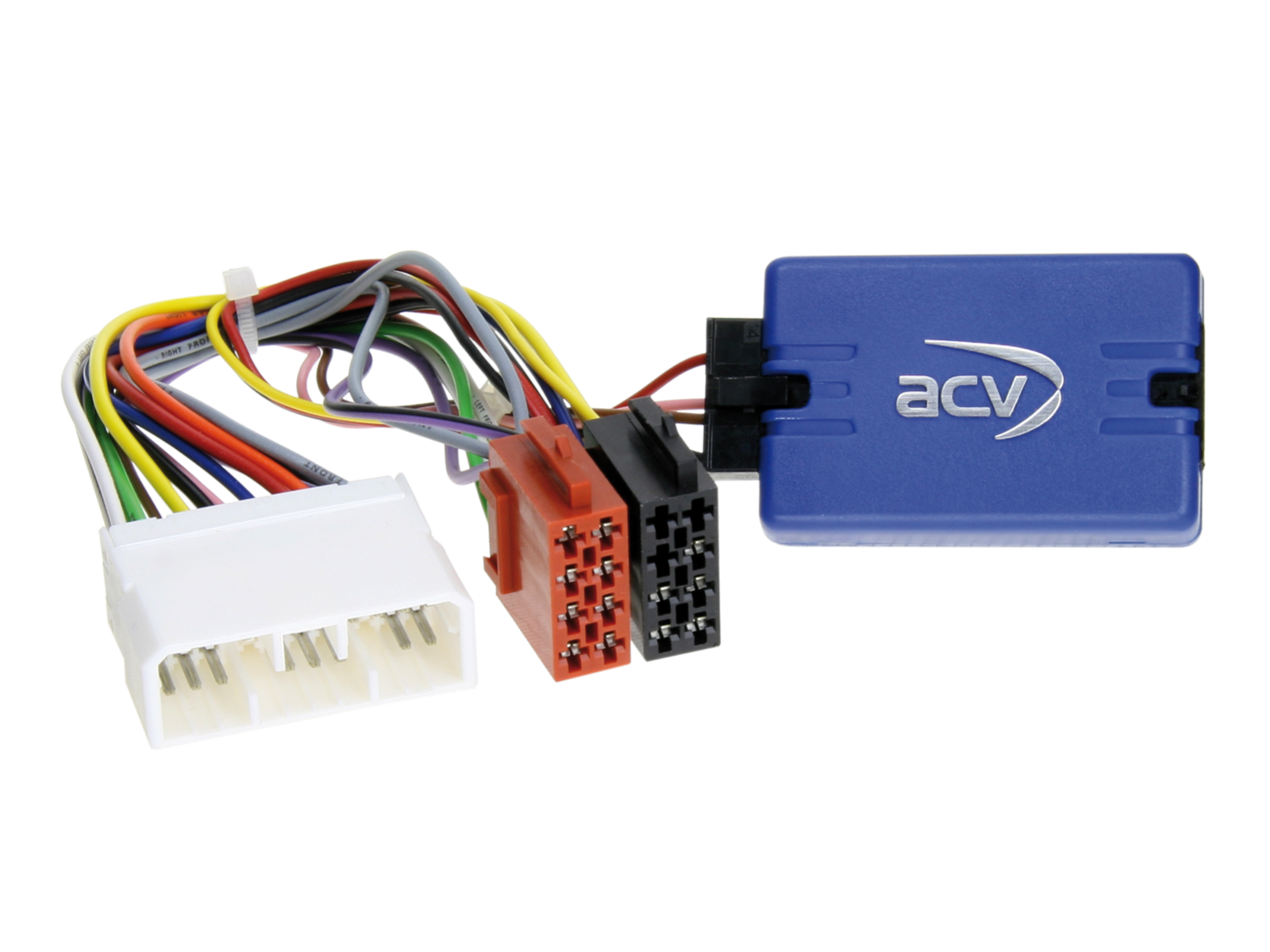

Kormánykerék gombvezérlő adapter Chevrolet ACV SWC 42SCV002-0-hoz

Kormánykerék gombvezérlő adapter Chevrolet ACV SWC 42SCV002-0

Őrizze meg az eredeti rádióvezérlési funkciókat a kormánykerékről, amikor az eredeti rádiót utángyártott egységre cseréli. Hasonlítsa össze a kábelezés csatlakozóit a járművében található csatlakozókkal, és győződjön meg arról, hogy technikailag és vizuálisan is megfelelnek. A végső összeszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerék vezérlésének (SWC) megfelelő működését.

Autókhoz készült

• Chevrolet Spark (KL1M) (03/2010 -> 09/2012) – járművek analóg 18 tűs Chevrolet csatlakozóval és Daewoo OEM rádióval, elülső AUX/USB-vel és központi forgókapcsolóval (BE/KI).
• Chevrolet Spark (KL1M) (10/2012 -> 08/2014) – járművek GM OEM rádióval, bal oldali forgókapcsolóval (BE/KI) és jobb oldali menükapcsolóval, 48 tűs Opel csatlakozóval.

Csatlakozási információk

• 18 tűs Chevrolet csatlakozó
• Támogatás Daewoo OEM rádióval rendelkező járművekhez, elülső AUX/USB-vel és központi forgókapcsolóval (BE/KI)
• A 10/2012 -> 08/2014 verzió esetén támogatás GM OEM rádióhoz bal oldali BE/KI kapcsolóval és jobb oldali menükapcsolóval (48 tűs Opel)

Fontos kiegészítő információk

• Az adapter teljes aktiválásához rendelni kell egy átkötő kábelt a konkrét rádiómárkához.

Általános telepítési útmutató

Telepítés előtti ellenőrzés:

1. Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM főegységgel.
2. Az eredeti rádió (OEM HU) leszerelése feszültség nélkül történjen.
3. Ellenőrizze az összes interfész kapcsolatot a helyes csatlakoztatás érdekében – feszültség nélkül.

Csatlakozás és bekötési sorrend:

1. A hardveres konfigurációt feszültség nélkül végezze el.
2. Ellenőrizze a bekötőkábelt a HU-hoz.
3. Csatlakoztassa a kábelt a HU-hoz az utángyártott eszköz útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Kösse össze az egész telepítést a járművel – a fő tápforrást csatlakoztassa utolsóként.
6. Végezze el a szoftveres konfigurációt az interfész leírása és a BDA útmutatása szerint.
7. Konfigurálja az utángyártott HU-t (kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás stb.).
8. Végezze el a kormánykerék vezérlés és a járművel való kommunikáció működési tesztjét.

Az interfész és a HU kábel konfigurációjának módosítása:

• Minden módosítást feszültség nélkül végezzen.
• A változtatás után ismételje meg az 5-8. lépéseket.

Az interfész vagy a jármű rendszerének meghibásodása esetén:

• Helyezze vissza az eredeti OEM HU-t a járműbe.
• Indítsa el az eredeti egységet.
• Várja meg a CAN Bus rendszer elcsendesedését.
• Ellenőrizze az interfész hardveres konfigurációját.
• A CAN Bus elcsendesedése után ismételje meg az 5-8. lépéseket.

A bekötés vagy a kábelezés módosítása esetén:

• A bekötést és a módosításokat csak szakszerűen képzett személyzet végezheti.
• Minden változtatást a csatlakozás előtt jóváhagyással kell ellenőrizni a gyártó vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást a csatlakozás előtt mérés és a jármű bekötési rajzával való összehasonlítás alapján kell ellenőrizni.
• A módosításokat saját felelősségre végezzük, garancia nélkül a működésre.
• A módosításokat saját kockázatra végezzük, garancia nélkül a jármű, eszköz vagy interfész károsodásának kizárására.
• Az előre bekötött kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
