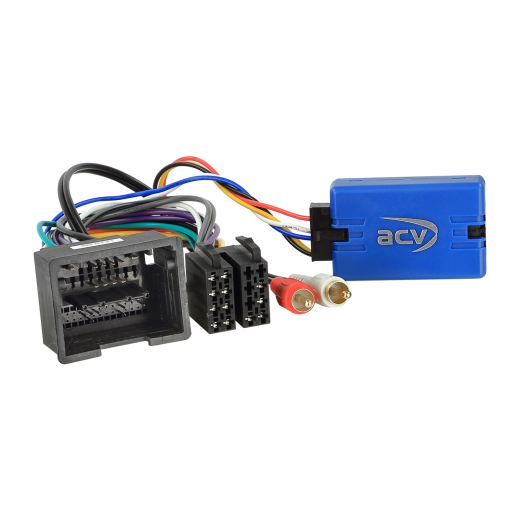

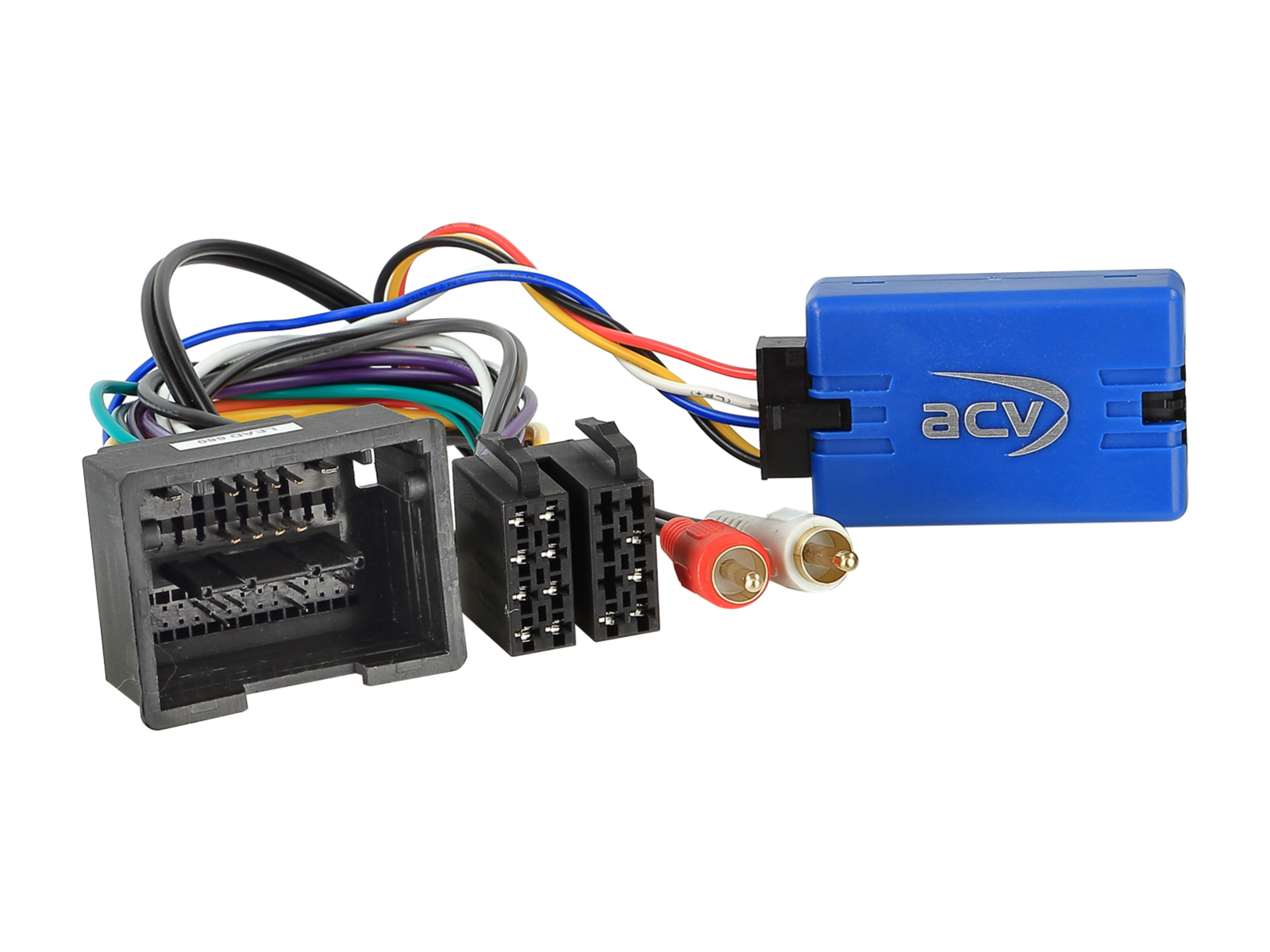

Kormánykerék gombvezérlő adapter Chevrolet ACV SWC 42SCV005-0

Tartsa meg az eredeti rádióvezérlési funkciókat a kormánykeréken, amikor az eredeti rádiót utólagos egységre cseréli. Hasonlítsa össze a kábelezés csatlakozóit a járművében található csatlakozókkal, és győződjön meg arról, hogy mind technikailag, mind vizuálisan megfelelnek. A végső felszerelés előtt ellenőrizze a jármű működőképességét, a rendszer beállításait és a kormánykerék vezérlésének megfelelő működését (SWC).

Kompatibilis járművek

Chevrolet Spark (KL1M) (2012/10 -> 2014/08) – GM OEM rádióval rendelkező járművek bal oldali ON/OFF forgókapcsolóval, jobb oldali Menü forgókapcsolóval és OEM navigációval MYLINK LSP2GTX, 48 tűs Opel csatlakozóval és OEM AUX kimenettel (piros/fekete).

Csatlakozási információk

48 tűs Opel csatlakozó
OEM AUX kimenet cinch (piros/fekete)
Támogatás GM OEM eszközökhöz bal oldali ON/OFF vezérlővel, jobb oldali Menü vezérlővel és OEM navigációval MYLINK LSP2GTX

Fontos kiegészítő információk

Az adapter teljes aktiválásához rendelni kell egy összekötő kábelt az adott rádiómárkához.

Általános telepítési útmutató

Ellenőrzés szerelés előtt:

Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM főegységgel.
Az eredeti rádió (OEM HU) eltávolítása feszültségmentes állapotban történjen.
Ellenőrizze a csatlakozások helyes bekötését – feszültségmentesen.

Csatlakoztatás és bekötési sorrend:

Végezze el az interfész beállítását és hardveres konfigurációját feszültségmentesen.
Ellenőrizze a csatlakozókábel konfigurációját a HU-hoz.
Csatlakoztassa a kábelt a HU-hoz az utólagos eszköz útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatása szerint.
Kösse össze az egész telepítést a járművel – a fő tápcsatlakozót csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurálását a termékleírásban és a BDA-ban található utasítások szerint.
Konfigurálja az utólagos HU-t (kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás stb.).
Végezze el a kormánykerék vezérlés és a járművel való kommunikáció működési tesztjét.

Interfész és HU kábel konfiguráció módosítása:

Minden módosítást feszültségmentesen végezzen.
A módosítások után ismételje meg az 5-8. lépéseket a fentiek szerint.

Interfész vagy járműrendszer hibája esetén:

Helyezze vissza a járműbe az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer nyugalmi állapotát.
Ellenőrizze az interfész hardverkonfigurációját.
A CAN Bus nyugalmi állapota után ismételje meg az 5-8. lépéseket a fentiek szerint.

Kábelezés vagy bekötés módosításakor:

A bekötést és módosításokat csak szakképzett személyzet végezheti.
Minden változtatást a bekötés előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást a bekötés előtt ellenőrizni kell méréssel és a jármű bekötési rajzával való összehasonlítással.
A módosításokat saját felelősségre végzi, funkcionális garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárása nélkül.
Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
