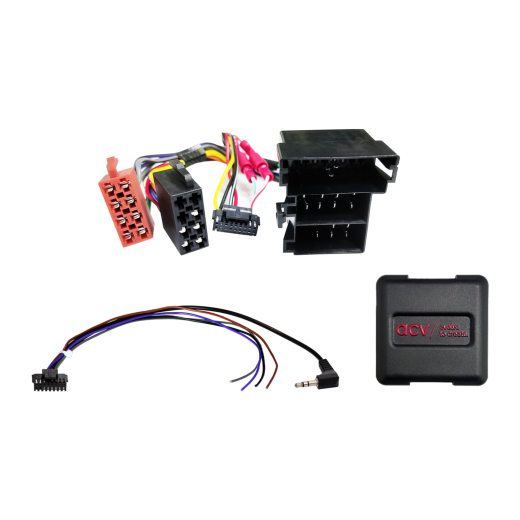

Kormánykerék gombvezérlő adapter Citroën / Fiat / Opel / Peugeot ACV SWC 42XFA016-0 modellekhez

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

kormány adapter Citroen Jumper (250) (05/14->10/22, 10/22->2024), e-Jumper (259) (10/21->2024), Relé (250) (2006->2024), Fiat Ducato (ZAF 25/2)-> (ZAF 25/2) Cargo C (Y) (10/21->01/24, 01/24->2024), Movano Electric Cargo C (Y) (10/21->01/24, 01/24->2024), Peugeot Boxer (Y) (09/14->12/19,-> 2024-20) (2024. 10. 21->)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Kormánykerék gombvezérlő adapter Citroën / Fiat / Opel / Peugeot ACV SWC 42XFA016-0 modellekhez

Leírás és paraméterek
Értékelés0
Kategóriák

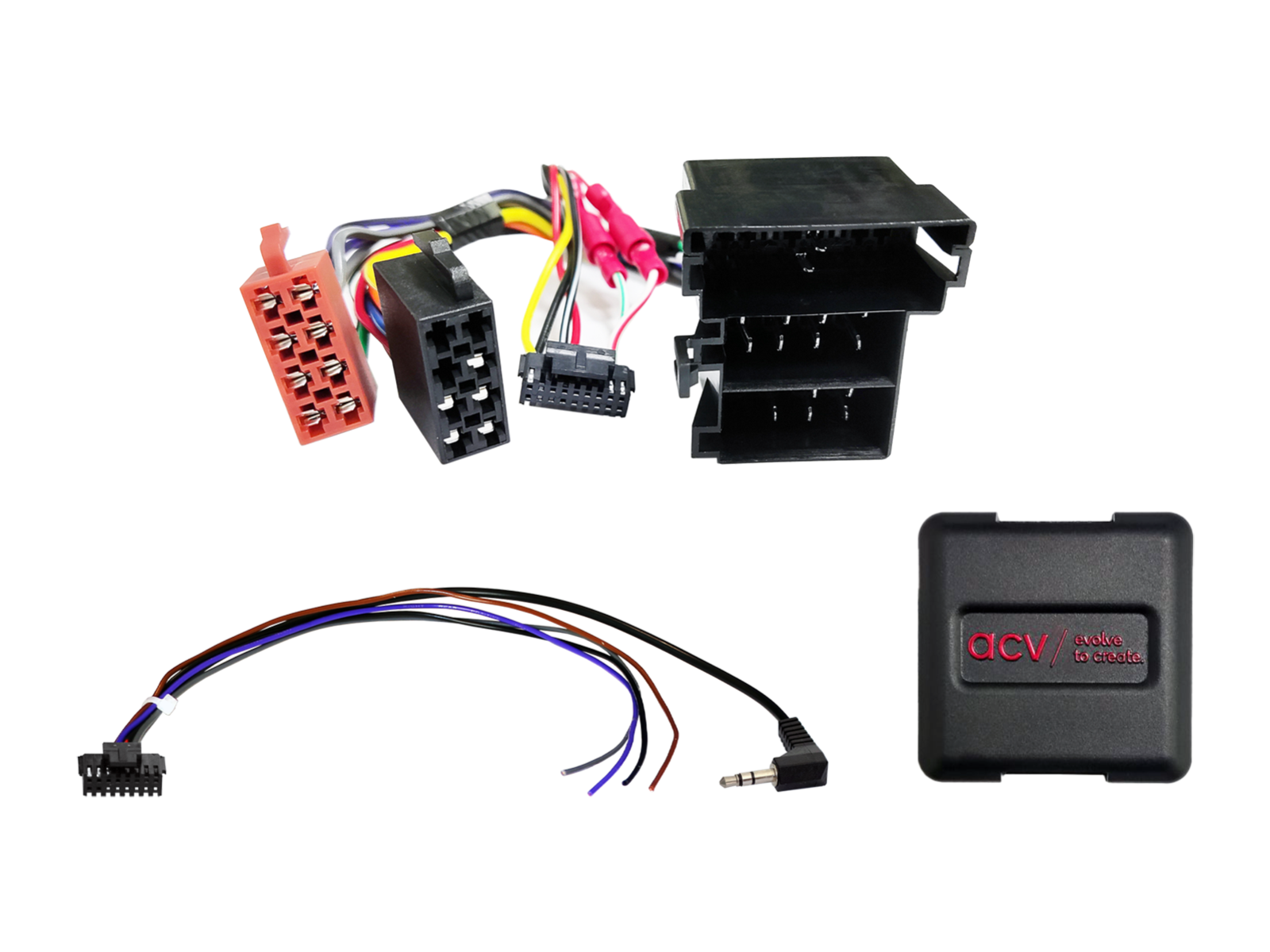

Kormánygomb-vezérlő adapter Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA016-0

Tartsa meg az eredeti kormányról történő autórádió-vezérlés funkcióit az eredeti fejegység aftermarket egységre cserélésekor. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően bizonyos funkciók korlátozottak lehetnek vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy műszakilag és vizuálisan is megfelelnek. Ellenőrizze, hogy az alábbi OEM fejegységek közül valamelyik volt-e eredetileg telepítve. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés helyes működését.

Alkalmas gépjárművekhez

Citroen Jumper [250] (05/2014 -> 10/2022) - eredeti OEM fejegység.
Citroen Jumper [250] (10/2022 -> 2024) - eredeti OEM fejegység.
Citroen e-Jumper [259] (10/2021 -> 2024) - eredeti OEM fejegység.
Citroen Relay [250] (2006 -> 2024) - eredeti OEM fejegység.

Fiat Ducato [ZAF 250] (05/2014 -> 11/2021) - eredeti OEM fejegység.

Opel Movano Cargo C [Y] (10/2021 -> 01/2024) - eredeti OEM fejegység.
Opel Movano Cargo C [Y] (01/2024 -> 2024) - eredeti OEM fejegység.
Opel Movano Electric Cargo C [Y] (10/2021 -> 01/2024) - eredeti OEM fejegység.
Opel Movano Electric Cargo C [Y] (01/2024 -> 2024) - eredeti OEM fejegység.

Peugeot Boxer [Y] (09/2014 -> 12/2019) - eredeti OEM fejegység.
Peugeot Boxer [Y] (08/2018 -> 2024) - eredeti OEM fejegység.
Peugeot e-Boxer [Y] (10/2021 -> 2024) - eredeti OEM fejegység.

CAN Bus információk

Csatlakozó: ISO / Mini ISO.
Kimenet az OEM kormányvezérléshez: 3,5 mm jack vagy külön vezeték.
Járművek +12V kapcsolt tápellátással és analóg SWC-vel a Mini ISO csatlakozóban: 10/11/12 pin SWC1/GND/SWC2.
Járművek, amelyekben nem volt eredeti OEM fejegység.
Ha a SWC gombfunkciók felcserélődnek, cserélje fel a zöld/kék vezeték csatlakozását.
Daiichi OEM egységgel, közvetlenül bekötött színes vezetékek esetén a szerelés előtt ellenőrizze az analóg jeleket az OEM egységgel.

Fontos kiegészítő információk

Az adapter utángyártott fejegységekhez készült, például Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper és univerzális „China HU” egységekhez, amelyeknél Key1/Key2/GND vezetékek vagy 3,5 mm jack használatos a típus szerint.
Az adapter teljes aktiválásához szükséges megrendelni a csatlakozó kábelt az adott autórádió márkához.

Általános telepítési útmutató

Ellenőrzés a beszerelés előtt:

Ellenőrizze a kormányról történő vezérlés és a jármű beállításainak összes funkcióját az eredeti OEM főegységgel.
Az eredeti rádió eltávolítását feszültségmentes állapotban végezze.
Ellenőrizze az összes interfész-összeköttetést, hogy megfelelően csatlakoznak-e – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

Az interfész beállítását és hardverkonfigurációját feszültségmentes állapotban végezze.
Ellenőrizze a HU-hoz csatlakozó kábel konfigurációját.
Csatlakoztassa a kábelt a HU-hoz az utángyártott készülék használati utasítása szerint.
Csatlakoztassa a többi vezetéket a készülék útmutatása szerint.
Kapcsolja össze az egész telepítést a járművel – a fő tápfeszültség csatlakoztatását hagyja utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a használati utasításban leírtak szerint.
Konfigurálja az utángyártott HU-t (kormányvezérlés, tolatókamera, kihangosító, antenna tápellátás stb.).
Végezzen működési tesztet a kormányról történő vezérlés és a járművel való kommunikáció ellenőrzésére.

Interfész- és HU-kábel konfigurációjának megváltoztatása:

Minden módosítást feszültségmentes állapotban végezzen.
Módosítás után ismételje meg a fent említett 5–8. lépéseket.

Interfész vagy a jármű rendszere meghibásodása esetén:

Állítsa vissza az eredeti OEM fejegységet.
Indítsa el az eredeti egységet.
Várjon a CAN Bus rendszer alvó állapotára.
Ellenőrizze az interfész HW-konfigurációját.
A CAN Bus elalvása után ismételje meg a fent említett 5–8. lépéseket.

Bekötés vagy kábelezés módosítása esetén:

Bekötést és módosításokat csak szakmailag képzett személyzet végezhet.
Minden változtatást a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell a csatlakoztatás előtt.
Minden módosítást mérés útján és a jármű bekötési rajzával összevetve kell ellenőrizni a csatlakoztatás előtt.
A módosításokat saját felelősségre végzi, a működésre vonatkozó garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész sérülésének kizárására vonatkozó garancia nélkül.
Előre felszerelt kábelezés módosítása a termék garanciavesztéséhez vezethet.
