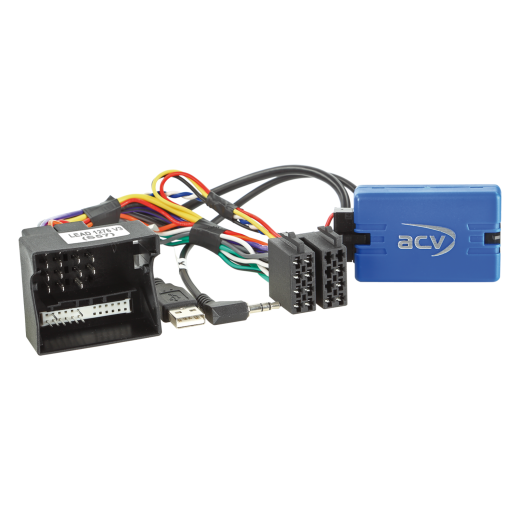

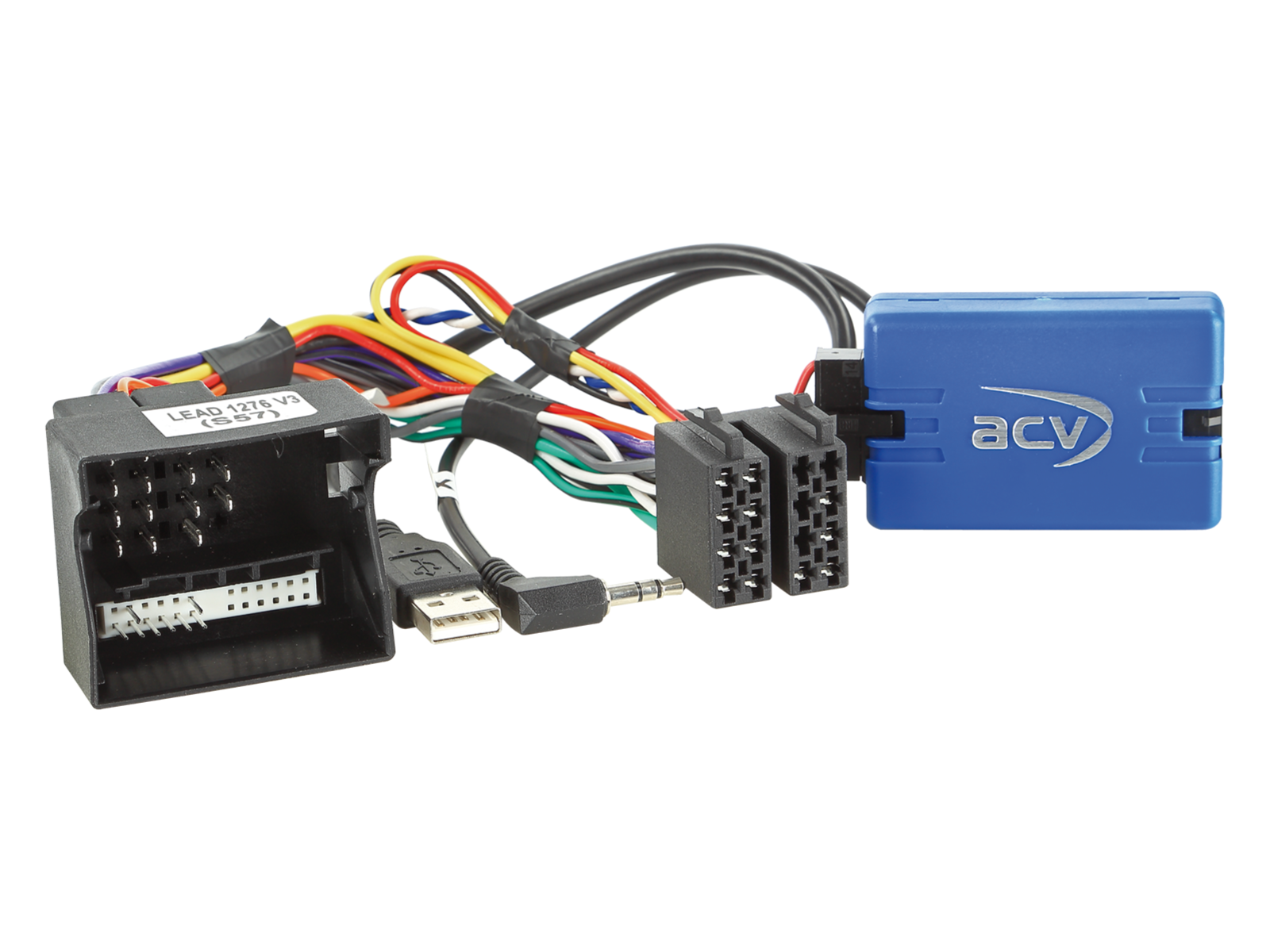

Kormánykerék gombvezérlő adapter DAF ACV SWC 42SDF001-0-hoz

Kormánykerék gombvezérlő adapter DAF ACV SWC 42SDF001-0

Őrizze meg az eredeti rádió kormányvezérlési funkcióit, amikor a gyári rádiót nem gyári egységre cseréli. Hasonlítsa össze a kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg arról, hogy azok megfelelnek technikailag és vizuálisan is. A végső beszerelés előtt mindig tesztelje a jármű funkcióit, a rendszer beállításait és a kormánykerék vezérlését (SWC).

Járművekhez

• DAF CF (2017 -> 2021) járművek gyári rádióval, gyári BT modullal, amely támogatja a telefonos gombok funkcióját, csatlakozás 40 tűs Quadlock DAF csatlakozón keresztül +12V, gyári AUX (3,5 mm jack) és gyári USB (USB-A), a kijelző információk nem támogatottak.
• DAF XF (2017 -> 2021) járművek gyári rádióval, gyári BT modullal, amely támogatja a telefonos gombok funkcióját, csatlakozás 40 tűs Quadlock DAF csatlakozón keresztül +12V, gyári AUX (3,5 mm jack) és gyári USB (USB-A), a kijelző információk nem támogatottak.

CAN Bus információk

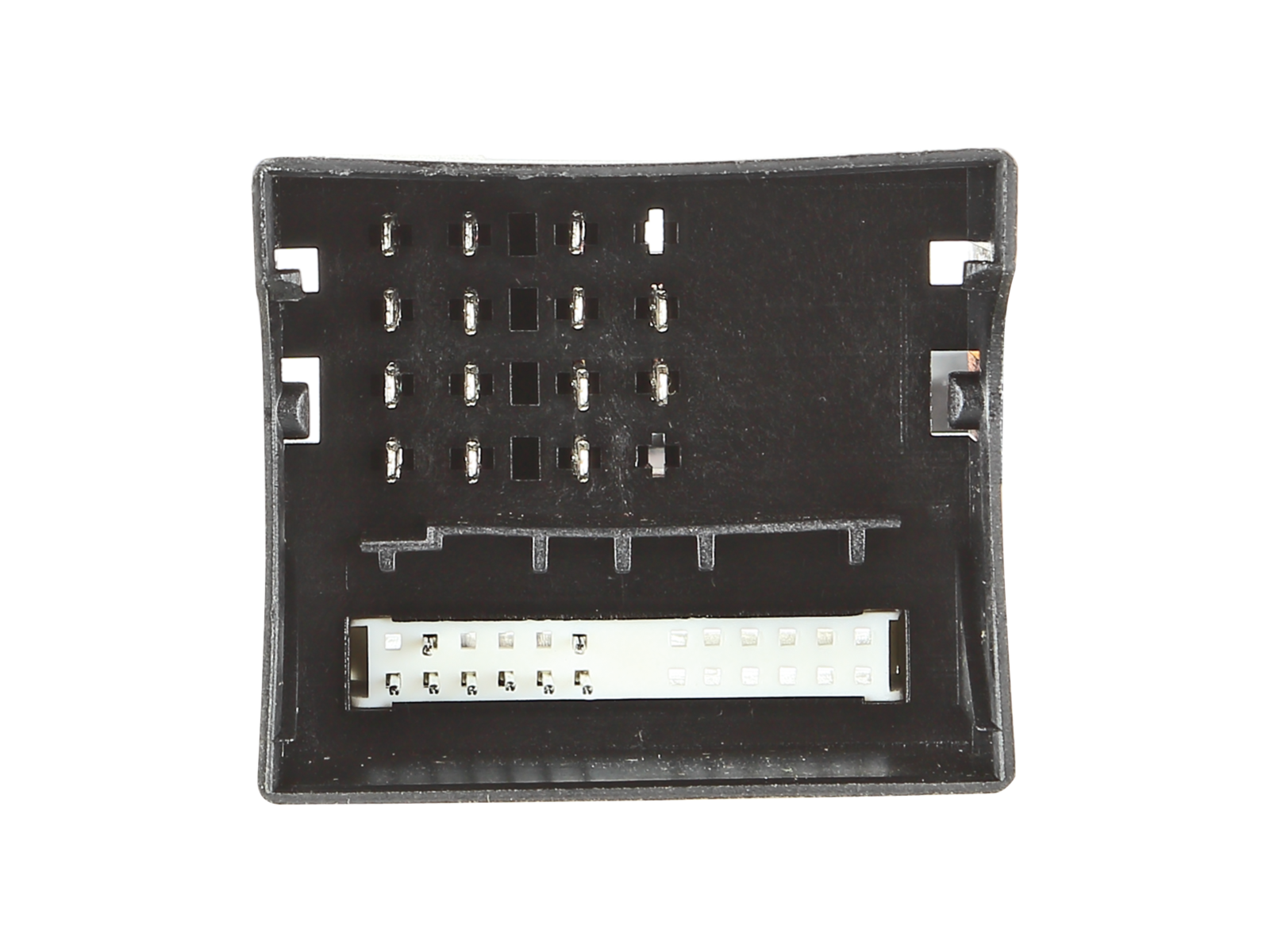

• Csatlakozás: 40 tűs Quadlock DAF csatlakozó +12V
• Gyári AUX: 3,5 mm jack
• Gyári USB: USB-A
• Telefonos gombok támogatása gyári BT modulon keresztül
• Kijelző információk nem támogatottak
• DIP kapcsolók – beállítás a BDA szerint
• Opcionális: feszültségátalakító 24V > 12V, max. 10A (30.3520-06)

Fontos kiegészítő információk

• Az adapter teljes aktiválásához rendelni kell egy csatlakozó kábelt a konkrét autórádió márkához.

Általános telepítési útmutató

Telepítés előtti ellenőrzés

1. Ellenőrizze a jármű összes vezérlési funkcióját és beállítását a gyári rádióval.
2. Gyári egység leszerelése feszültségmentesen történjen.
3. Ellenőrizze az összes interfész csatlakozást feszültségmentesen.

Csatlakoztatás és bekötési sorrend

1. Minden beállítást és konfigurálást feszültségmentesen végezzen.
2. Ellenőrizze a csatlakozó kábel konfigurációját.
3. Csatlakoztassa a kábelt az utólagos rádióhoz az útmutató szerint.
4. Csatlakoztassa a többi vezetéket az eszközhöz az útmutató szerint.
5. Fő áramellátó kapcsolatot csatlakoztassa utolsóként.
6. Végezze el a szoftveres konfigurációt az interfész leírása és a BDA szerint.
7. Konfigurálja az utólagos rádiót az SWC, kamera, kihangosító, antenna tápellátás funkciókra.
8. Végezze el a kormánykerék vezérlési funkcióinak és a járművel való kommunikációnak a tesztelését.

Interfész és HU kábel konfigurációjának módosítása

• Módosításokat feszültségmentesen végezze.
• Módosítás után kövesse az 5–8. lépéseket fent.

Interfész vagy járműrendszer meghibásodása esetén

• Helyezze vissza a járműbe a gyári egységet.
• Kapcsolja be a gyári egységet.
• Várjon a CAN Bus elalvására.
• Ellenőrizze az interfész hardveres konfigurációját.
• CAN Bus elalvása után kövesse az 5–8. lépéseket fent.

Kábelezés vagy vezetékek módosítása esetén

• A módosításokat csak szakértő személyzet végezheti.
• Csatlakoztatás előtt ellenőrizze az összhangot a gyártói követelményekkel és a garanciára gyakorolt hatást.
• Csatlakoztatás előtt ellenőrizze a működést mérésekkel és a jármű kapcsolási rajza szerint.
• A módosításokat saját felelősségre végezzék, a működés garanciája nélkül.
• A módosítások a jármű, eszköz vagy interfész esetleges károsodása esetén garancia nélkül történnek.
• Az előre szerelt kábelezés módosításai a termék garanciájának megszűnését okozhatják.
