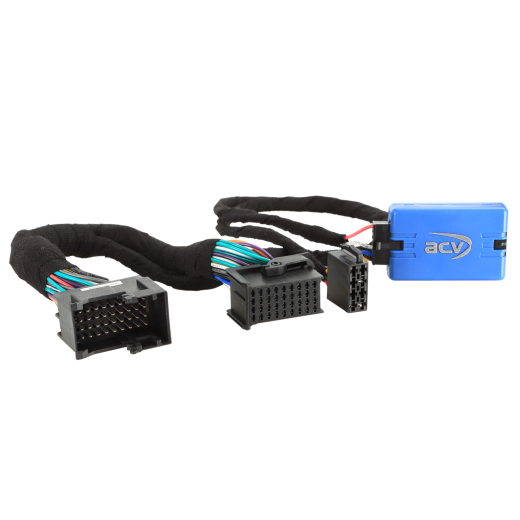

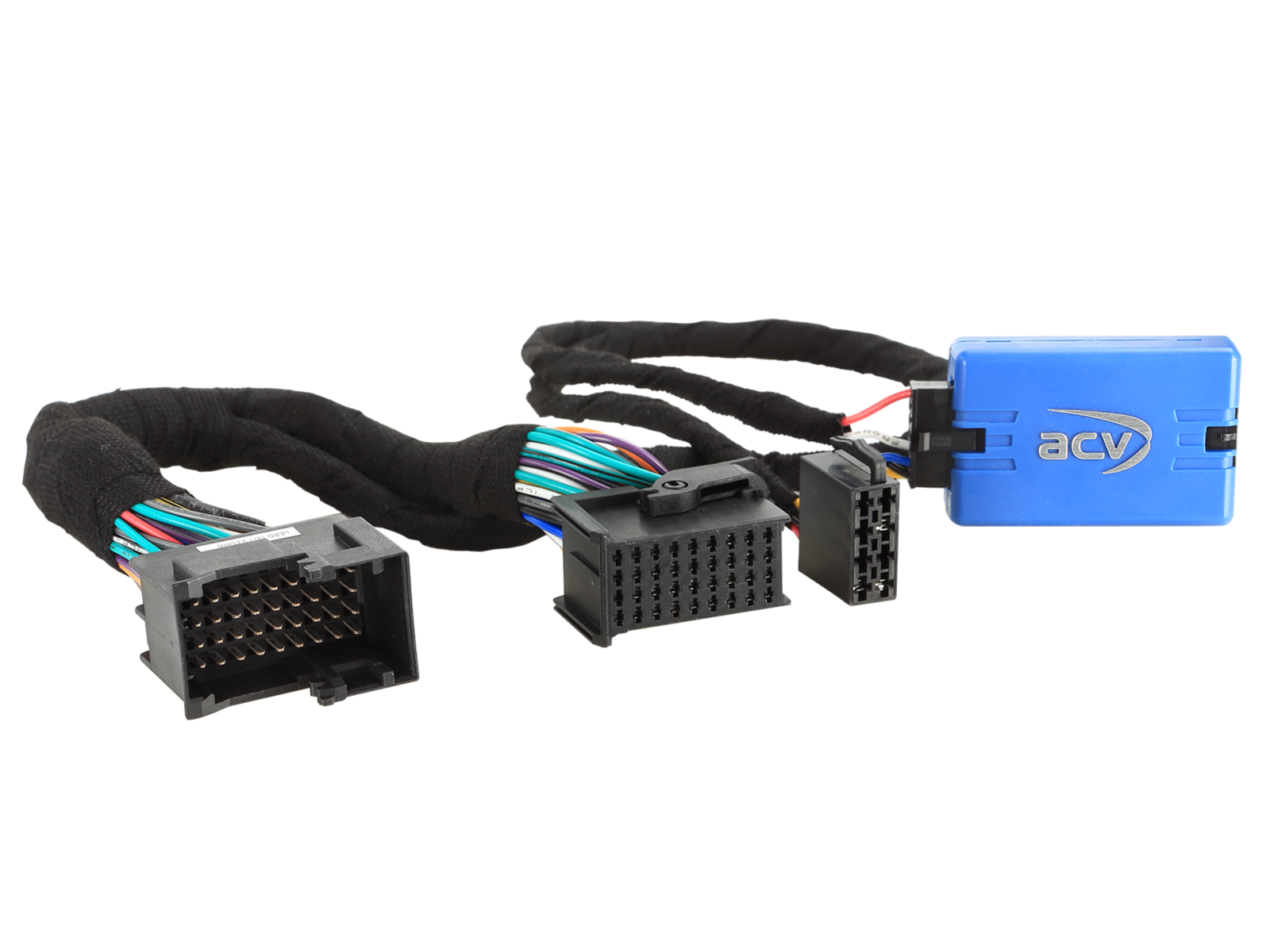

Kormánykerék gombvezérlő adapter DAF ACV SWC 42SDF002-0

Tartsa meg a kormánykerékről vezérelhető funkciókat, amikor az eredeti rádiót nem eredetire cseréli. Hasonlítsa össze a megjelenített kábelcsatlakozókat az autójában lévőkkel, és győződjön meg arról, hogy technikailag és vizuálisan is megegyeznek. A telepítés előtt ellenőrizze, hogy az autóban használták-e az említett eredeti rádiók valamelyikét. A végső telepítés előtt mindig tesztelje a jármű funkcióit, a rendszer beállításait és a kormánykerék vezérlést (SWC).

Autókhoz tervezve

DAF CF (2017 -> 2022) járművek OEM rádió nélkül vagy rádióelőkészítés nélkül, csatlakozás 38 tűs DAF csatlakozón keresztül +12V tápellátással az eredeti kábelből, 24V elektromos rendszerű járműveknél feszültségátalakító szükséges 24V > 12V max. 10A (30.3520-06), telefon gombok nem támogatottak, DIP kapcsolók beállítása BDA szerint.
DAF XF (2017 -> 2022) járművek OEM rádió nélkül vagy rádióelőkészítés nélkül, csatlakozás 38 tűs DAF csatlakozón keresztül +12V tápellátással az eredeti kábelből, 24V elektromos rendszerű járműveknél feszültségátalakító szükséges 24V > 12V max. 10A (30.3520-06), telefon gombok nem támogatottak, DIP kapcsolók beállítása BDA szerint.

CAN Bus információk

Csatlakozás: 38 tűs DAF csatlakozó +12V tápellátással az eredeti kábelből
A tápfeszültség ellenőrzése szükséges a telepítés előtt
24V rendszerű járműveknél feszültségátalakító szükséges 24V > 12V max. 10A (30.3520-06)
Telefon gombok nem támogatottak
DIP kapcsolók beállítása BDA szerint

Fontos kiegészítő információk

Az adapter teljes aktiválásához szükséges egy adott márkájú autórádióhoz való csatlakozó kábel rendelése.

Általános telepítési útmutató

Telepítés előtti ellenőrzés

Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM autórádióval (ha telepítve van).
Az OEM egység szétszerelését feszültségmentesen végezze.
Ellenőrizze az összes interfész csatlakozást feszültség nélkül.

Csatlakoztatás és bekötési sorrend

Minden beállítást és konfigurációt feszültség nélkül végezzen.
Ellenőrizze a csatlakozó kábel konfigurációját.
Csatlakoztassa a kábelt az utólagos rádióhoz az útmutató szerint.
Csatlakoztassa a többi vezetéket az eszközhöz az útmutató szerint.
A fő tápellátási kapcsolatot csatlakoztassa utolsóként.
Végezze el az interfész szoftveres konfigurációját a leírás és a BDA útmutatásai szerint.
Konfigurálja az utólagos rádiót a SWC, kamera, kihangosító, antenna tápellátás stb. funkciókhoz.
Végezze el a kormánykerék vezérlés és a járművel való kommunikáció tesztelését.

Interfész és HU kábel konfigurációjának módosítása

A változtatásokat feszültség nélkül végezze.
A változtatások után kövesse az 5–8 lépéseket fent.

Interfész vagy járműrendszer meghibásodása esetén

Helyezze vissza az eredeti OEM egységet a járműbe.
Kapcsolja be az OEM egységet.
Várja meg a CAN Bus elalvását.
Ellenőrizze az interfész hardveres konfigurációját.
A CAN Bus elalvása után kövesse az 5–8 lépéseket fent.

Kábelezés vagy vezetékezés módosítása esetén

A módosításokat csak szakmailag képzett személyzet végezheti.
A csatlakoztatás előtt ellenőrizze az összhangot a gyártó követelményeivel és a garanciára gyakorolt hatását.
A csatlakoztatás előtt ellenőrizze a funkciót méréssel és a jármű ábrája alapján.
A módosításokat saját felelősségére végzi, garancia nélkül a működésre.
A módosításokat garancia nélkül végzi az esetleges jármű, eszköz vagy interfész károkra.
Az előre szerelt kábelezés módosítása érvénytelenítheti a termék garanciáját.
