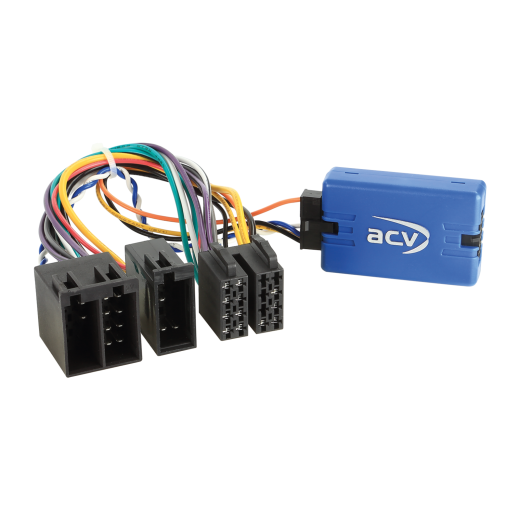

Kormánykerék gombvezérlő adapter DAF ACV SWC 42SDF003-0-hoz

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

kormánykerék adapter DAF LF (18->21)
További információ a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Leírás és paraméterek
Értékelés0
Kategóriák

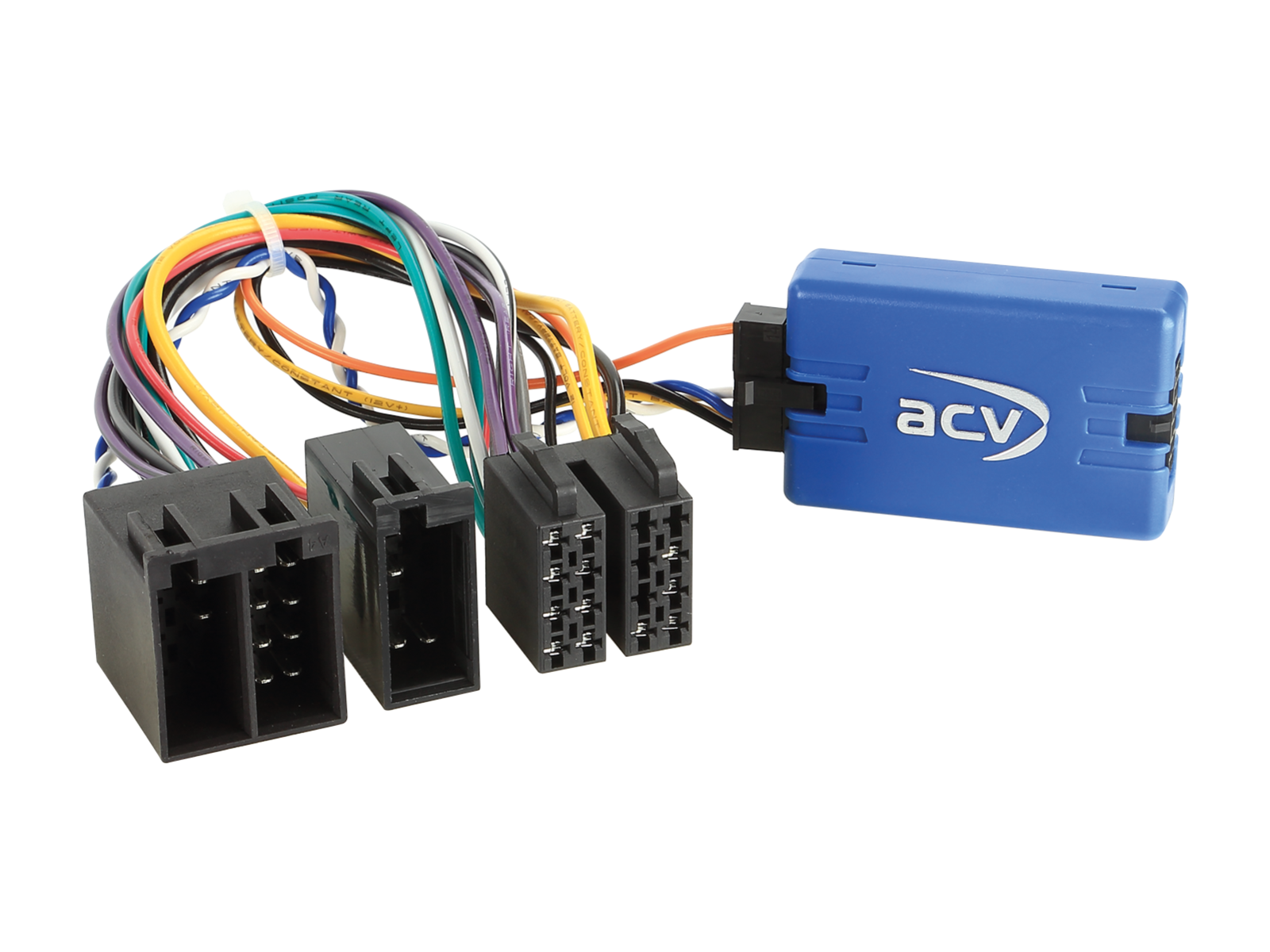

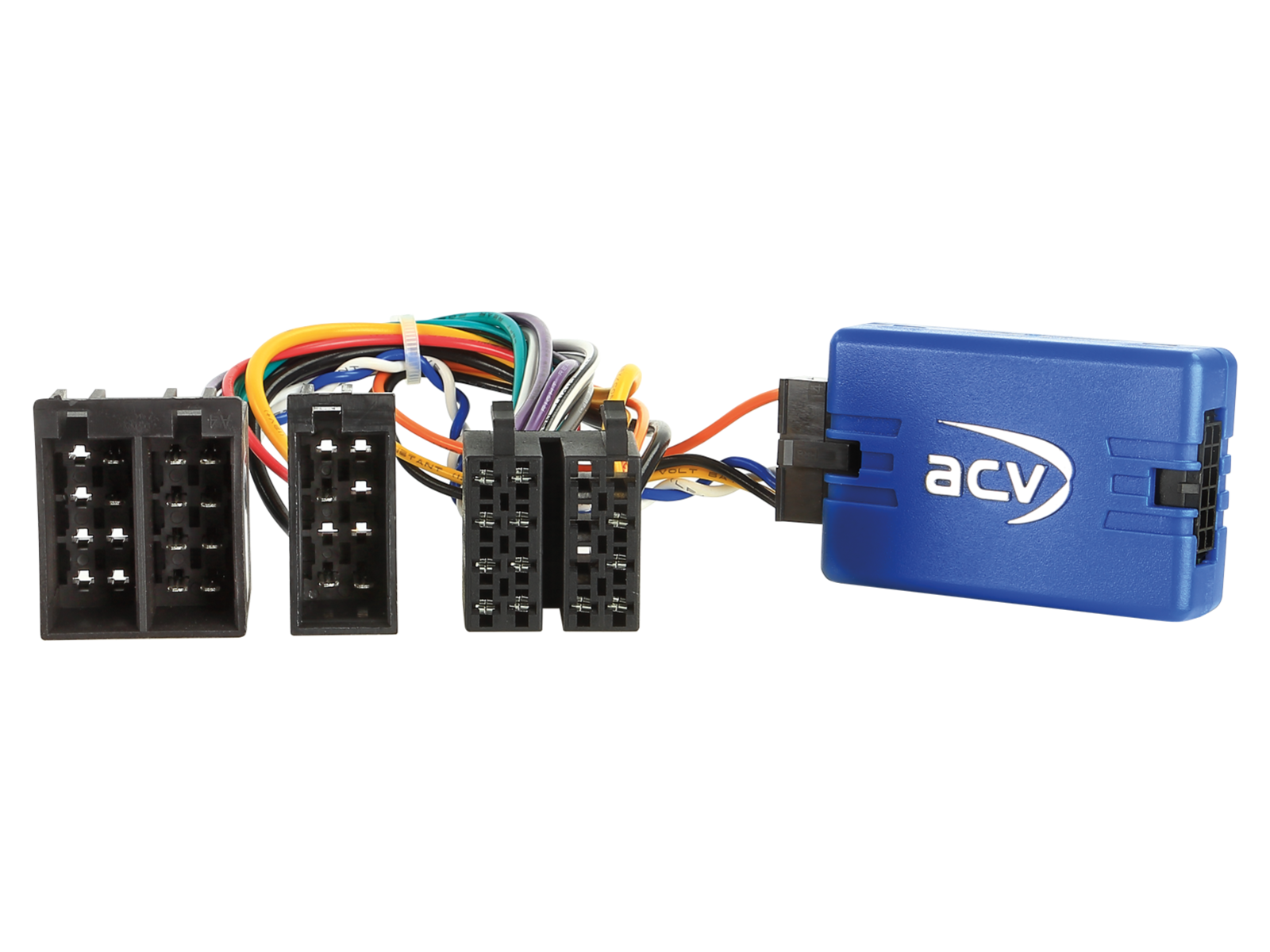

Kormánykerék gombvezérlő adapter DAF ACV SWC 42SDF003-0

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

DAF LF (2018 -> 2021) járművek OEM rádióval, ISO csatlakozóval, +12V táplálással, CAN Bus bekötési módosítás szükség szerint, telefon gombok nem támogatottak, 24V-os rendszer esetén szükséges átalakító 24V > 12V max. 10A (30.3520-06).

CAN Bus információk

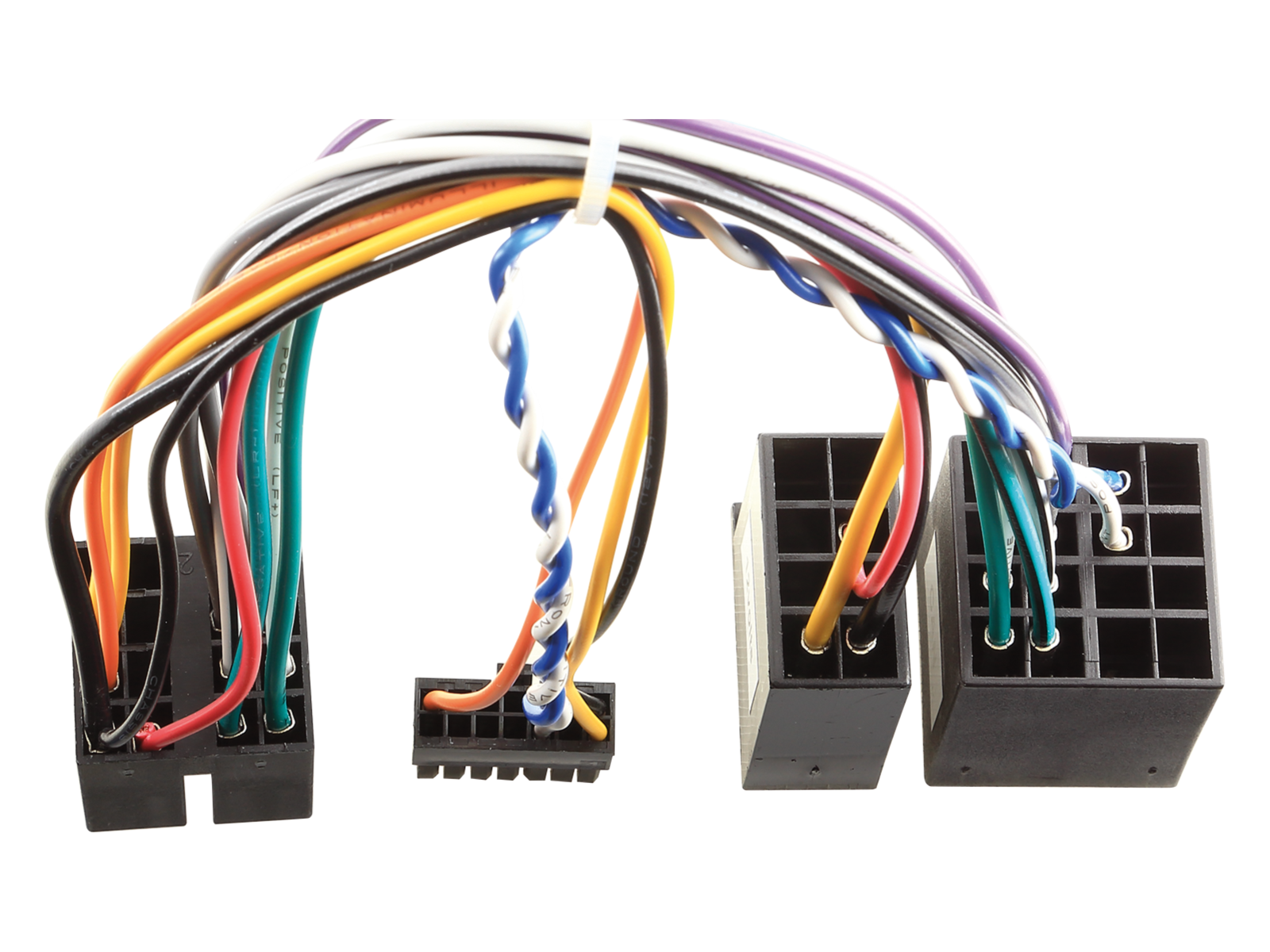

Csatlakozás: ISO csatlakozó
Táplálás: +12V (Klemme 30 állandó tápellátás / Klemme 15 kapcsolt tápellátás)
CAN Bus bekötési módosítás szükséges
Telefon gombok nem támogatottak
24V-os rendszer esetén szükséges feszültség átalakító 24V > 12V max. 10A (30.3520-06)

Fontos kiegészítő információk

Az adapter teljes aktiválásához szükséges a megfelelő kábel rendelése az adott márkájú autórádióhoz.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

Minden módosítást feszültségmentes állapotban végezzen.
A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

Telepítse vissza az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5. és 8. lépéseket.

Kábelezés módosítása esetén:

A bekötést és módosításokat csak szakképzett személy végezheti.
Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
A módosításokat saját felelősségre végzi, működési garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
