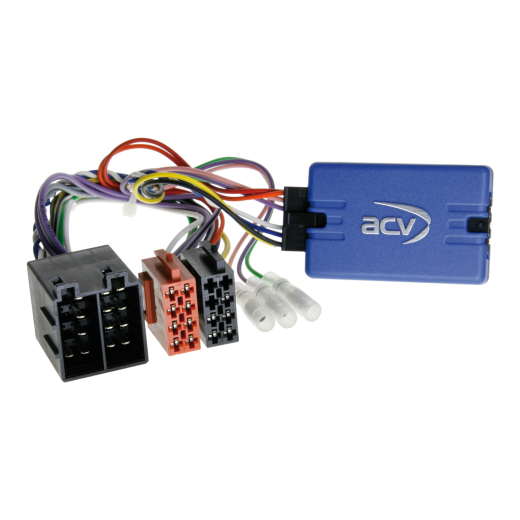

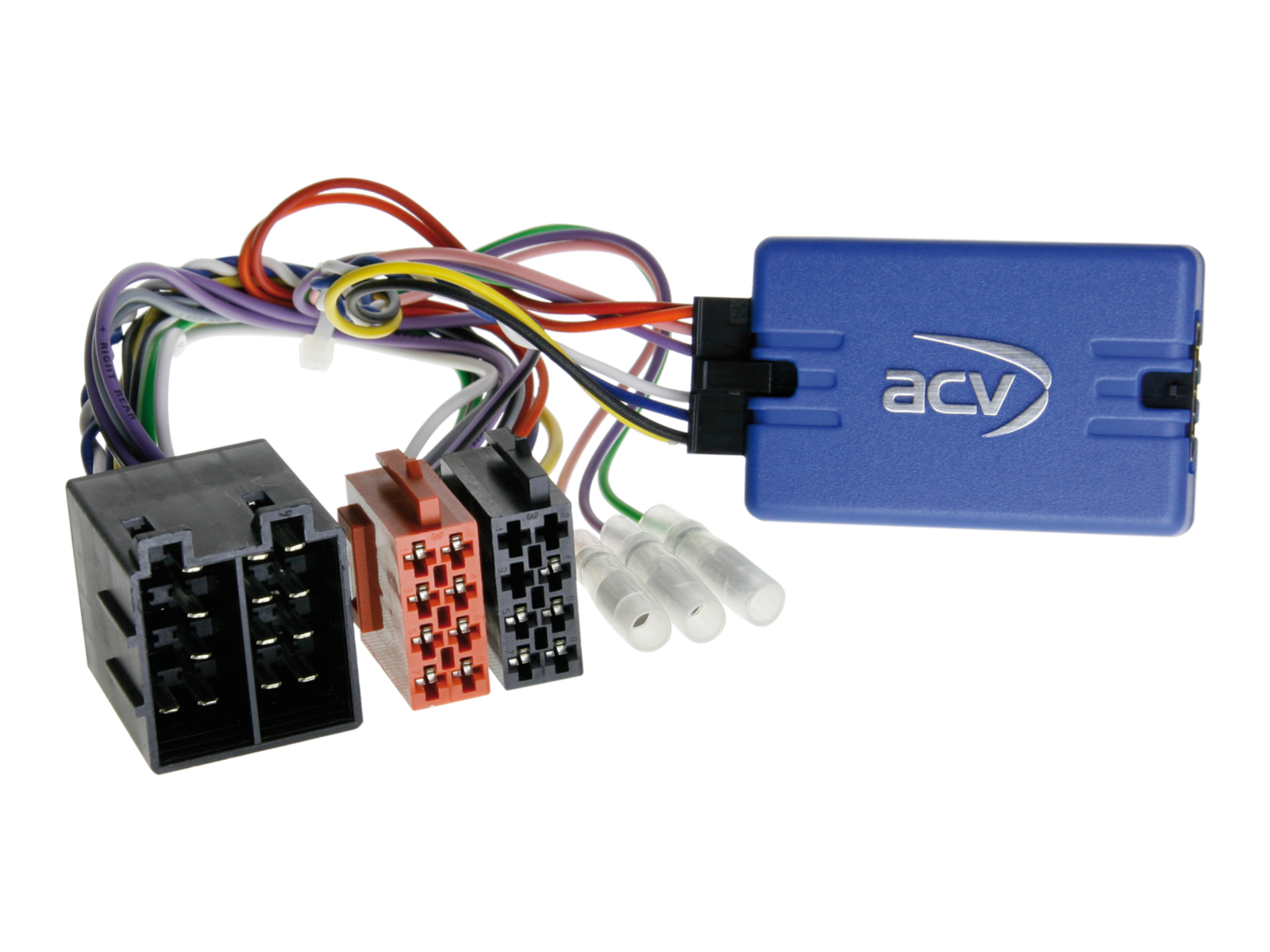

Kormánykerék gombvezérlő adapter Fiat ACV SWC 42SFA005-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

Fiat Bravo (ZAF 198) (2007/04 -> 2014/01) OEM Blaupunkt/VDO egységgel és ISO tápcsatlakozóval rendelkező CAN Bus
Fiat Ritmo (2007 -> 2014) OEM Blaupunkt/VDO egységgel és ISO tápcsatlakozóval rendelkező CAN Bus
Fiat Stilo (ZAF 192) (2001/08 -> 2004/09, 2003/06 -> 2006/04, 2006/04 -> 2008/01) OEM Blaupunkt/VDO egységgel és ISO tápcsatlakozóval rendelkező CAN Bus, Blue&Me rendszerrel rendelkező járművek esetén a Silverbox modult meg kell tartani, Visteon OEM egység nélkül.

CAN Bus információk

Csatlakozás: ISO csatlakozó.
Járművek OEM Blaupunkt/VDO egységgel.
Járművek CAN Bus rendszerrel az ISO táp csatlakozóban.
Blue&Me rendszerrel rendelkező járműveknél a Silverbox modult meg kell hagyni.
Járművek OEM Visteon egység nélkül.
Elérhető jelek: +12V gyújtás (Klemme 15), +12V világítás (Klemme 58), +12V tolató jel, GND kézifék.
Maximális terhelhetőség: 100 mA.
100 mA feletti terhelés esetén: relé tekercs minimális ellenállása 75 Ω (1 relé) vagy 150 Ω (2 relé).

Fontos kiegészítő információk

Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

Minden módosítást feszültségmentes állapotban végezzen.
A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

Telepítse vissza az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5. és 8. lépéseket.

Kábelezés módosítása esetén:

A bekötést és módosításokat csak szakképzett személy végezheti.
Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
A módosításokat saját felelősségre végzi, működési garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
