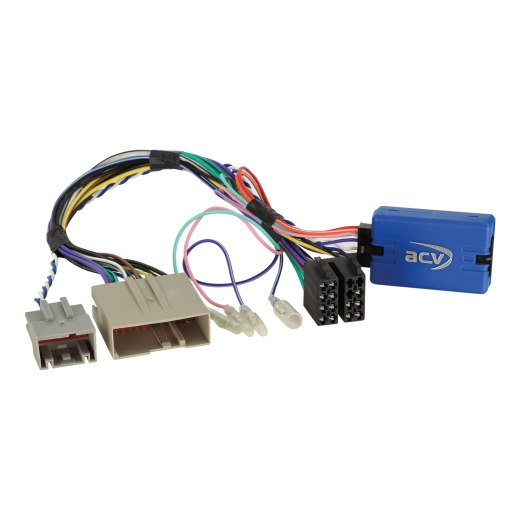

Kormánykerék gombvezérlő adapter Ford ACV SWC 42SFO019-0-hoz

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

kormánykerék adapter Ford Edge (2007->2010), Escape (2008->2012), Expedition (2007->2014), Explorer (2006->2010), Explorer Sport Trac (2007->2010), Five-Hundred (2005->2007), Focus US-model (2008->2011), Flex (2008->2011), Fusion US-model (2006->2012), Mustang (2005->2014), Taurus (2008->2012), Taurus X (2008->2009), F-150 F Series Pickup (2009->2012) a F-250 F Series Super Duty Pickup (2008->2012), Lincoln MKX (2007->2010), MKZ (2007->2010), Navigator (2007->2014) a Zephyr (2006->2012), Mercury Mariner (2008->2010), Milan (2006->2010), Montego (2005->2007), Mountaineer (2006->2010) a Sable (2008->2009)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Leírás és paraméterek
Értékelés0
Kategóriák

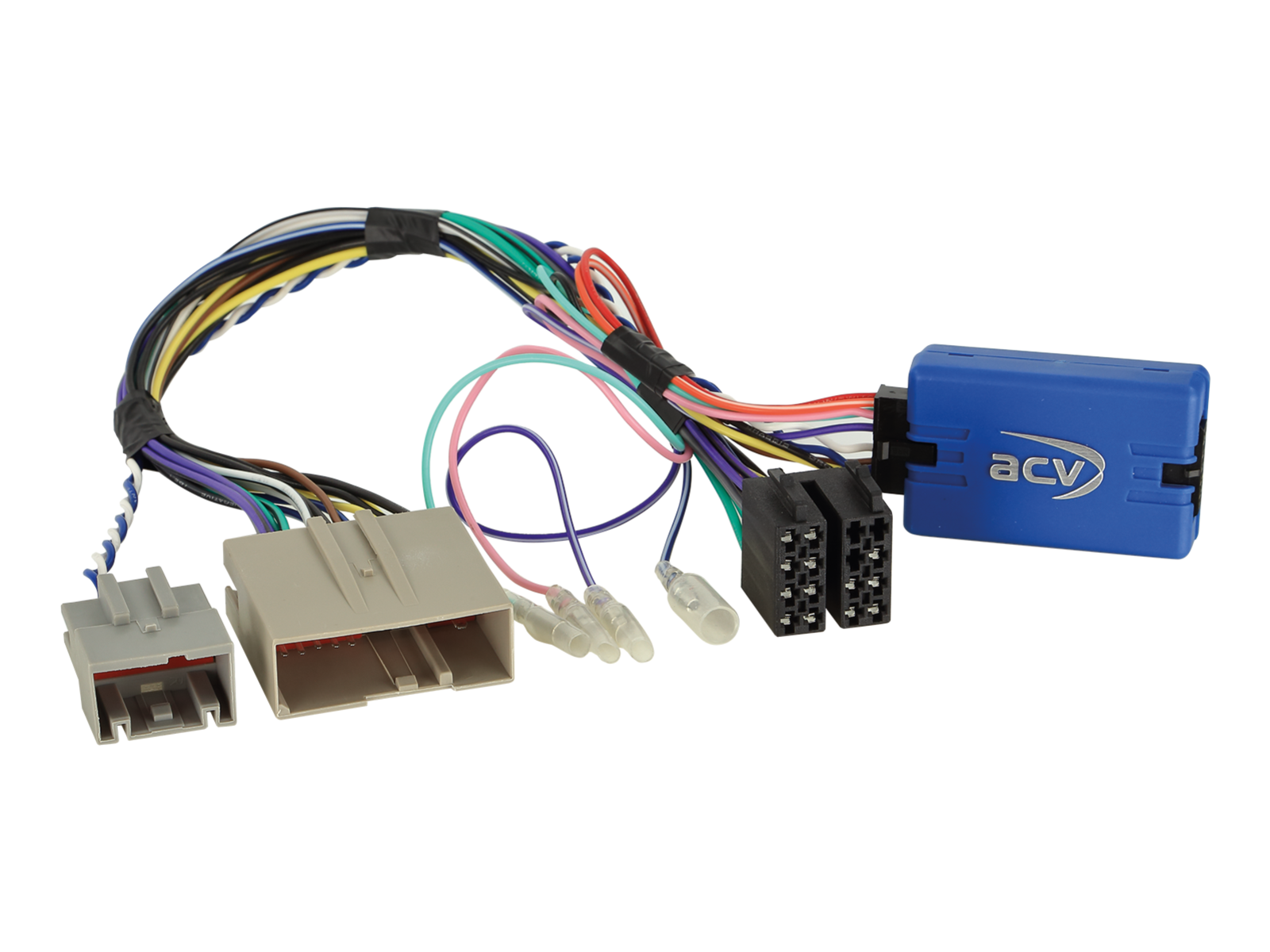

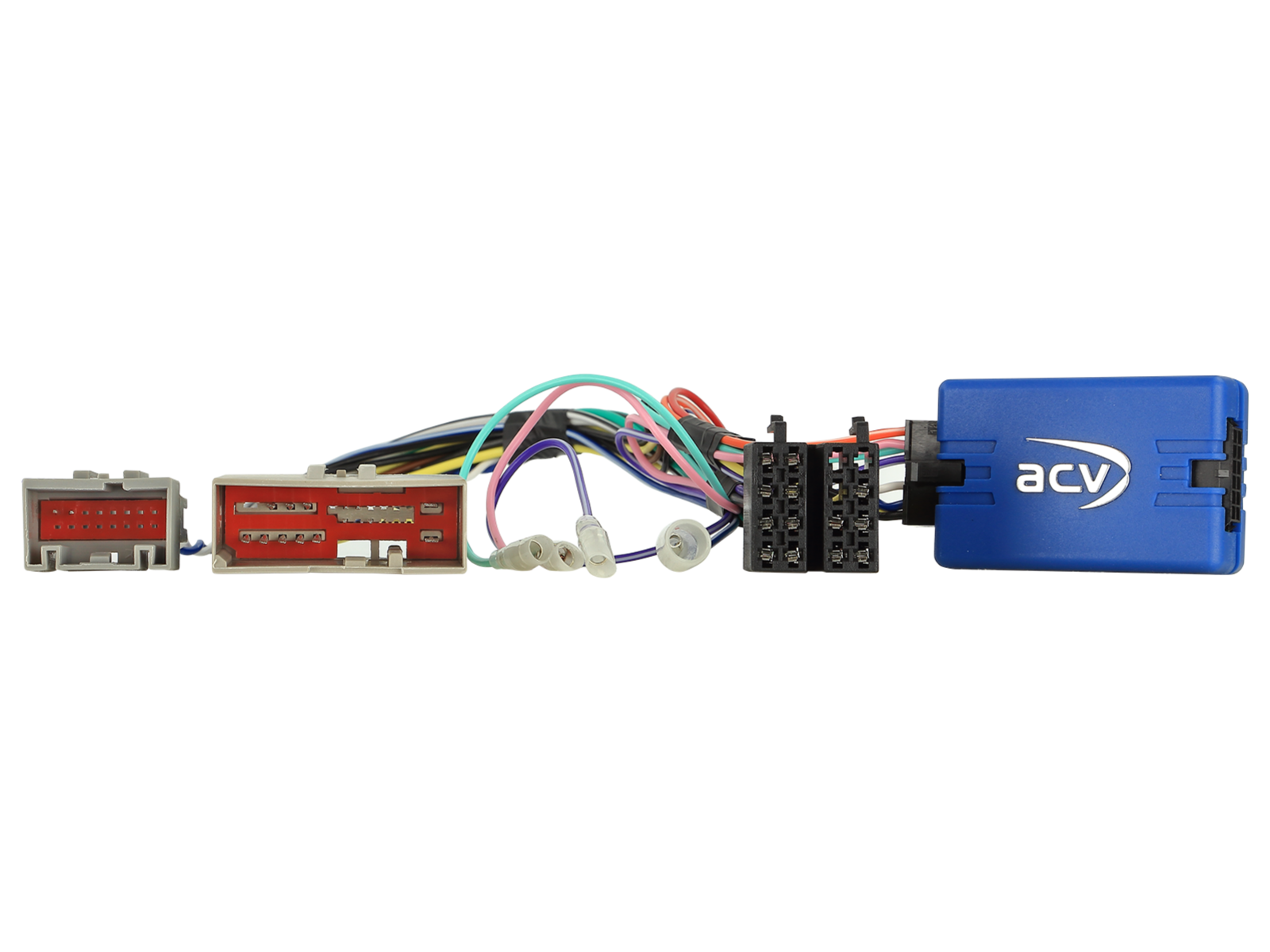

Kormánykerék gombvezérlő adapter Ford ACV SWC 42SFO019-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

Ford Edge (2007->2010), Escape (2008->2012), Expedition (2007->2014), Explorer (2006->2010), Explorer Sport Trac (2007->2010), Five-Hundred (2005->2007), Focus US modell (2008->2011), Flex (2008->2011), Fusion US modell (2006->2012), Mustang (2005->2014), Taurus (2008->2012), Taurus X (2008->2009), F-150 F Series Pickup (2009->2012), F-250 F Series Super Duty Pickup (2008->2012)

Lincoln MKX (2007->2010), MKZ (2007->2010), Navigator (2007->2014), Zephyr (2006->2012)

Mercury Mariner (2008->2010), Milan (2006->2010), Montego (2005->2007), Mountaineer (2006->2010), Sable (2008->2009)

CAN Bus információk

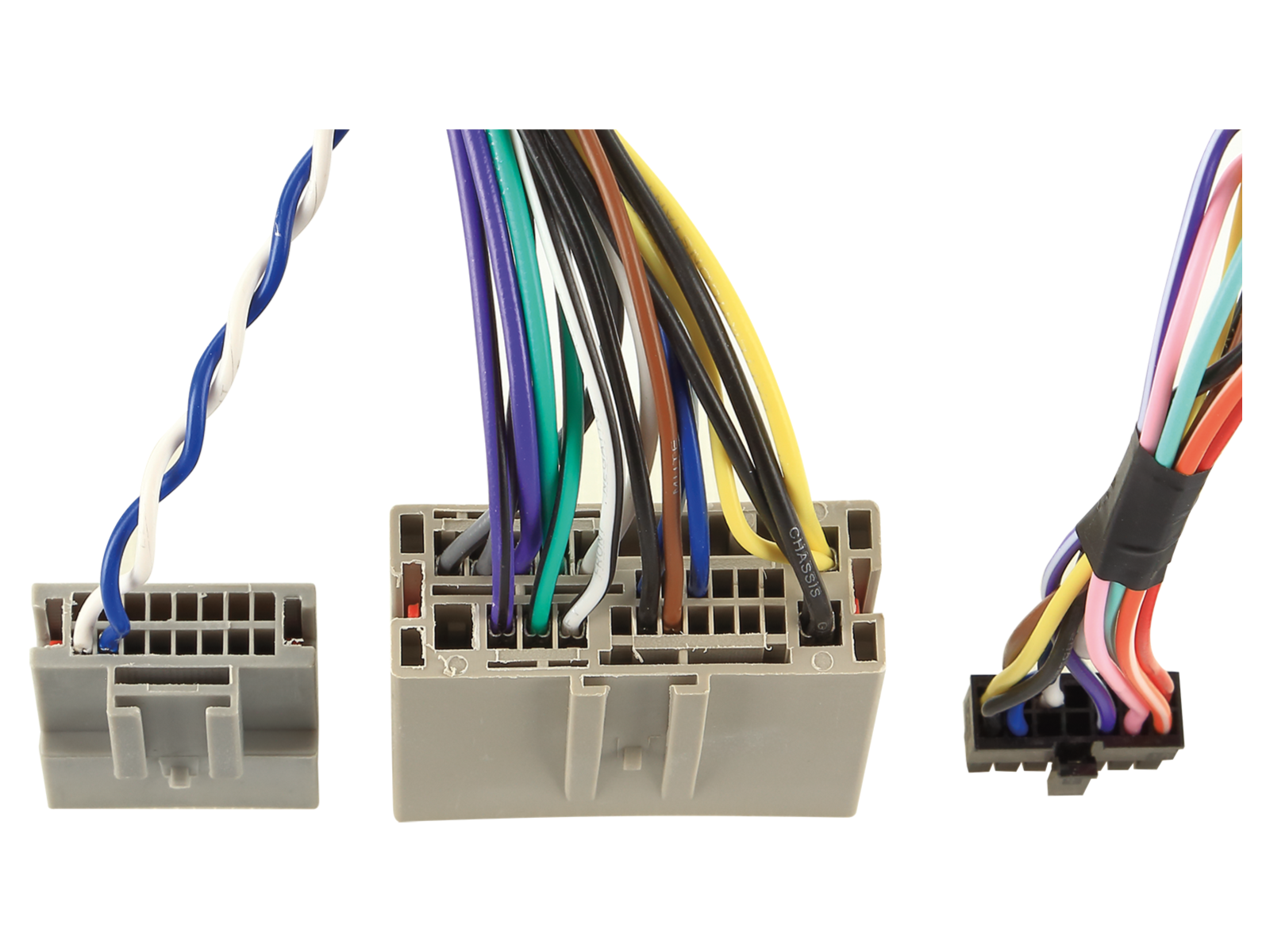

Csatlakozás: 24 pin / 16 pin Ford csatlakozó.
Járművek OEM audiorendszer nélkül.
Járművek Rear Seat Entertainment rendszer nélkül.
Elérhető jelek: +12V gyújtás (Klemme 15), +12V világítás (Klemme 58), +12V tolató jel, GND kézifék.
Maximális terhelhetőség: 100 mA.
100 mA feletti terhelés esetén: relé tekercs minimális ellenállása 75 Ω (1 relé) vagy 150 Ω (2 relé).

Fontos kiegészítő információk

Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

Minden módosítást feszültségmentes állapotban végezzen.
A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

Telepítse vissza az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5. és 8. lépéseket.

Kábelezés módosítása esetén:

A bekötést és módosításokat csak szakképzett személy végezheti.
Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
A módosításokat saját felelősségre végzi, működési garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
