Kormánykerék gombvezérlő adapter Hyundai / Kia ACV SWC 42A-1180-004-0-hoz

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

kormány adapter Hyundai Azera (11->17), Elantra (11->15), H350 (15->19), i10 (13->19), i20 (14->20), i30 (12->17), i40 (11->19), i45 (09->14), i800 (07->21), ix20 (10->19), ix35 (10->15), ix45 (13->18), Santa Fe (12->18), Sonata (09->14), Tucson (10->20) / Kia Cee’d (12->15), Forte (12->16), Optima (12->15), Picanto (11->17), Pro-Cee’d (13->15), Rio (11->15), Soul (11->16), Sorento (12->15), Sportage (10->16)
További információ a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Leírás és paraméterek
Értékelés0
Kategóriák

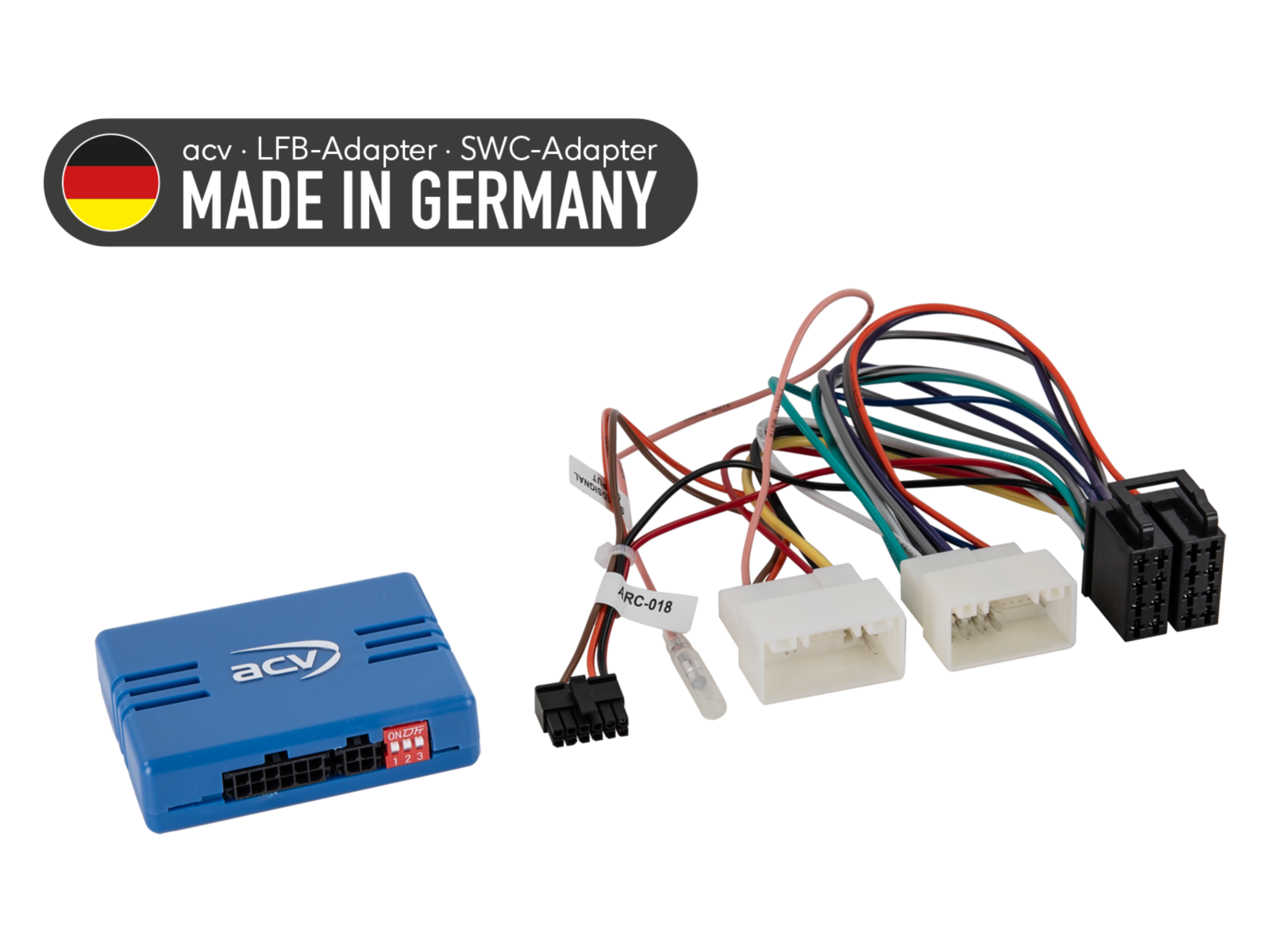

Kormánykerék gombvezérlő adapter Hyundai / Kia ACV SWC 42A-1180-004-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

Hyundai Azera (2011 -> 2017) - eredeti OEM rádió.
Hyundai Elantra (2011 -> 2015) - eredeti OEM rádió.
Hyundai H350 (06/2015 -> 12/2019) - eredeti OEM rádió.
Hyundai i10 [IA] (11/2013 -> 12/2016) - eredeti OEM rádió.
Hyundai i10 [IA] (01/2017 -> 12/2019) - eredeti OEM rádió. 2016-os és újabb modellek OEM navigáció nélkül.
Hyundai i20 [GB] (12/2014 -> 06/2018) - eredeti OEM rádió. 2016-os és újabb modellek OEM navigáció nélkül.
Hyundai i20 [GB] (07/2018 -> 09/2020) - eredeti OEM rádió. 2016-os és újabb modellek OEM navigáció nélkül.
Hyundai i30 [GD/GDH] (03/2012 -> 05/2015) - eredeti OEM rádió.
Hyundai i30 [GD/GDH] (05/2015 -> 05/2017) - eredeti OEM rádió.
Hyundai i40 [VF] (09/2011 -> 05/2015) - eredeti OEM rádió.
Hyundai i40 [VF] (05/2015 -> 08/2018) - eredeti OEM rádió. 2016-os és újabb modellek OEM navigáció nélkül.
Hyundai i40 [VF] (10/2018 -> 07/2019) - eredeti OEM rádió. 2016-os és újabb modellek OEM navigáció nélkül.
Hyundai i45 (2009 -> 2014) - eredeti OEM rádió.
Hyundai i800 (2007 -> 2021) - eredeti OEM rádió. 2016-os és újabb modellek OEM navigáció nélkül.
Hyundai ix20 [JC] (11/2010 -> 07/2015) - eredeti OEM rádió. Járművek OEM navigáció nélkül. OEM navigációval rendelkező járművekhez használja a 42a-1180-002 adaptert.
Hyundai ix20 [JC] (08/2015 -> 07/2019) - eredeti OEM rádió. Járművek OEM navigáció nélkül. OEM navigációval rendelkező járművekhez használja a 42a-1180-002 adaptert.
Hyundai ix35 [EL] (03/2010 -> 09/2013) - eredeti OEM rádió.
Hyundai ix35 [EL] (09/2013 -> 07/2015) - eredeti OEM rádió.
Hyundai ix45 (2013 -> 2018) - eredeti OEM rádió. 2016-os és újabb modellek OEM navigáció nélkül.
Hyundai Santa-Fe [DM] (10/2012 -> 11/2015) - eredeti OEM rádió.
Hyundai Santa-Fe [DM] (12/2015 -> 08/2018) - eredeti OEM rádió. 2016-os és újabb modellek OEM navigáció nélkül.
Hyundai Sonata [YF] (2009 -> 2014) - eredeti OEM rádió.
Hyundai Tucson [TL] (04/2010 -> 06/2015) - eredeti OEM rádió.
Hyundai Tucson [TL] (07/2015 -> 07/2018) - eredeti OEM rádió. Continental OEM navigációval rendelkező járművek.
Hyundai Tucson [TL] (07/2018 -> 12/2020) - eredeti OEM rádió. Continental OEM navigációval rendelkező járművek.

Kia Cee'd [JD] (06/2012 -> 09/2015) - eredeti OEM rádió.
Kia Forte (2012 -> 2016) - eredeti OEM rádió.
Kia Optima [TF] (06/2012 -> 10/2013) - eredeti OEM rádió.
Kia Optima [TF] (10/2013 -> 10/2015) - eredeti OEM rádió.
Kia Picanto [TA] (09/2011 -> 04/2015) - eredeti OEM rádió.
Kia Picanto [TA] (04/2015 -> 03/2017) - eredeti OEM rádió.
Kia Pro-Cee'd [JD] (07/2013 -> 09/2015) - eredeti OEM rádió.
Kia Rio [UB] (09/2011 -> 01/2015) - eredeti OEM rádió.
Kia Soul [AM] (09/2011 -> 03/2014) - eredeti OEM rádió.
Kia Soul [PS] (03/2014 -> 11/2016) - eredeti OEM rádió.
Kia Sorento [XM] (10/2012 -> 03/2015) - eredeti OEM rádió.
Kia Sportage [SL] (08/2010 -> 03/2014) - eredeti OEM rádió.
Kia Sportage [SL] (03/2014 -> 01/2016) - eredeti OEM rádió.

Műszaki információk

Analóg csatlakozás.
Csatlakozó: 24 pin / 18 pin Hyundai.
Határévjáratok esetén használja a 42a-1180-00c kábelköteget (ISO/Mini ISO + 24 pin / 18 pin kábelköteg).
Ellenőrizze a DIP kapcsolók beállítását az aftermarket fejegységen (HU).
Járművek OEM erősítő rendszer és OEM navigáció nélkül.
OEM navigációval rendelkező járművek: használja a 42a-1180-004-nav kábelköteget.
Eltérő pin kiosztású járművek és OEM navigációval rendelkező járművek esetén mindig ellenőrizze a pin kiosztást csatlakoztatás előtt, hogy elkerülje a jármű vagy az aftermarket készülék meghibásodását.

Diagnosztikai LED kijelzés:

Kék világítás: az interface aktív, +12 V gyújtás jelen van.
Piros világítás: a kormánygombok funkciója érzékelve.

Fontos kiegészítő információk

Alkalmas Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker aftermarket rádiókhoz.
Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

Minden módosítást feszültségmentes állapotban végezzen.
A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

Telepítse vissza az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket.

Kábelezés módosítása esetén:

A bekötést és módosításokat csak szakképzett személy végezheti.
Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
A módosításokat saját felelősségre végzi, működési garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
