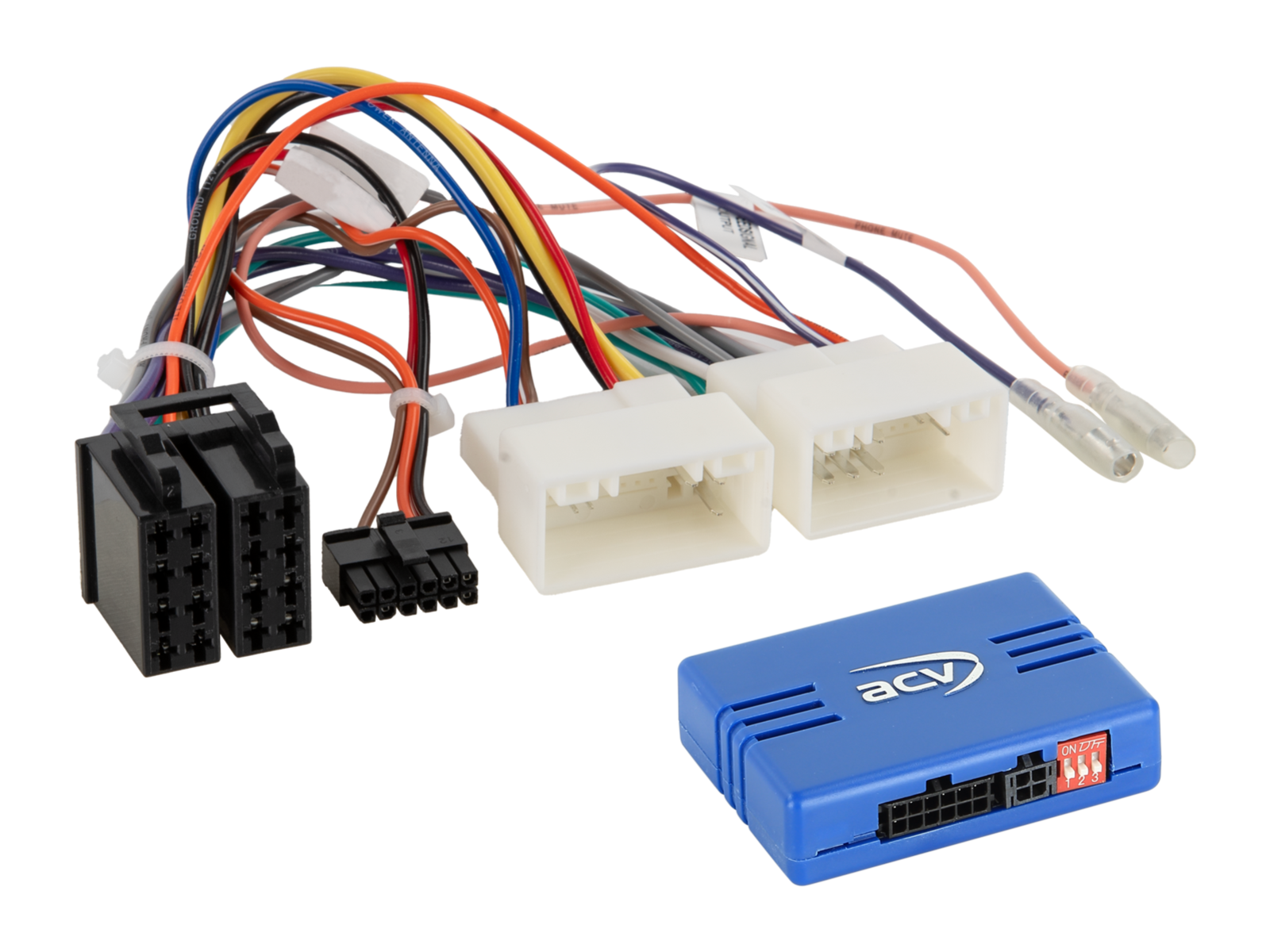

Kormánykerék gombvezérlő adapter Hyundai / Kia ACV SWC 42A-1180-004NAV-0-hoz

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

Kormánykerék adapter Hyundai Azera (11->17), Elantra (11->15), H350 (06/15->12/19), i10 (IA) (11/13->12/16, 01/17->12/19), i20 (GB) (12/14->06/18, 07/18->09/20), i30 (GD/GDH) (03/12->05/15, 05/15->05/17), i40 (VF) (09/11->05/15, 05/15->08/18, 10/18->07/19), i45 (09->14), i800 (07->21), ix35 (EL) (03/10->09/13, 09/13->07/15), ix45 (13->18), Santa-Fe (DM) (10/12->11/15, 12/15->08/18), Sonata (YF) (09->14), Tucson (TL) (04/10->06/15) és (JaD)'d (06/12->09/15), Forte (12->16), Optima (TF) (06/12->10/13, 10/13->10/15), Picanto (TA) (09/11->04/15, 04/15->03/17), Pro-Cee) (07/17), Rio (9/1)'d (UB) (11.09.->15.01.), soul (AM) (09/11->03/14), Soul (PS) (03/14->11/16), Sorento (XM) (10/12->03/15), Sportage (SL) (08/10->03/14, 03/14->01/16)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

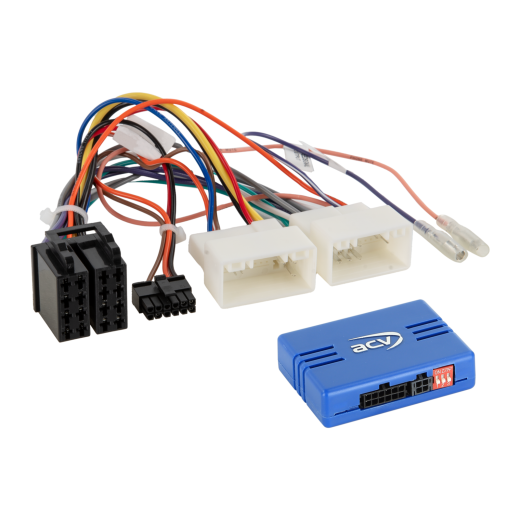

Kormánykerék gombvezérlő adapter Hyundai / Kia ACV SWC 42A-1180-004NAV-0-hoz

Leírás és paraméterek
Értékelés0
Kategóriák

Kormánygomb-vezérlő adapter Hyundai / Kia ACV SWC 42A-1180-004NAV-0

Tartsa meg az autórádió eredeti kormányvezérlési funkcióit, amikor az eredeti rádiót utólagos egységre cseréli. A jármű felszereltségétől, az új autórádió funkcióitól és szoftverétől függően előfordulhat, hogy bizonyos funkciók korlátozottak vagy másokkal helyettesítettek lesznek. Hasonlítsa össze a kábelek csatlakozóit a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az egyik felsorolt OEM rádió volt-e eredetileg telepítve. A végső összeszerelés előtt ellenőrizze a jármű funkcionalitását, a rendszer beállításait és a kormányvezérlés (SWC) megfelelő működését.

Járművekhez

Hyundai Azera (2011 -> 2017) - eredeti OEM rádió.
Hyundai Elantra (2011 -> 2015) - eredeti OEM rádió.
Hyundai H350 (06/2015 -> 12/2019) - eredeti OEM rádió.
Hyundai i10 (IA) (11/2013 -> 12/2016) - eredeti OEM rádió.
Hyundai i10 (IA) (01/2017 -> 12/2019) - eredeti OEM rádió.
Hyundai i20 (GB) (12/2014 -> 06/2018) - eredeti OEM rádió.
Hyundai i20 (GB) (07/2018 -> 09/2020) - eredeti OEM rádió.
Hyundai i30 (GD/GDH) (03/2012 -> 05/2015) - eredeti OEM rádió.
Hyundai i30 (GD/GDH) (05/2015 -> 05/2017) - eredeti OEM rádió.
Hyundai i40 (VF) (09/2011 -> 05/2015) - eredeti OEM rádió.
Hyundai i40 (VF) (05/2015 -> 08/2018) - eredeti OEM rádió.
Hyundai i40 (VF) (10/2018 -> 07/2019) - eredeti OEM rádió.
Hyundai i45 (2009 -> 2014) - eredeti OEM rádió.
Hyundai i800 (2007 -> 2021) - eredeti OEM rádió.
Hyundai ix35 (EL) (03/2010 -> 09/2013) - eredeti OEM rádió.
Hyundai ix35 (EL) (09/2013 -> 07/2015) - eredeti OEM rádió.
Hyundai ix45 (2013 -> 2018) - eredeti OEM rádió. Járművek eredeti Continental OEM Sat Nav rádióval.
Hyundai Santa-Fe (DM) (10/2012 -> 11/2015) - eredeti OEM rádió.
Hyundai Santa-Fe (DM) (12/2015 -> 08/2018) - eredeti OEM rádió.
Hyundai Sonata (YF) (2009 -> 2014) - eredeti OEM rádió.
Hyundai Tucson (TL) (04/2010 -> 06/2015) - eredeti OEM rádió.

Kia Cee'd (JD) (06/2012 -> 09/2015) - eredeti OEM rádió.
Kia Forte (2012 -> 2016) - eredeti OEM rádió.
Kia Optima (TF) (06/2012 -> 10/2013) - eredeti OEM rádió.
Kia Optima (TF) (10/2013 -> 10/2015) - eredeti OEM rádió.
Kia Picanto (TA) (09/2011 -> 04/2015) - eredeti OEM rádió.
Kia Picanto (TA) (04/2015 -> 03/2017) - eredeti OEM rádió.
Kia Pro-Cee'd (JD) (07/2013 -> 09/2015) - eredeti OEM rádió.
Kia Rio (UB) (09/2011 -> 01/2015) - eredeti OEM rádió.
Kia Soul (AM) (09/2011 -> 03/2014) - eredeti OEM rádió.
Kia Soul (PS) (03/2014 -> 11/2016) - eredeti OEM rádió.
Kia Sorento (XM) (10/2012 -> 03/2015) - eredeti OEM rádió.
Kia Sportage (SL) (08/2010 -> 03/2014) - eredeti OEM rádió.
Kia Sportage (SL) (03/2014 -> 01/2016) - eredeti OEM rádió.

Műszaki információk

Analóg csatlakozás.
Csatlakozó: 24 Pin / 18 Pin Hyundai Sat Nav.
Támogatás az OEM erősítő és az OEM navigáció nélküli járművekhez.
Más pin-kiosztású járműveknél ellenőrizze a csatlakozás előtt, hogy elkerülje a jármű vagy eszköz károsodását.
Diagnosztikai LED jelzés:
- Kék állandó fény – aktív interfész, +12 V gyújtásfeszültség van jelen.
- Piros fény – a kormányvezérlő gomb funkciója felismerve.

Általános telepítési útmutató

Ellenőrzés a telepítés előtt:

Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM főegységgel.
Kapcsolja le az eredeti rádiót (OEM HU) feszültség nélkül.
Ellenőrizze az összes interfész kapcsolatát, hogy helyesen vannak-e csatlakoztatva – feszültség nélkül.

Csatlakoztatás és bekötési sorrend:

Ellenőrizze az interfész beállítását és HW konfigurációját – feszültség nélkül.
Ellenőrizze a csatlakozókábel konfigurációját a HU-hoz – feszültség nélkül.
Csatlakoztassa a kábelt a HU-hoz az utólagos eszköz kézikönyvének megfelelően.
Csatlakoztassa a többi vezetéket az eszköz kézikönyve szerint.
Kösse össze a teljes telepítést a járművel – a fő tápcsatlakozót csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy a kézikönyv utasításai szerint.
Állítsa be az utólagos HU-t (pl. kormányvezérlés, kamera, kihangosító, antenna táplálása).
Végezze el a kormányvezérlés és a járművel való kommunikáció funkcionális tesztjét.

Interfész és HU kábel konfigurációjának módosítása:

Minden változtatást feszültség nélkül végezzen el.
Ismételje meg az 5-8 lépéseket fentebb.

Az interfész vagy a járműrendszer meghibásodása esetén:

Telepítse újra az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5 és 6 lépéseket fentebb.

Vezetékezés vagy kábelvezetés módosítása esetén:

A bekötést és a módosításokat csak szakszerűen képzett személyzet végezheti.
Minden változtatást a bekötés előtt a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell.
Minden módosítást a bekötés előtt méréssel és a jármű kapcsolási rajzával összehasonlítva kell ellenőrizni.
A módosításokat saját felelősségre, a működésre vonatkozó garancia nélkül végzik.
A módosítások saját kockázatra, a jármű, eszköz vagy interfész károsodásának kizárása nélkül történnek.
Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
