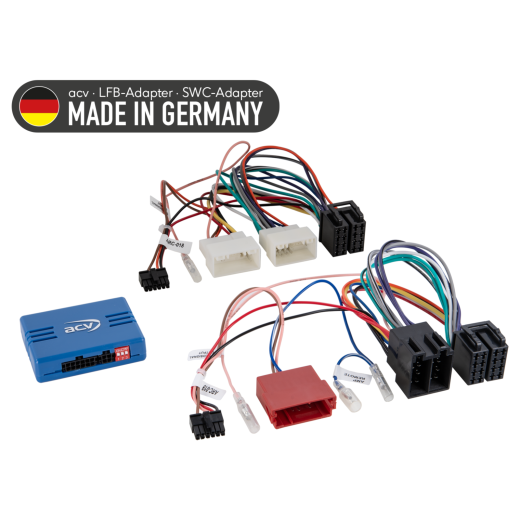

Kormánykerék gombvezérlő adapter Hyundai / Kia ACV SWC 42A-1180-00C-0-hoz

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

Kormánykerék adapter Hyundai Azera (11->17), Elantra (11->15), Genesis (BK) (11/10->03/13, 03/13->10/13), H1 (TQ) (07/08->08/18, 09/19->07/20), i10 (PA) (10/08->12/10, 01/11->10/13), i10 (IA) (11/13->12/16, 01/17->12/19), i20 (PB) (04/09->06/12, 07/12->11/14), i20 (GB) (12/14->06/18, 07/18->09/20), i30 (FD/FDH) modellekhez (09/07->10/10, 08/10->08/12), i30 (GD/GDH) (03/12->05/15), i40 (VF) (09/11->05/15, 05/15->08/18, 05/15->08/18, 10/18, 9-18/18), i30 (GD/GDH) i800 (07->21), ix20 (JC) (11/10->07/15, 08/15->07/19), ix35 (EL) (03/10->07/15), ix45 (13->18), Santa Fé (CM) (01/10-DM) (10/12->11/15, 12/15->08/18), szonáta (NF) (08/08->03/10), Sonata (YF) (11->14), Tucson (10->15, TL 07/15->07/18, 07/18->12/20) és Kia Carens (BK) (10/06->03/03/13), (06/06->12/09), Cee'd (ED) (10/09->03/13), Cee'd (JD) (06/12->09/15), Forte (12->16), Optima (TF) (06/12->10/13, 10/13-> Picanto (TA/15) (09/11->04/15, 04/15->03/17), Pro-Ceed (ED) (09/10->06/12), Pro-Cee'd (JD) (07/13->09/15), Rio (UB) (09/11->01/15), Szöul (AM) (02/09->09/11, 09/11->03/14), Soul (PS1)->en 13/1X) (09/10->10/12, 10/12->03/15), Sportage (SL) (08/10->03/14, 03/14->01/16), Venga (YN/YNS) (02/10->01/15, 01/15->08/19)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Leírás és paraméterek
Értékelés0
Kategóriák

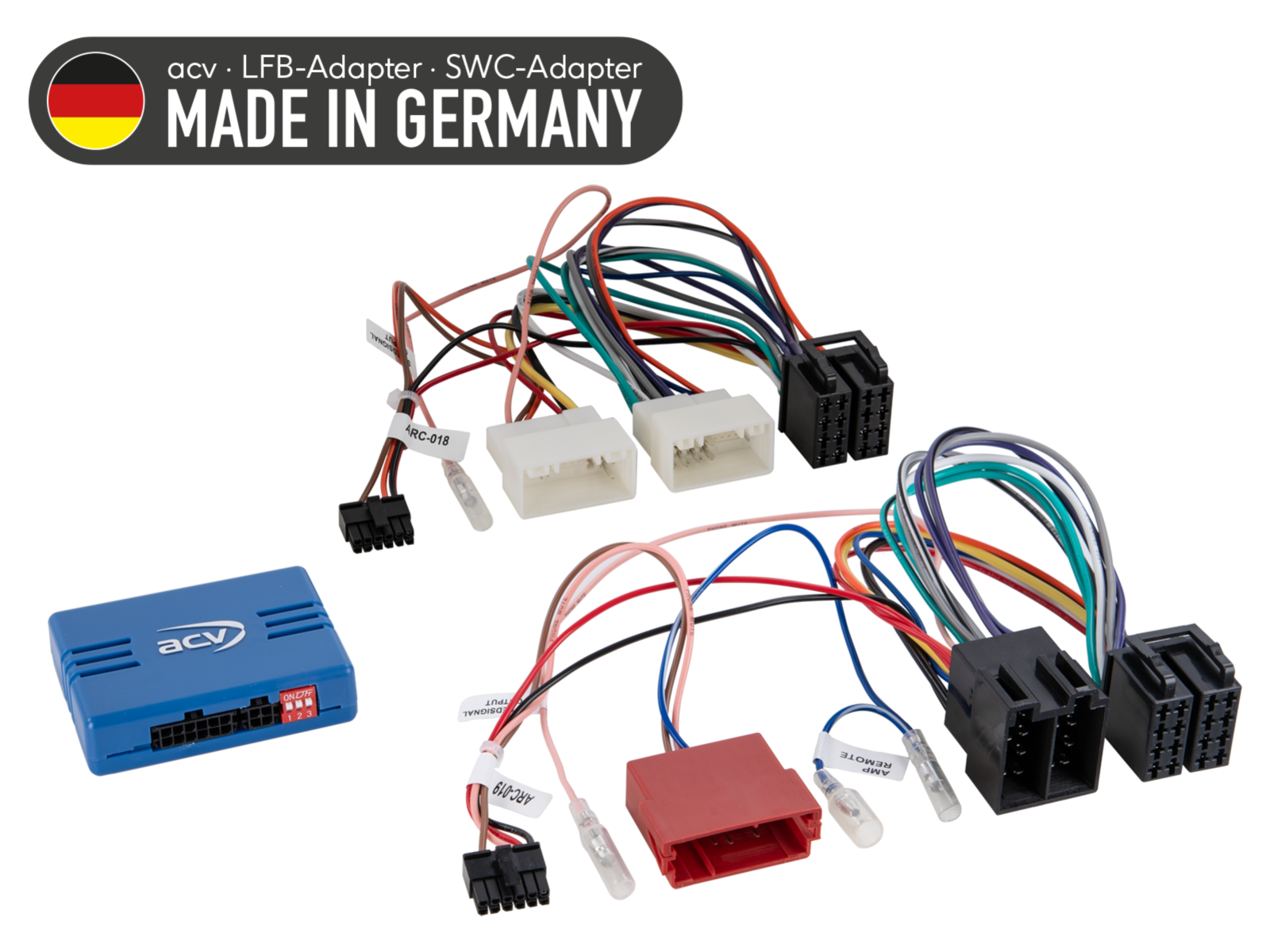

Kormánykerék gombvezérlő adapter Hyundai / Kia ACV SWC 42A-1180-00C-0

Őrizze meg a kormányról történő autórádió vezérlés eredeti funkcióit, amikor az eredeti rádiót egy utángyártott egységre cseréli. A jármű felszereltsége, a funkciók köre és az újonnan telepített autórádió szoftvere alapján előfordulhat, hogy bizonyos funkciók korlátozottak vagy másokkal helyettesítettek lesznek. Hasonlítsa össze a kábelek csatlakozóit a járművében találhatókkal, és győződjön meg arról, hogy mind technikailag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti OEM autórádiók közül valamelyik telepítve volt-e eredetileg. A végső összeszerelés előtt ellenőrizze a jármű funkcióit, a rendszer beállításait és a kormányvezérlés (SWC) helyes működését.

Autók számára készült

Hyundai Azera (2011 -> 2017) - eredeti OEM autórádió.
Hyundai Elantra (2011 -> 2015) - eredeti OEM autórádió.
Hyundai Genesis (BK) (11/2010 -> 03/2013) - eredeti OEM autórádió.
Hyundai Genesis (BK) (03/2013 -> 10/2013) - eredeti OEM autórádió.
Hyundai H1 (TQ) (07/2008 -> 08/2018) - eredeti OEM autórádió.
Hyundai H1 (TQ) (09/2019 -> 07/2020) - eredeti OEM autórádió.
Hyundai i10 (PA) (10/2008 -> 12/2010) - eredeti OEM autórádió.
Hyundai i10 (PA) (01/2011 -> 10/2013) - eredeti OEM autórádió.
Hyundai i10 (IA) (11/2013 -> 12/2016) - eredeti OEM autórádió.
Hyundai i10 (IA) (01/2017 -> 12/2019) - eredeti OEM autórádió. 2016 > járművek OEM navigáció nélkül.
Hyundai i20 (PB) (04/2009 -> 06/2012) - eredeti OEM autórádió.
Hyundai i20 (PB) (07/2012 -> 11/2014) - eredeti OEM autórádió.
Hyundai i20 (GB) (12/2014 -> 06/2018) - eredeti OEM autórádió.
Hyundai i20 (GB) (07/2018 -> 09/2020) - eredeti OEM autórádió. 2016 > járművek OEM navigáció nélkül.
Hyundai i30 (FD/FDH) (09/2007 -> 10/2010) - eredeti OEM autórádió.
Hyundai i30 (FD/FDH) (08/2010 -> 08/2012) - eredeti OEM autórádió.
Hyundai i30 (GD/GDH) (03/2012 -> 05/2015) - eredeti OEM autórádió.
Hyundai i40 (VF) (09/2011 -> 05/2015) - eredeti OEM autórádió. 2016 > járművek OEM navigáció nélkül.
Hyundai i40 (VF) (05/2015 -> 08/2018) - eredeti OEM autórádió. 2016 > járművek OEM navigáció nélkül.
Hyundai i40 (VF) (10/2018 -> 07/2019) - eredeti OEM autórádió. 2016 > járművek OEM navigáció nélkül.
Hyundai i45 (2009 -> 2014) - eredeti OEM autórádió.
Hyundai i800 (2007 -> 2021) - eredeti OEM autórádió. 2016 > járművek OEM navigáció nélkül.
Hyundai ix20 (JC) (11/2010 -> 07/2015) - eredeti OEM autórádió.
Hyundai ix20 (JC) (08/2015 -> 07/2019) - eredeti OEM autórádió.
Hyundai ix35 (EL) (03/2010 -> 07/2015) - eredeti OEM autórádió.
Hyundai ix45 (2013 -> 2018) - eredeti OEM autórádió.
Hyundai Santa Fé (CM) (01/2010 -> 09/2012) - eredeti OEM autórádió.
Hyundai Santa-Fe (DM) (10/2012 -> 11/2015) - eredeti OEM autórádió. 2016 > járművek OEM navigáció nélkül.
Hyundai Santa-Fe (DM) (12/2015 -> 08/2018) - eredeti OEM autórádió. 2016 > járművek OEM navigáció nélkül.
Hyundai Sonata (NF) (08/2008 -> 03/2010) - eredeti OEM autórádió.
Hyundai Sonata (YF) (2011 -> 2014) - eredeti OEM autórádió.
Hyundai Tucson (2010 -> 2015) - eredeti OEM autórádió. 2016 > járművek OEM navigáció nélkül.
Hyundai Tucson (TL) (07/2015 -> 07/2018) - eredeti OEM autórádió. 2016 > járművek OEM navigáció nélkül.
Hyundai Tucson (TL) (07/2018 -> 12/2020) - eredeti OEM autórádió. 2016 > járművek OEM navigáció nélkül.

Kia Carens (BK) (10/2006 -> 03/2013) - eredeti OEM autórádió.
Kia Carnival (VQ) (06/2006 -> 12/2009) - eredeti OEM autórádió.
Kia Cee'd (ED) (10/2009 -> 03/2013) - eredeti OEM autórádió.
Kia Cee'd (JD) (06/2012 -> 09/2015) - eredeti OEM autórádió.
Kia Forte (2012 -> 2016) - eredeti OEM autórádió.
Kia Optima (TF) (06/2012 -> 10/2013) - eredeti OEM autórádió.
Kia Optima (TF) (10/2013 -> 10/2015) - eredeti OEM autórádió.
Kia Picanto (TA) (09/2011 -> 04/2015) - eredeti OEM autórádió.
Kia Picanto (TA) (04/2015 -> 03/2017) - eredeti OEM autórádió.
Kia Pro-Ceed (ED) (10/2009 -> 06/2012) - eredeti OEM autórádió.
Kia Pro-Cee'd (JD) (07/2013 -> 09/2015) - eredeti OEM autórádió.
Kia Rio (UB) (09/2011 -> 01/2015) - eredeti OEM autórádió.
Kia Soul (AM) (02/2009 -> 09/2011) - eredeti OEM autórádió.
Kia Soul (AM) (09/2011 -> 03/2014) - eredeti OEM autórádió.
Kia Soul (PS) (03/2014 -> 11/2016) - eredeti OEM autórádió.
Kia Sorento (XM) (10/2009 -> 10/2012) - eredeti OEM autórádió.
Kia Sorento (XM) (10/2012 -> 03/2015) - eredeti OEM autórádió.
Kia Sportage (SL) (08/2010 -> 03/2014) - eredeti OEM autórádió.
Kia Sportage (SL) (03/2014 -> 01/2016) - eredeti OEM autórádió.
Kia Venga (YN/YNS) (02/2010 -> 01/2015) - eredeti OEM autórádió.
Kia Venga (YN/YNS) (01/2015 -> 08/2019) - eredeti OEM autórádió.

CAN Bus információk

Csatlakozók és tápellátás:

Csatlakozó: ISO / Mini ISO, 24pin / 18pin Hyundai.
Tápellátás: +12 V állandó áram (kapocs 30, biztosítékok) – szabad piros vezeték (2016 > járműveknél lehet, hogy a kapocs 15-ön keresztül van csatlakoztatva a biztosítéktáblában).

Beállítás:

Ellenőrizze az utángyártott autórádió (HU) DIP kapcsolóit.

Jármű kompatibilitás:

Járművek OEM erősítő nélkül (CAN Bus által vezérelt).
Járművek OEM erősítővel – analóg, opcionálisan ISO>ISO adapterrel (tétel: 13-1190-50).
Különböző tűzésű és OEM navigációval rendelkező járművek: ellenőrizze a 24pin/18pin bekötést a csatlakozás előtt, hogy elkerülje a hibákat.

Diagnosztikai LED jelzés:

Kék fény: interfész aktív, +12 V gyújtás jelen van.
Piros fény: kormánykerék gomb funkció felismerve.

Fontos kiegészítő információk

Utángyártott autórádiókhoz tervezve: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
A teljes adapter aktiválásához rendeljen összekötő kábelt az adott autórádió márkájához.

Általános telepítési útmutató

Ellenőrzés a telepítés előtt:

Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM főegységgel (HU).
Kapcsolja le az eredeti rádiót (OEM HU) feszültség nélkül.
Ellenőrizze az interfész összes kapcsolatát, hogy helyesen van-e csatlakoztatva – feszültség nélkül.

Csatlakozás és csatlakozási sorrend:

Ellenőrizze az interfész beállításait és hardver konfigurációját – feszültség nélkül.
Ellenőrizze a HU csatlakozókábel konfigurációját – feszültség nélkül.
Csatlakoztassa a kábelt a HU-hoz az utángyártott eszköz útmutatója szerint.
Csatlakoztassa a többi vezetéket a kapott eszköz útmutatója szerint.
Csatlakoztassa a teljes telepítést a járműhöz – a fő tápcsatlakozást csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy az útmutató szerint.
Konfigurálja az utángyártott HU-t az eszköz útmutatója szerint (pl. kormányvezérlés, kamera, kihangosító készlet, antenna tápellátása stb.).
Végezzen funkcionális tesztet a kormányvezérlés és a jármű kommunikációjának ellenőrzésére.

Interfész és HU kábel konfigurációjának megváltoztatása:

Minden módosítást feszültség nélkül végezzen.
Ismételje meg az 5-8. lépéseket fent.

Interfész vagy a járműrendszer hibája esetén:

Telepítse újra az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész hardveres konfigurációját.
A CAN Bus kikapcsolását követően ismételje meg az 5. és 6. lépéseket fent.

Kábelezés vagy kábelvezetés módosítása esetén:

A bekötést és módosításokat csak szakszerűen képzett személyzet végezheti.
Minden módosítást a csatlakoztatás előtt ellenőrizni kell a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást a csatlakoztatás előtt mérési eredményekkel és a jármű adott kapcsolási rajzával összehasonlítva kell ellenőrizni.
A módosításokat saját felelősségére végzi, a működésért garanciát nem vállalunk.
A módosításokat saját kockázatra végzi, a jármű, az eszköz vagy az interfész károsodásának kizárását nem garantáljuk.
A már előre szerelt kábelek módosítása a termék garanciájának elvesztéséhez vezethet.
