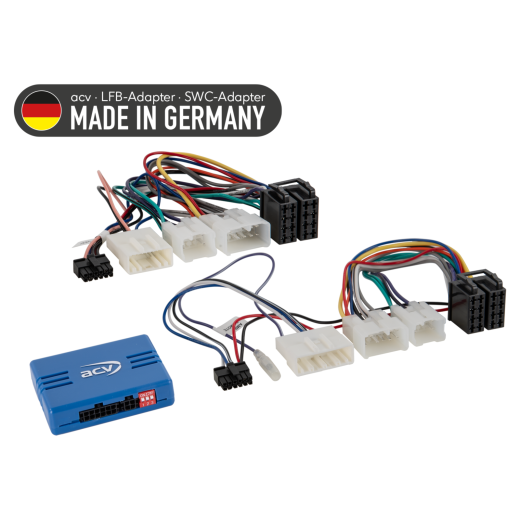

Kormánykerék gombvezérlő adapter Lexus / Toyota ACV-hez SWC 42A-1300-00C-0-hoz

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

kormány adapter Lexus IS (XE1) (10/01->11/05), IS (XE2) (12/05->11/08, 11/08->11/10), IS Cabriolet (XE2) (07/09->11/10, 11/10->10/13), Toyota 4Runner (02->09), Auris (E150) (07/07->03/10, 03/10->01/13), Avanza (03->11), Avensis (T25) (01/03->06/06, 06/06->01/09), Avensis (T27) (01/09->12/11, 01/12->06/15), Camry (07->11), Celica (T23) (10/99->01/06), Corolla (E120) (01/02->07/04, 07/04->02/07), Corolla (E170) (04/14->12/16), Corolla Verso (R1) (05/04->06/07, 07/07->04/09), Estima (06->16), FJ Cruiser (01->07), Fortuner (11->15), Hiace (H1) (11/06->10/10), Hilux (N25) (10/05->11/08, 11/08->12/11, 12/11->08/16), Hilux (AN1P) (11/16->09/20), Innova (06->11, 11->15), Landcruiser (J12) (01/03->01/09), Matrix (03->14), MR2 (W3) (04/00->03/03), Prado (03->09), Previa (06->19), Prius ZVW30/ZVW35 (XW3) (06/09->04/12, 04/12->02/16), Prius+ (XW3/XW4) (06/12->01/15), RAV4 (XA2) (10/00->12/03, 12/03->01/06), RAV4 (XA3) (03/06->04/09, 04/09->05/10, 05/10->02/13), RAV4 (XA3/XA4) (04/13->01/16, 01/16->12/18), Verso (AR2) (04/09->01/13, 04/13->06/18), Verso-S (XP12) (03/11->07/14, 07/14->12/15), Vios (03->07), Yaris (XP9) (01/06->01/09, 01/09->10/11), Yaris (XP13) (11/11->08/14, 09/14->03/17, 04/17->08/20), Yaris (XP150) (13->23)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Leírás és paraméterek
Értékelés0
Kategóriák

Kormánykerék gombvezérlő adapter Lexus / Toyota ACV-hez SWC 42A-1300-00C-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

Lexus IS (XE1) 10/2001 -> 11/2005 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Lexus IS (XE2) 12/2005 -> 11/2008 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Lexus IS Cabriolet (XE2) 07/2009 -> 11/2010 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Lexus IS (XE2) 11/2008 -> 11/2010 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Lexus IS Cabriolet (XE2) 11/2010 -> 10/2013 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.

Toyota 4Runner 2002 -> 2009 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Auris (E150) 07/2007 -> 03/2010 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Auris (E150) 03/2010 -> 01/2013 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Avanza 2003 -> 2011 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Avensis (T25) 01/2003 -> 06/2006 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Avensis (T25) 06/2006 -> 01/2009 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Avensis (T27) 01/2009 -> 12/2011 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Avensis (T27) 01/2012 -> 06/2015 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Camry 2007 -> 2011 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Celica (T23) 10/1999 -> 01/2006 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Corolla (E120) 01/2002 -> 07/2004 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Corolla (E120) 07/2004 -> 02/2007 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Corolla (E170) 04/2014 -> 12/2016 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Corolla Verso (R1) 05/2004 -> 06/2007 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Corolla Verso (R1) 07/2007 -> 04/2009 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Estima 2006 -> 2016 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota FJ Cruiser 2001 -> 2007 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Fortuner 2011 -> 2015 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Hiace (H1) 11/2006 -> 10/2010 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Hilux (N25) 10/2005 -> 11/2008 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Hilux (N25) 11/2008 -> 12/2011 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Hilux (N25) 12/2011 -> 08/2016 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Hilux (AN1P) 11/2016 -> 09/2020 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Innova 2006 -> 2011 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Innova 2011 -> 2015 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer. 360° OEM kamerarendszerrel szerelt járművek esetén speciális kábel szükséges.
Toyota Landcruiser (J12) 01/2003 -> 01/2009 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Matrix 2003 -> 2014 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota MR2 (W3) 04/2000 -> 03/2003 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Prado 2003 -> 2009 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Previa 2006 -> 2019 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Prius ZVW30/ZVW35 (XW3) 06/2009 -> 04/2012 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 -> 02/2016 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Prius+ (XW3/XW4) 06/2012 -> 01/2015 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota RAV4 (XA2) 10/2000 -> 12/2003 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota RAV4 (XA2) 12/2003 -> 01/2006 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota RAV4 (XA3) 03/2006 -> 04/2009 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota RAV4 (XA3) 04/2009 -> 05/2010 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota RAV4 (XA3) 05/2010 -> 02/2013 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota RAV4 (XA3/XA4) 04/2013 -> 01/2016 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota RAV4 (XA3/XA4) 01/2016 -> 12/2018 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer. 360° OEM kamerarendszerrel szerelt járművek esetén speciális kábel szükséges.
Toyota Verso (AR2) 04/2009 -> 01/2013 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Verso (AR2) 04/2013 -> 06/2018 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Verso-S (XP12) 03/2011 -> 07/2014 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Verso-S (XP12) 07/2014 -> 12/2015 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Vios 2003 -> 2007 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Yaris (XP9) 01/2006 -> 01/2009 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Yaris (XP9) 01/2009 -> 10/2011 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Yaris (XP13) 11/2011 -> 08/2014 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Yaris (XP13) 09/2014 -> 03/2017 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Yaris (XP13) 04/2017 -> 08/2020 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.
Toyota Yaris (XP150) 2013 -> 2023 - eredeti fejegység: Fujitsu Ten / Matsushita, nincs OEM 360° kamerarendszer és nincs OEM JBL / JBL Synthesis / Mark Levinson audiorendszer.

CAN Bus információk

Csatlakozók és tápellátás:

Rendszer típusa: analóg.
Csatlakozók: 10 pin / 6 pin / 20 pin Toyota és 10 pin / 6 pin / 28 pin Toyota.

Beállítás:

Ellenőrizze a DIP kapcsolók beállítását a kézikönyv (BDA) szerint.

Speciális megjegyzések:

Járművek 18 pin CN700 LAN csatlakozó nélkül.
Járművek 18 pin LAN csatlakozóval: csatlakoztatás előtt ellenőrizze a CN800 csatlakozón – Pin 6: SWC GND, Pin 7: SWC 1, Pin 8: SWC 2.

Diagnosztikai LED kijelzés:

Kék világítás: az interface aktív, +12 V gyújtás jelen van.
Piros világítás: a kormánygombok funkciója érzékelve.

Fontos kiegészítő információk

Kompatibilis LFB interfészekkel: Lexus/Toyota 10Pin/6Pin/20Pin analóg (cikkszám: 42a-1300-001) és Toyota 10Pin/6Pin/28Pin analóg (cikkszám: 42a-1300-002).
Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

Minden módosítást feszültségmentes állapotban végezzen.
A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

Telepítse vissza az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket.

Kábelezés módosítása esetén:

A bekötést és módosításokat csak szakképzett személy végezheti.
Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
A módosításokat saját felelősségre végzi, működési garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
