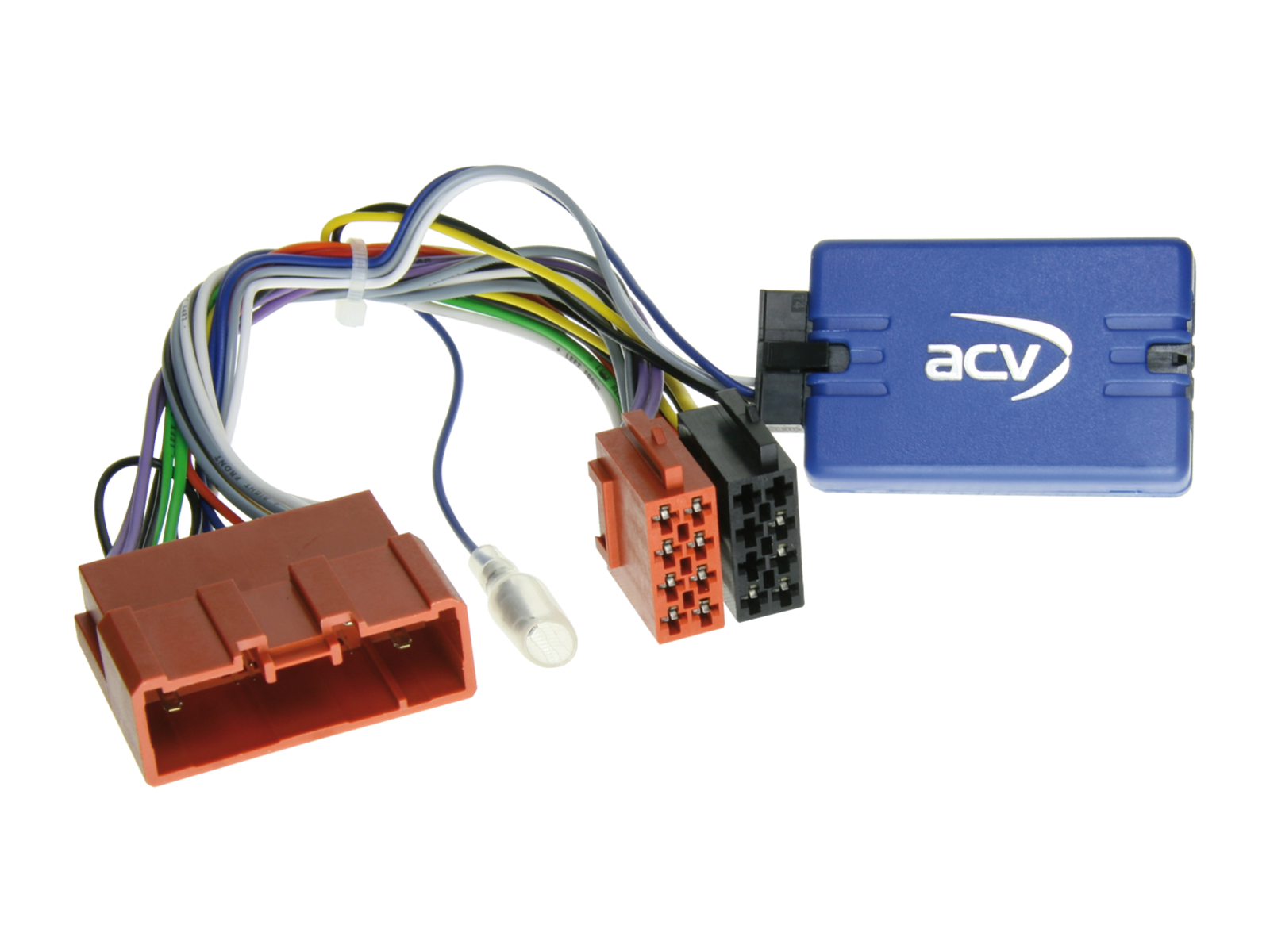

Kormánykerék gombvezérlő adapter Mazda ACV SWC 42SMZ009-0-hoz

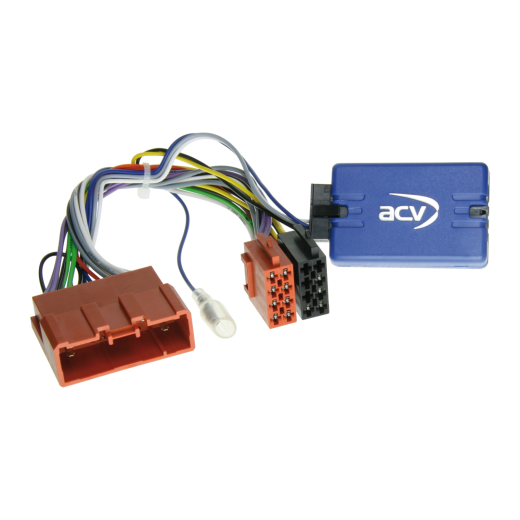

Kormánykerék gombvezérlő adapter Mazda ACV SWC 42SMZ009-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

• Mazda 6 (GJ) (02/2013->02/2015) 24 pin Mazda csatlakozóval, BOSE audiorendszer nélkül, a BOSE verziókhoz használja a 42smz009 adaptert, Sanyo 2-DIN OEM navigációval OEM kamera 4 pin zöld csatlakozó Video+ / piros Video.
• Mazda CX-5 (GH) (04/2012->02/2015) 24 pin Mazda csatlakozóval, BOSE audiorendszer nélkül, a BOSE verziókhoz használja a 42smz009 adaptert, OEM rádió Panasonic.
• Mazda CX-7 (ER) (10/2007->09/2009) 24 pin Mazda csatlakozóval, BOSE audiorendszer nélkül, a BOSE verziókhoz használja a 42smz009 adaptert.
• Mazda CX-7 (ER) (10/2009->09/2013) 24 pin Mazda csatlakozóval, BOSE audiorendszer nélkül, a BOSE verziókhoz használja a 42smz009 adaptert.

CAN Bus információk

• Csatlakozás: 24 pin Mazda csatlakozó.
• Csatlakozás: OEM hangrendszer ISO(m) -> ISO(f).
• BOSE audiorendszer nélküli járművek — BOSE rendszerrel rendelkező járművekhez használja a 42smz009 adaptert.
• Csatlakoztatás előtt ellenőrizze a sebesség és a kézifék analóg jeleinek bekötését és működését.
• Dátum és idő beállítás, kilométer beállítás és fader támogatott.

Fontos kiegészítő információk

• Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

1. Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
2. Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
3. Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
2. Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
3. Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
7. Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
8. Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

• Minden módosítást feszültségmentes állapotban végezzen.
• A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

• Telepítse vissza az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg az 5. és 8. lépéseket.

Kábelezés módosítása esetén:

• A bekötést és módosításokat csak szakképzett személy végezheti.
• Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
• A módosításokat saját felelősségre végzi, működési garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
• Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
