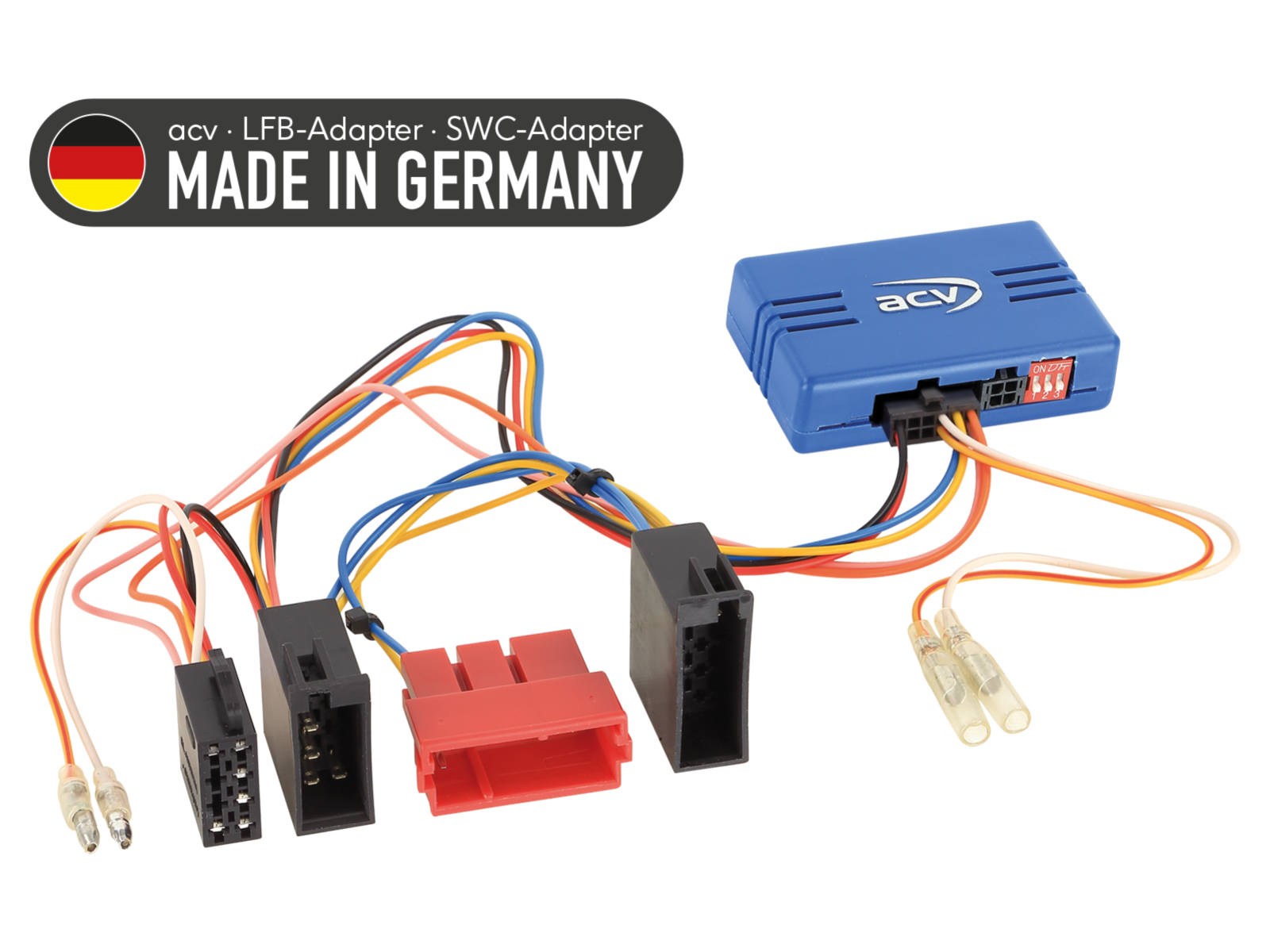

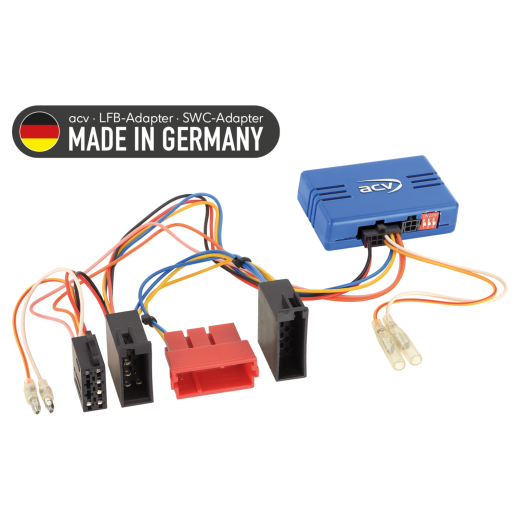

Kormánykerék gombvezérlő adapter Mercedes ACV SWC 42A-1190-001-0

Őrizze meg az autórádió eredeti kormánykerék vezérlési funkcióit, amikor az eredeti rádiót utángyártott egységre cseréli. A gépjármű felszereltségétől, a funkciók skálájától és az újonnan telepített autórádió szoftverétől függően néhány funkció korlátozódhat vagy helyettesíthető másokkal. Hasonlítsa össze a bemutatott kábelcsatlakozókat a járművében lévőkkel, és győződjön meg arról, hogy azok technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az egyik felsorolt OEM autórádió eredetileg telepítve volt-e. A végső összeszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerék vezérlés (SWC) megfelelő működését.

Járművekhez készült

Mercedes A-osztály (W169) (10/2004 -> 04/2012) - eredeti OEM autórádió.
Mercedes A-osztály (C169) (11/2004 -> 07/2011) - eredeti OEM autórádió.
Mercedes B-osztály (T245) (06/2005 -> 06/2011) - eredeti OEM autórádió.
Mercedes C-osztály (W203) (03/2000 -> 01/2005) - eredeti OEM autórádió.
Mercedes CLK-osztály (C208) (07/1999 -> 03/2003) - eredeti OEM autórádió.
Mercedes CLK-osztály (C209) (03/2002 -> 05/2005) - eredeti OEM autórádió.
Mercedes E-osztály (W210) (06/1999 -> 12/2002) - eredeti OEM autórádió.
Mercedes SL-osztály (R230) (08/2001 -> 02/2006) - eredeti OEM autórádió.
Mercedes SLR (C199) (12/2003 -> 12/2009) - eredeti OEM autórádió.
Mercedes Sprinter (W906) (04/2006 -> 08/2013) - eredeti OEM autórádió.
Mercedes Sprinter (W906) (08/2013 -> 05/2018) - eredeti OEM autórádió.
Mercedes Vito/Viano (W639) (07/2003 -> 08/2010) - eredeti OEM autórádió.
Mercedes Vito/Viano (W639) (09/2010 -> 03/2014) - eredeti OEM autórádió.
Mercedes Vito (W447) (10/2014 -> 02/2019) - eredeti OEM autórádió. Járművek állandó 12V áramforrás leválasztással — csatlakoztassa a biztosítéktáblára.
Mercedes Vito (W447) (05/2019 -> 01/2024) - eredeti OEM autórádió. Járművek állandó 12V áramforrás leválasztással — csatlakoztassa a biztosítéktáblára.

VW Crafter I (2EC/2EK/2F) (03/2006 -> 07/2011) - eredeti OEM autórádió.
VW Crafter I (2EC/2EK/2F) (07/2011 -> 11/2016) - eredeti OEM autórádió.

CAN Bus információk

Csatlakozók és táplálás:

Csatlakozó: ISO / 10 Pin ISO / Mini ISO Mercedes.

Beállítás:

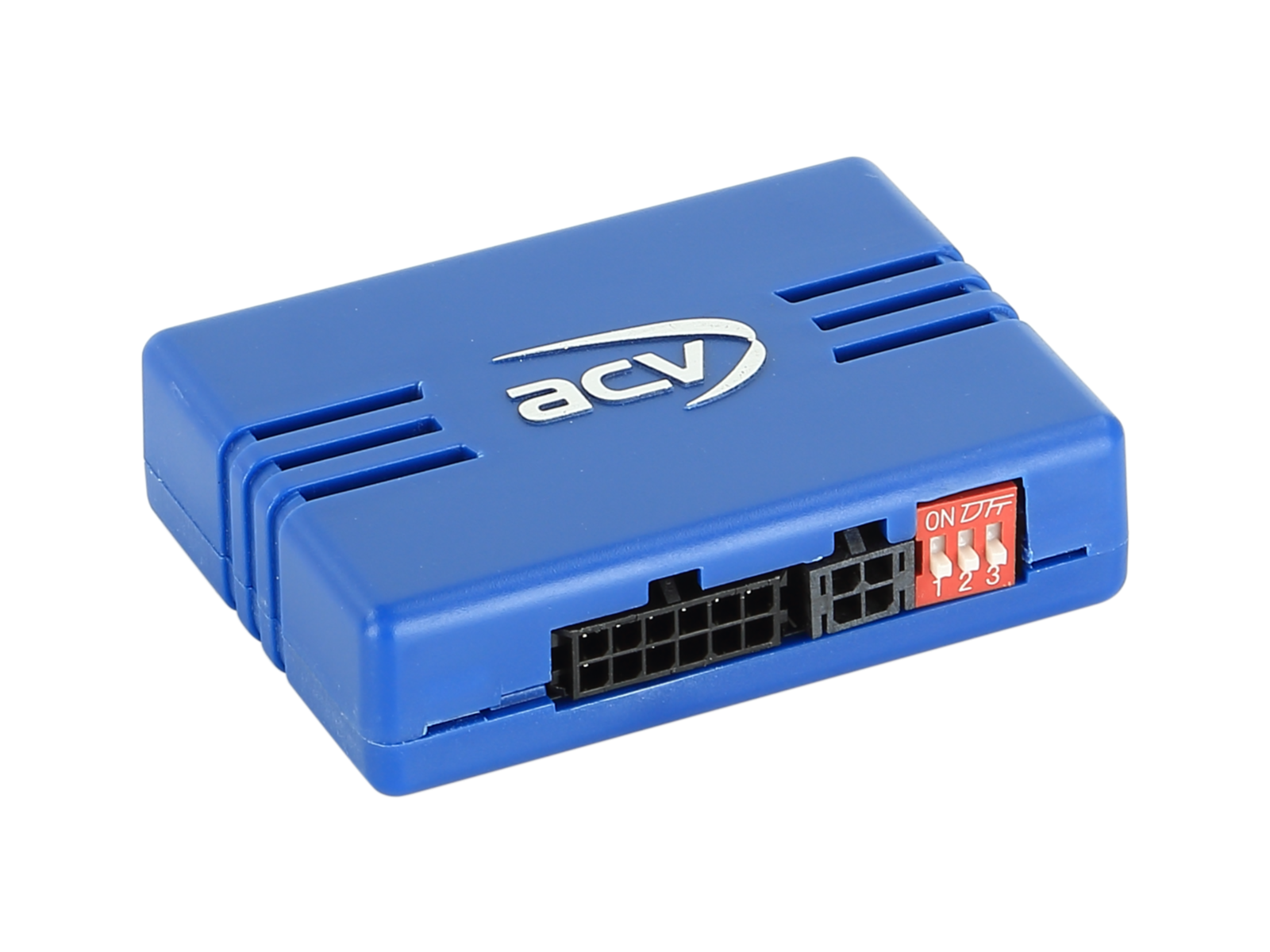

Ellenőrizze az utángyártott autórádió (HU) DIP kapcsolóit.

Kompatibilitás a járművekkel:

Mercedes járművek Audio 5 / Audio 10 1-DIN OEM HU-val.
Mercedes járművek Audio 30 APS 1-DIN OEM Sat Nav-val.
Mercedes járművek Comand 2.0 OEM Sat Nav-val.
VW Crafter járművek RCD 2001 1-DIN OEM HU-val.
Mercedes / VW járművek nyitott műszerfallal — adott esetben kódolás az OEM HU-ra.
Járművek különböző komfortos belső CAN Bus csatlakozással — ellenőrizze a bekötést a kézikönyv szerint.
Járművek OEM erősítővel optikai rendszer nélkül: aktív ISO>ISO adapter szükséges (tétel: 13-1190-50).

Diagnosztikai LED jelzés:

Kék világítás: interfész aktív, +12V gyújtás jelen.
Piros világítás: a kormánykerék vezérlőgombok funkciója felismerve.

Fontos kiegészítő információk

Utángyártott autórádiókhoz készült: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
A teljes adapter aktiválásához rendelni kell egy csatlakozókábelt az adott autórádió márkához.

Általános telepítési útmutatók

Ellenőrzés a szerelés előtt:

Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM főegységgel.
Csatlakoztassa le az eredeti rádiót (OEM HU) feszültség nélkül.
Ellenőrizze az összes interfész csatlakozást, hogy helyesen csatlakoztak-e - feszültség nélkül.

Csatlakoztatás és bekötési sorrend:

Ellenőrizze az interfész beállítását és hardver konfigurációját - feszültség nélkül.
Ellenőrizze a csatlakozókábel konfigurációját a HU-hoz - feszültség nélkül.
Csatlakoztassa a kábelt a HU-hoz az utángyártott eszköz útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Kösse össze a teljes telepítést a járművel - a fő tápkapcsolatot csatlakoztassa utolsóként.
Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy az útmutatóban szereplő utasítások szerint.
Konfigurálja az utángyártott HU-t (pl. kormánykerék vezérlés, kamera, kihangosító, antenna táplálás).
Végezze el a kormánykerék vezérlés és a járművel való kommunikáció funkcionális tesztjét.

Az interfész és a HU kábel konfigurációjának módosítása:

Minden módosítást feszültség nélkül végezzen el.
Ismételje meg az 5-8. lépéseket a fentiek szerint.

Az interfész vagy a járműrendszer meghibásodása esetén:

Telepítse újra az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Hívja elő a CAN Bus rendszer lekapcsolását.
Ellenőrizze az interfész hardver konfigurációját.
A CAN Bus lekapcsolása után ismételje meg az 5. és 6. lépéseket a fentiek szerint.

Kábelezés vagy bekötés módosítása esetén:

A bekötést és módosításokat csak szakszerűen képzett személyzet végezheti.
Minden módosítást a csatlakoztatás előtt ellenőrizni kell a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás tekintetében.
Minden módosítást a csatlakoztatás előtt mérés és a jármű kapcsolási rajzával való összehasonlítás alapján ellenőrizni kell.
A módosításokat saját felelősségre, a funkcionalitás garanciája nélkül végzik.
A módosításokat saját kockázatra végzik, a jármű, eszköz vagy interfész károsodásának kizárása nélkül.
A előre felszerelt kábelezés módosításai a termékgarancia elvesztéséhez vezethetnek.
