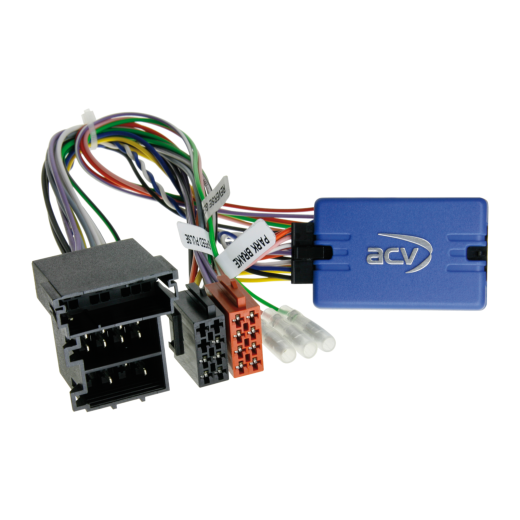

Kormánykerék gombvezérlő adapter Mercedes ACV SWC 42SMC003-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

Mercedes A-osztály (C169/W169) (10/2004->04/2008) CAN Bus a Mini ISO csatlakozóban és 1-DIN Audio 5 OEM egységgel, rádióelőkészítéses járműveknél ellenőrizni kell az ISO csatlakozó bekötését telepítés előtt mérés útján.
Mercedes A-osztály (C169/W169) (06/2008->06/2012) CAN Bus a Mini ISO csatlakozóban és 1-DIN Audio 5 OEM egységgel, rádióelőkészítéses járműveknél ellenőrizni kell az ISO csatlakozó bekötését telepítés előtt mérés útján.
Mercedes B-osztály (T245) (07/2005->04/2008) CAN Bus a Mini ISO csatlakozóban és 1-DIN Audio 5 OEM egységgel.
Mercedes B-osztály (T245) (04/2008->09/2011) CAN Bus a Mini ISO csatlakozóban és 1-DIN Audio 5 OEM egységgel.
Mercedes C-osztály (CL203/S203/W203) (02/2004->09/2007) CAN Bus a Mini ISO csatlakozóban és 1-DIN Audio 5 OEM egységgel.
Mercedes Sprinter (W906) (04/2006->08/2013) CAN Bus a Mini ISO csatlakozóban, rádióelőkészítéses járműveknél OEM egység nélkül használja a LFB Mercedes/VW Crafter ISO rádióelőkészítő adapter 42smc017.
Mercedes Sprinter (W906) (08/2013->05/2018) CAN Bus a Mini ISO csatlakozóban, rádióelőkészítéses járműveknél OEM egység nélkül használja a LFB Mercedes/VW Crafter ISO rádióelőkészítő adapter 42smc017.
Mercedes Vito/Viano (W639) (04/2006->08/2010) CAN Bus a Mini ISO csatlakozóban.
Mercedes Vito/Viano (W639) (09/2010->03/2014) CAN Bus a Mini ISO csatlakozóban.

CAN Bus információk

Csatlakozás: ISO / Mini ISO csatlakozó.
Mini ISO csatlakozóban CAN Bus rendszerrel és 1-DIN Audio 5 OEM egységgel rendelkező járművekhez.
Rádió előkészítéssel rendelkező járműveknél a csatlakozás előtt ellenőrizze az ISO csatlakozó bekötését méréssel – hibás bekötés károsíthatja az interfészt.
Pin 7: +12V gyújtás Klemme 15, Pin 6: +12V világítás Klemme 58.
Eltérő komfort CAN Bus bekötésű járművek: barna-piros sodrott > kék sodrott = CAN high, barna sodrott > fehér sodrott = CAN low.
Rückfahrsignal (tolató jel) +12V nem mindig támogatott – alternatívaként a vezető oldalán fehér/kék vezeték.

Fontos kiegészítő információk

Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

Minden módosítást feszültségmentes állapotban végezzen.
A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

Telepítse vissza az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5. és 8. lépéseket.

Kábelezés módosítása esetén:

A bekötést és módosításokat csak szakképzett személy végezheti.
Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
A módosításokat saját felelősségre végzi, működési garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
