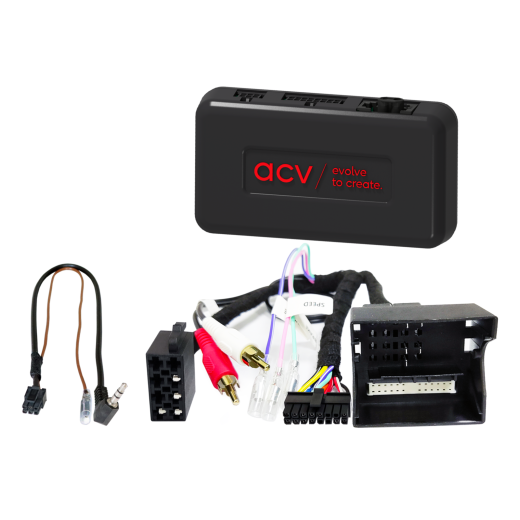

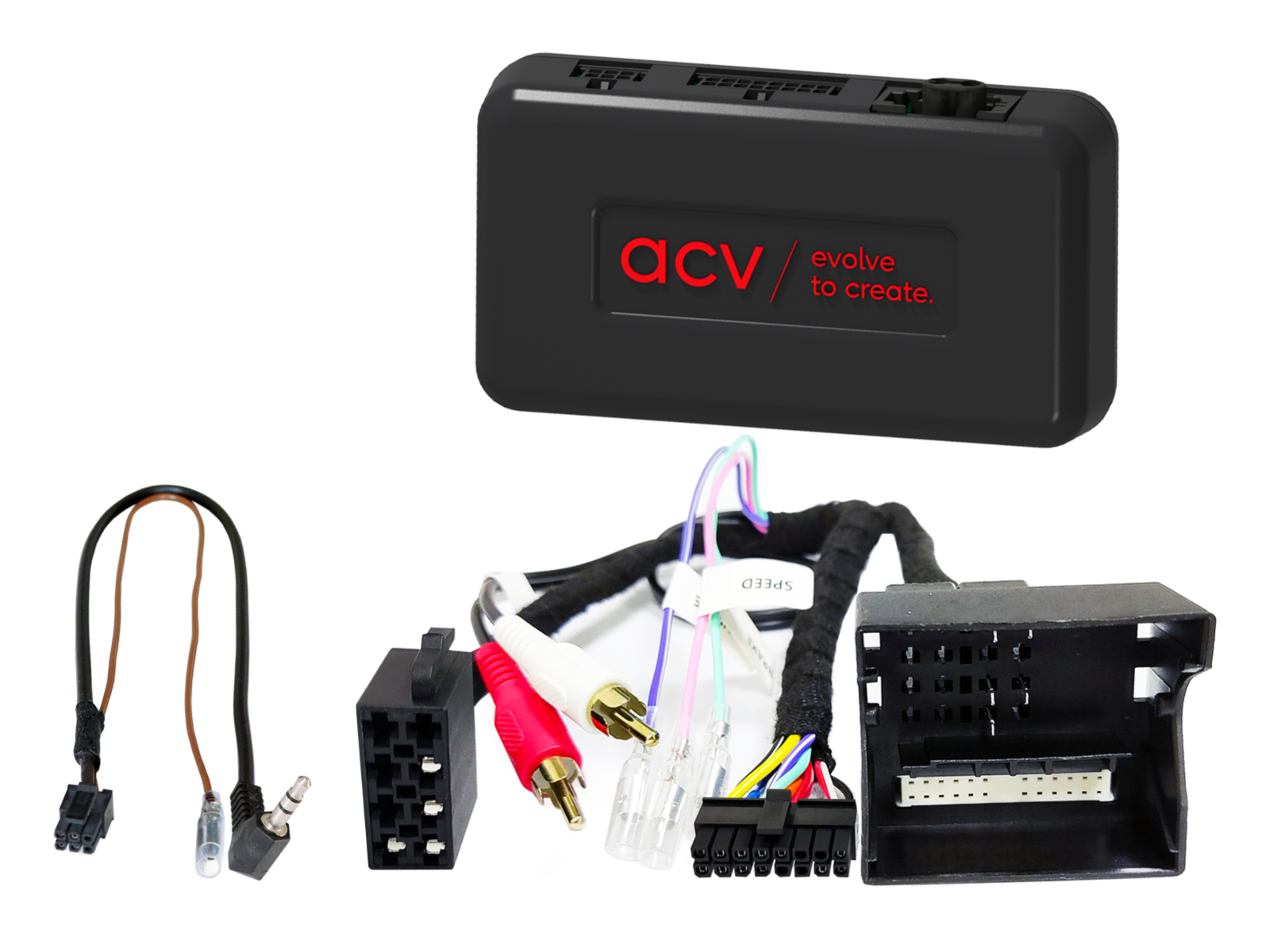

Kormánygomb-vezérlő adapter Mercedes ACV SWC 42XMC008-hoz

Megőrizze a kormányról történő eredeti autórádió-vezérlés funkcióit, ha a gyári rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók kiterjedésétől és az újonnan telepített rádió szoftverétől függően egyes funkciók korlátozottak lehetnek, vagy más funkciók válthatják fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat az Ön járművében lévő csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy a felsorolt OEM fejegységek közül valamelyik eredetileg telepítve volt-e. A végső beépítés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas a következő járművekhez

Mercedes A-class (C169/W169) (10/2004 -> 04/2008)
Mercedes A-class (C169/W169) (06/2008 -> 06/2012)
Mercedes B-class (T245) (07/2005 -> 04/2008)
Mercedes B-class (T245) (04/2008 -> 09/2011)
Mercedes C-class (CL203/S203/W203) (02/2004 -> 09/2007)
Mercedes CLK-class (W209) (04/2005 -> 01/2010)
Mercedes GL-class (X164) (09/2006 -> 05/2009)
Mercedes GL-class (X164) (05/2009 -> 07/2012)
Mercedes M-class (W164) (07/2005 -> 04/2008)
Mercedes M-class (W164) (10/2008 -> 07/2011)
Mercedes ML (W164) (07/2005 -> 04/2008)
Mercedes ML (W164) (10/2008 -> 07/2011)
Mercedes R-class (W251) (09/2005 -> 05/2007)
Mercedes R-class (W251) (05/2007 -> 05/2010)

CAN Bus információk

Csatlakozók és tápellátás:

Csatlakozó: 40 tűs Quadlock Mercedes.
Csatlakozó: OEM végfokozat rendszer MOST25 > RCA(m) piros/fehér.

Kompatibilitás és korlátozások:

Járművek 2-DIN Audio 20 OEM fejegységgel (HU).
Járművek 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval – az időbeállítás nem támogatott; ha lehetséges, kódolja át a járművet Audio 20 OEM fejegységre.
Járművek MOST25 OEM végfokozat rendszerrel – a CD-tároló / TV-tuner / telefonmodul egységeket ki kell venni a MOST hurokból (optikai csatlakozó MOST-ring tétel: 771000-2100, optikai hurkolás (f) MOST-ring tétel: 771000-2001).
Járművek, melyek nem rendelkeznek Audio 10 OEM fejegységgel, nem rendelkeznek Comand 2.0 / 2.5 OEM navigációval és nem rendelkeznek D2B OEM végfokozat rendszerrel.
Egyes esetekben, az OEM rendszer és az aftermarket rádió kombinációjától függően, előfordulhat fokozott zaj vagy kapcsolási hang.

Jelek és a kimenetek terhelhetősége:

Piros: +12 V indítási táp (Klemme 15).
Narancs: +12 V világítás (Klemme 58).
Lila/fehér: +12 V tolatásjel.
Rózsaszín: sebességjel (speed pulse).
Zöld: GND jel kézifék/parkolóféknél.
Kimenetek maximális terhelhetősége: 250 mA. 250 mA feletti terhelés esetén használjon relét – 1 relé legalább 75 Ω tekercsellenállással, vagy 2 relé legalább 150 Ω tekercsellenállással.

Fontos kiegészítő információk

OEM végfokozat rendszer MOST25 – a fader funkció nem támogatott.
Az adapter teljes aktiválásához külön rendelni kell a csatlakozókábelt az adott rádió márkájához.

Általános beszerelési útmutató

Ellenőrzés szerelés előtt:

Ellenőrizze az összes vezérlési és járműbeállítási funkciót az eredeti OEM fejegységgel.
Áramtalanítsa és távolítsa el a gyári rádiót (OEM HU).
Áramtalanítva ellenőrizze az interfész összes összeköttetését, hogy helyesen csatlakoznak-e.

Csatlakoztatás és bekötési sorrend:

Áramtalanítva ellenőrizze az interfész beállításait és hardver konfigurációját.
Áramtalanítva ellenőrizze a rádióhoz csatlakozó kábel konfigurációját.
Csatlakoztassa a kábelt a rádióhoz az aftermarket készülék használati utasítása szerint.
Csatlakoztassa a többi vezetéket a készülék használati utasítása szerint.
Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást csatlakoztassa utoljára.
Végezze el az interfész szoftveres beállítását a termékleírásban vagy a használati útmutatóban foglaltak szerint.
Állítsa be az aftermarket fejegységet (kormányról vezérlés, tolatókamera, kihangosítás, antenna tápellátás és egyéb beállítások).
Végezze el a kormányról történő vezérlés és a járművel történő kommunikáció működési tesztjét.

Interfész és HU-kábel konfigurációjának módosítása:

Minden módosítást végezzen áramtalanítva.
Módosítás után ismételje meg az 5–8. pontokat a fenti sorrendből.

Interfész vagy járműrendszer meghibásodása esetén:

Szerelje vissza az eredeti OEM fejegységet.
Indítsa el az eredeti egységet.
Hívja elő a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész hardver konfigurációját.

Bekötés vagy kábelezés módosítása esetén:

A bekötéseket és módosításokat csak szakszerűen képzett személyzet végezheti el.
Minden változtatást a beszerelés előtt ellenőrizni kell a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást bekötés előtt mérni és összevetni kell a jármű bekötési rajzával.
A módosításokat saját felelősségére végzi, a működésre vonatkozó garancia nélkül.
A módosítások elvégzése saját kockázatot jelent, a jármű, a készülék vagy az interfész károsodásának kizárására nincs garancia.
Az előre módosított kábelezés a termék garanciavesztéséhez vezethet.
