Kormánykerék gombvezérlő adapter Mercedes / Smart ACV SWC 42XMC001-0-hoz

Legyen Ön az első, aki értékeli a terméket
kormánykerék adapter Mercedes A-osztály (C169/W169) (10/04->04/08), A-class (C169/W169) (06/08->06/12), B-class (T245) (07/05->04/08), B-class (T245) (04/08->09/11), C-class (CL203/S203/W203) (02/04->09/07), CLC-class (CL203) (06/08->02/11), CLK-class (W209) (04/05->01/10), CLS-class (C219) (04/08->09/10), E-class (S211/W211) (03/08->01/09), G-class (W463) (04/07->06/08), G-class (W164) (09/08->06/12), GL-class (X164) (09/06->05/09), GL-class (X164) (05/09->07/12), M-class (W164) (07/05->04/08), M-class (W164) (10/08->07/11), ML (W164) (07/05->04/08), ML (W164) (10/08->07/11), R-class (W251) (09/05->05/07), R-class (W251) (05/07->05/10), SLK-class (R171) (04/08->03/11), Sprinter (W906) (04/06->08/13), Sprinter (W906) (08/13->05/18), Vito/Viano (W639) (04/06->08/10), Vito/Viano (W639) (09/10->03/14) a Smart For Four (W454) (01/04->04/07)
További infirmáció a termékről
30.000 Ft
Katalógus szám: 42XMC001-0
1 - 4 hétElérhetőség figyelése
Segítünk Önnek a vásárlásban
  • Vegye igénybe tanácsadási szolgáltatásunkat.
  • Az árut 14 napon belül visszaküldheti hozzánk.

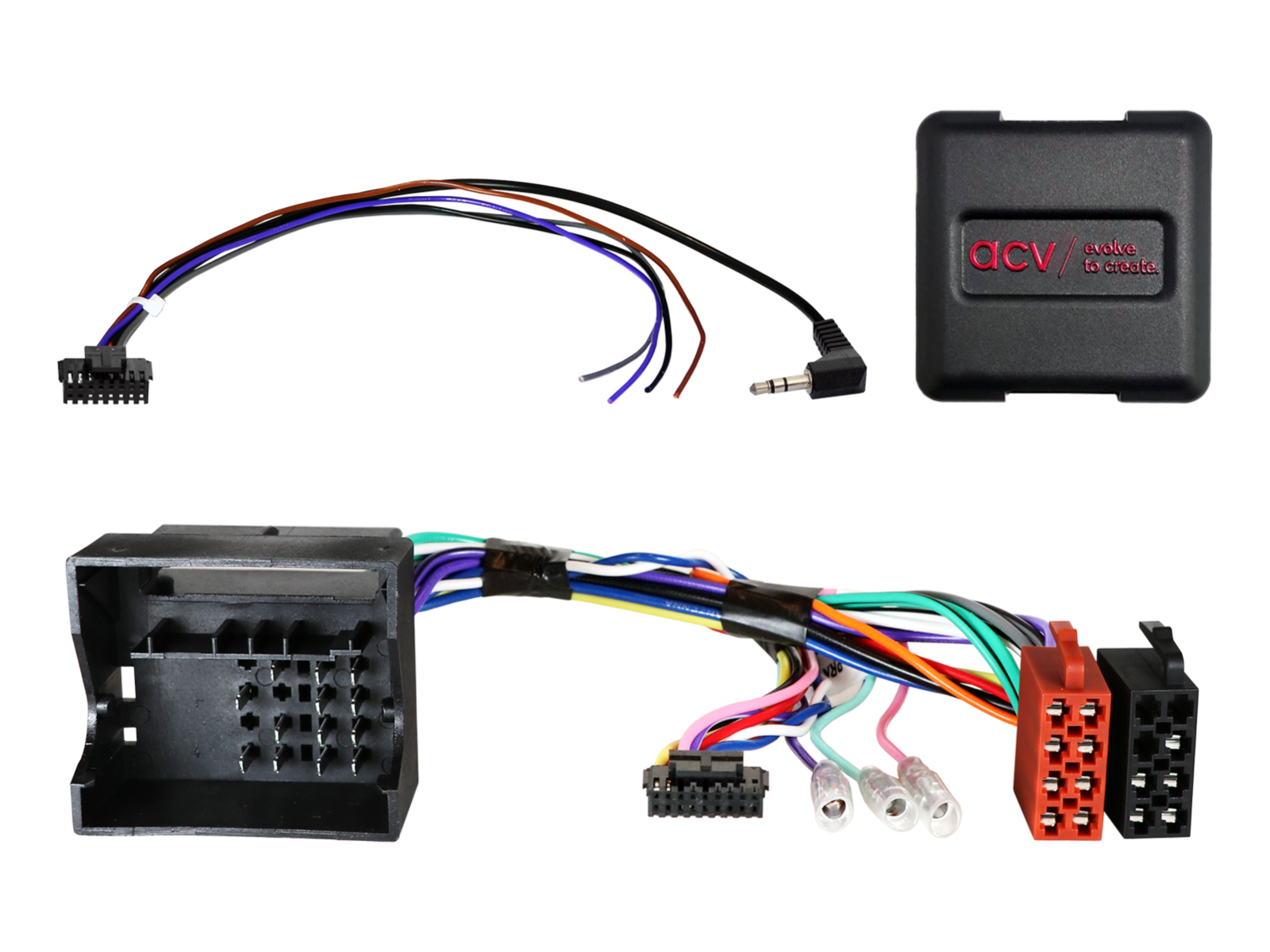

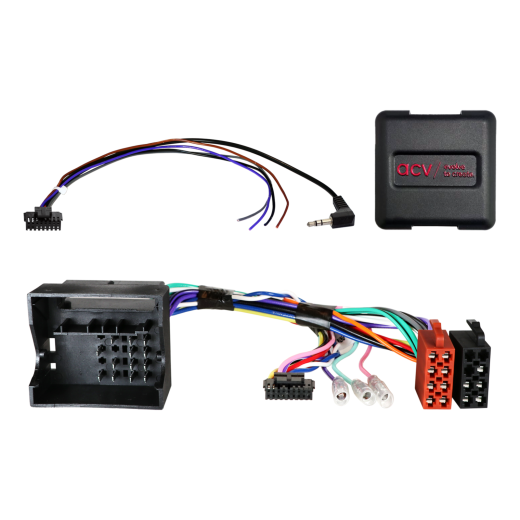

Kormánykerék gombvezérlő adapter Mercedes / Smart ACV SWC 42XMC001-0-hoz

Kormánykerék gombvezérlő adapter Mercedes / Smart ACV SWC 42XMC001-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

                                  • Mercedes A-osztály (C169/W169) (10/2004 -> 04/2008)
                                  • Mercedes A-osztály (C169/W169) (06/2008 -> 06/2012)
                                  • Mercedes B-osztály (T245) (07/2005 -> 04/2008)
                                  • Mercedes B-osztály (T245) (04/2008 -> 09/2011)
                                  • Mercedes C-osztály (CL203/S203/W203) (02/2004 -> 09/2007)
                                  • Mercedes CLC-osztály (CL203) (06/2008 -> 02/2011)
                                  • Mercedes CLK-osztály (W209) (04/2005 -> 01/2010)
                                  • Mercedes CLS-osztály (C219) (04/2008 -> 09/2010) – járművek OEM Harman Kardon erősített rendszerrel
                                  • Mercedes E-osztály (S211/W211) (03/2008 -> 01/2009)
                                  • Mercedes G-osztály (W463) (04/2007 -> 06/2008)
                                  • Mercedes G-osztály (W164) (09/2008 -> 06/2012)
                                  • Mercedes GL-osztály (X164) (09/2006 -> 05/2009)
                                  • Mercedes GL-osztály (X164) (05/2009 -> 07/2012)
                                  • Mercedes M-osztály (W164) (07/2005 -> 04/2008)
                                  • Mercedes M-osztály (W164) (10/2008 -> 07/2011)
                                  • Mercedes ML (W164) (07/2005 -> 04/2008) – járművek OEM Harman Kardon erősített rendszerrel
                                  • Mercedes ML (W164) (10/2008 -> 07/2011) – járművek OEM Harman Kardon erősített rendszerrel
                                  • Mercedes R-osztály (W251) (09/2005 -> 05/2007)
                                  • Mercedes R-osztály (W251) (05/2007 -> 05/2010)
                                  • Mercedes SLK-osztály (R171) (04/2008 -> 03/2011)
                                  • Mercedes Sprinter (W906) (04/2006 -> 08/2013)
                                  • Mercedes Sprinter (W906) (08/2013 -> 05/2018)
                                  • Mercedes Vito/Viano (W639) (04/2006 -> 08/2010)
                                  • Mercedes Vito/Viano (W639) (09/2010 -> 03/2014)
                                  • Smart ForFour (W454) (01/2004 -> 04/2007) – járművek 2-DIN gyári CD fejegységgel és Comand gyári navigációval, 40 tűs Quadlock

                                  CAN Bus információk

                                  Csatlakozók és tápellátás:

                                  • Csatlakozó: 40 Pin Quadlock Mercedes.
                                  • OEM kormányvezérlés (SWC) csatlakozás: 3,5 mm jack vagy szabad vezeték.

                                  Speciális kábelek:

                                  • Ismeretlen Mercedes csatlakozó esetén: SWC Mercedes járművek ISO / 40 Pin Quadlock Multilead (cikkszám: 42xmc00c).

                                  Kompatibilitás és korlátozások:

                                  • Járművek 2-DIN Audio 20 OEM HU egységgel.
                                  • Járművek 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval.
                                  • Mercedes járművek zárt műszerfallal.
                                  • Mercedes járművek 1-DIN OEM HU nélkül.
                                  • Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáció esetén az idő beállítása nem támogatott – ha lehetséges, ajánlott átkódolni Audio 20 OEM HU-ra.

                                  Jelek és kimeneti terhelhetőség:

                                  • Piros: +12 V gyújtás (Klemme 15).
                                  • Narancssárga: +12 V világítás (Klemme 58).
                                  • Lila / fehér: +12 V tolató jel.
                                  • Rózsaszín: sebességjel.
                                  • Zöld: GND kézifék jel.
                                  • Maximális kimeneti terhelés: 250 mA. Nagyobb terhelés esetén relé használata szükséges – 1 relé min. 75 Ω, 2 relé min. 150 Ω.

                                  Fontos kiegészítő információk

                                  • Kormányvezérlés (SWC) CAN Bus-on keresztül. Reimportált járművek vagy eltérő szoftver esetén a funkciók nem biztos, hogy kompatibilisek.
                                  • Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

                                  Általános beszerelési útmutató

                                  Ellenőrzés beszerelés előtt:

                                  1. Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
                                  2. Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
                                  3. Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

                                  Csatlakoztatás és bekötési sorrend:

                                  1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
                                  2. Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
                                  3. Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
                                  4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
                                  5. Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
                                  6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
                                  7. Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
                                  8. Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

                                  Konfiguráció módosítása:

                                  • Minden módosítást feszültségmentes állapotban végezzen.
                                  • A módosítás után ismételje meg a fenti 5–8. lépéseket.

                                  Hiba esetén:

                                  • Telepítse vissza az eredeti OEM HU-t.
                                  • Indítsa el az eredeti egységet.
                                  • Indítsa el a CAN Bus rendszer kikapcsolását.
                                  • Ellenőrizze az interfész HW konfigurációját.
                                  • A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket.

                                  Kábelezés módosítása esetén:

                                  • A bekötést és módosításokat csak szakképzett személy végezheti.
                                  • Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
                                  • Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
                                  • A módosításokat saját felelősségre végzi, működési garancia nélkül.
                                  • A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
                                  • Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
                                  Katalógus szám42XMC001-0
                                  MárkaACV
                                  HivatkozásokHivatalos weboldal
