Kormánykerék gombvezérlő adapter Toyota ACV SWC 42XTY002-0-hoz

Kormánykerék adapter Toyota Auris (E150) (03/10->01/13), Avensis (T27) (01/12->06/15), Corolla (E170) (04/14->12/16), Fortuner (2011->2015), Hilux (N25) (12/11->08/16), Hilux (AN1P) (11/16->09/20, 10/20->2025), Innova (2011->2015), Prius ZVW30/ZVW35 (XW3) (04/12->02/16), Prius+ (XW3/XW4) (06/12->01/15), RAV4 (XA3) (04/09->05/10) modellekhez 05/10->02/13), RAV4 (XA3/XA4) (04/13->01/16, 01/16->12/18), Verso (AR2) (04/09->01/13, 04/13->06/18), Verso-S (XP12) (03/11->07/14, 07/14->12/15) és Yaris (XP13) (11/11->08/14, 09/14->03/17, 04/17->08/20)
További infirmáció a termékről
Segítünk Önnek a vásárlásban
  • Vegye igénybe tanácsadási szolgáltatásunkat.
  • Az árut 14 napon belül visszaküldheti hozzánk.

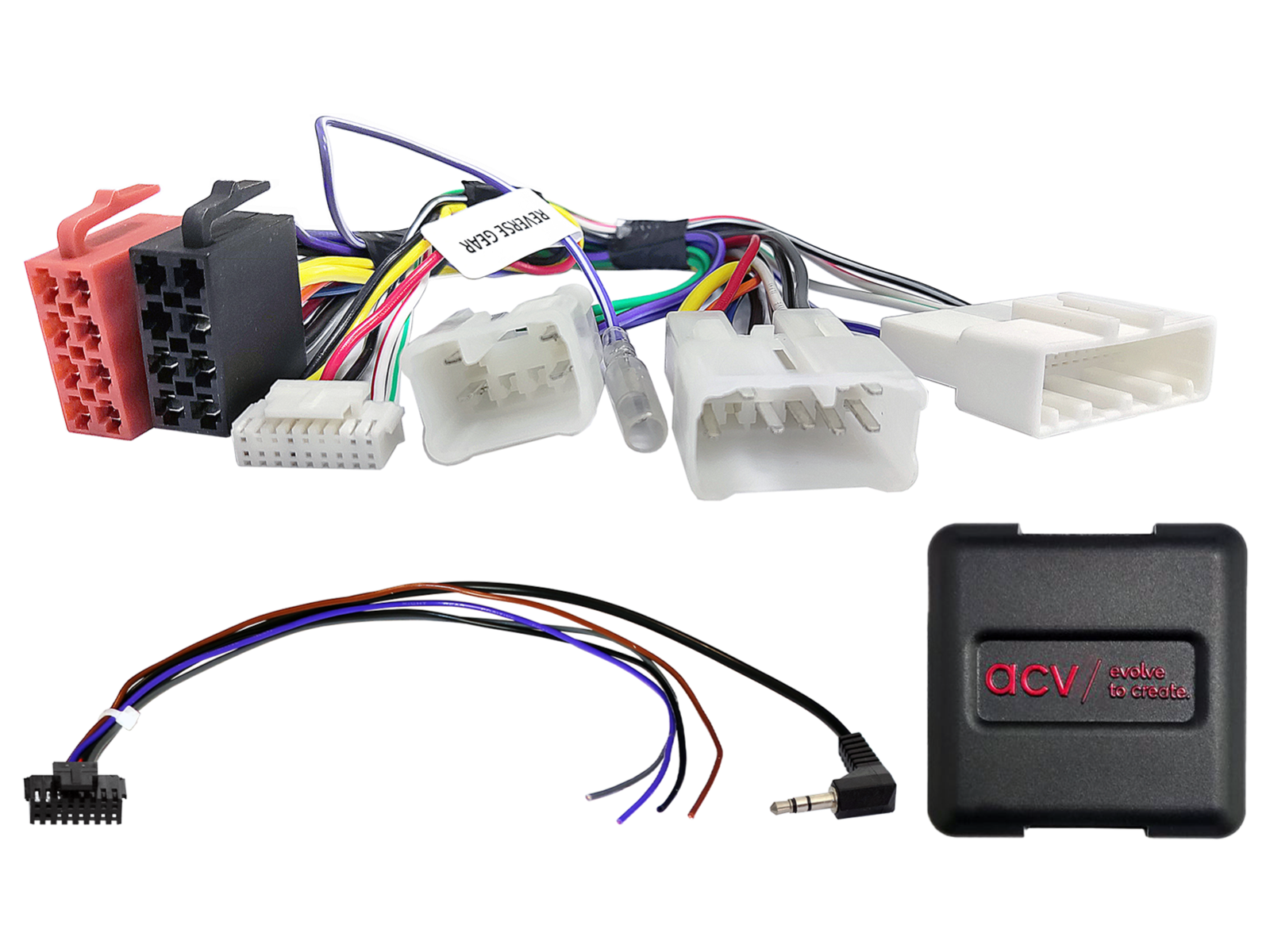

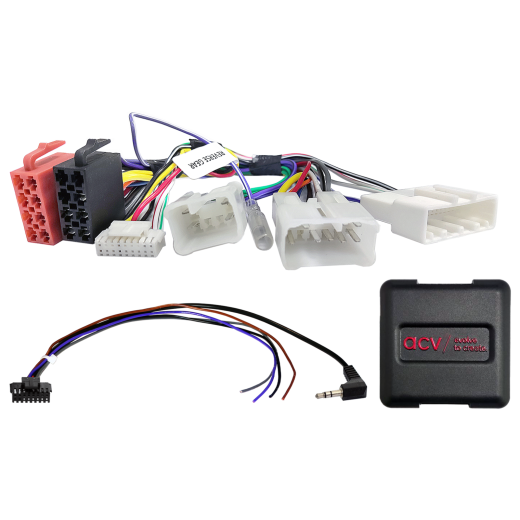

Kormánykerék gombvezérlő adapter Toyota ACV SWC 42XTY002-0-hoz

Kormánykerék-gombvezérlő adapter Toyota-hoz

Tartsa meg az autórádió eredeti kormányról történő vezérlésének funkcióit az eredeti rádió utólagos egységre cserélésekor. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített autórádió szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciókkal helyettesíthetők. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében találhatóakkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az alábbi OEM autórádiók egyike volt-e eredetileg telepítve. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányról történő vezérlés (SWC) helyes működését.

Kompatibilis járművek

  • Toyota Auris (E150) (03/2010 -> 01/2013) - eredeti OEM autórádió.
  • Toyota Avensis (T27) (01/2012 -> 06/2015) - eredeti OEM autórádió.
  • Toyota Corolla (E170) (04/2014 -> 12/2016) - eredeti OEM autórádió.
  • Toyota Fortuner (2011 -> 2015) - eredeti OEM autórádió.
  • Toyota Hilux (N25) (12/2011 -> 08/2016) - eredeti OEM autórádió.
  • Toyota Hilux (AN1P) (11/2016 -> 09/2020) - eredeti OEM autórádió.
  • Toyota Hilux (AN1P) (10/2020 -> 2025) - eredeti OEM autórádió, járművek JBL OEM fejegység nélkül.
  • Toyota Innova (2011 -> 2015) - eredeti OEM autórádió.
  • Toyota Prius (ZVW30/ZVW35/XW3) (04/2012 -> 02/2016) - eredeti OEM autórádió.
  • Toyota Prius+ (XW3/XW4) (06/2012 -> 01/2015) - eredeti OEM autórádió.
  • Toyota RAV4 (XA3) (04/2009 -> 05/2010) - eredeti OEM autórádió.
  • Toyota RAV4 (XA3) (05/2010 -> 02/2013) - eredeti OEM autórádió.
  • Toyota RAV4 (XA3/XA4) (04/2013 -> 01/2016) - eredeti OEM autórádió.
  • Toyota RAV4 (XA3/XA4) (01/2016 -> 12/2018) - eredeti OEM autórádió, járművek 360° OEM tolatókamera-rendszer nélkül.
  • Toyota Verso (AR2) (04/2009 -> 01/2013) - eredeti OEM autórádió.
  • Toyota Verso (AR2) (04/2013 -> 06/2018) - eredeti OEM autórádió.
  • Toyota Verso-S (XP12) (03/2011 -> 07/2014) - eredeti OEM autórádió.
  • Toyota Verso-S (XP12) (07/2014 -> 12/2015) - eredeti OEM autórádió.
  • Toyota Yaris (XP13) (11/2011 -> 08/2014) - eredeti OEM autórádió.
  • Toyota Yaris (XP13) (09/2014 -> 03/2017) - eredeti OEM autórádió.
  • Toyota Yaris (XP13) (04/2017 -> 08/2020) - eredeti OEM autórádió.

CAN Bus információk

Csatlakozók és tápellátás:

  • Csatlakozók: Toyota 10 tűs / 6 tűs / 28 tűs.
  • OEM kormányvezérlés csatlakoztatása: 3,5 mm jack vagy szabad vezeték az autórádió SWC bemenetére.

Beállítás:

  • DIP kapcsolók beállítása az utólagos egység gyártója szerint (lásd a BDA-t).

Járműkompatibilitás:

  • Járművek Matsushita / Fujitsu Ten OEM egységgel.
  • OEM tolatókamerával szerelt járművekhez további adapter szükséges.
  • 360° OEM kamerarendszer nélküli járművekhez külön adapter szükséges.

Különleges esetek és figyelmeztetések:

  • A modellév határán lévő járművekhez 20 tűs + 28 tűs kábelköteg szükséges.
  • Újraimportált vagy eltérő szoftverrel rendelkező járművek korlátozott funkcionalitást mutathatnak.

Fontos kiegészítő információk

  • Kompatibilis olyan utólagos autórádiókkal, amelyek analóg bemenettel rendelkeznek a kormányvezérléshez.
  • Az adapter teljes aktiválásához a konkrét autórádió márkához illeszkedő csatlakozó kábelt kell megrendelni.

Általános telepítési útmutató

Ellenőrzés a beszerelés előtt:

  1. Ellenőrizze az összes kormányvezérlési funkciót és a jármű beállításait az eredeti OEM fejegységgel.
  2. Feszültségmentesen távolítsa el az eredeti rádiót (OEM fejegység).
  3. Feszültségmentesen ellenőrizze az összes interfész-összeköttetést, hogy helyesen vannak-e csatlakoztatva.

Csatlakoztatás és bekötési sorrend:

  1. Állítsa be és ellenőrizze az interfész hardverkonfigurációját feszültségmentesen.
  2. Feszültségmentesen ellenőrizze a fejegységhez csatlakozó kábel konfigurációját.
  3. Csatlakoztassa a kábelt a fejegységhez az utólagos egység használati útmutatója szerint.
  4. Csatlakoztassa a többi vezetéket az eszköz leírása szerint.
  5. Illessze össze az egész telepítést a járművel – a fő tápvezetéket csatlakoztassa utoljára.
  6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy a kézikönyv utasításai szerint.
  7. Konfigurálja az utólagos fejegységet (kormányvezérlés, kamera, kihangosító, antenna tápellátása stb.).
  8. Végezze el a kormányvezérlés és a járművel való kommunikáció funkcionális tesztjét.

Az interfész és a fejegység kábelének konfigurációjának módosítása:

  • Minden módosítást feszültségmentesen végezzen.
  • A módosítást követően ismételje meg a fenti 5–8. lépéseket.

Ha az interfész vagy a jármű rendszere meghibásodik:

  • Szerelje vissza az eredeti OEM fejegységet.
  • Indítsa el az eredeti egységet.
  • Kezdeményezze a CAN Bus rendszer leállítását.
  • Ellenőrizze az interfész hardverkonfigurációját.
  • A CAN Bus leállítása után ismételje meg a fenti 5. és 6. lépést.

A bekötés vagy kábelezés módosítása esetén:

  • A bekötést és módosításokat csak megfelelően képzett szakember végezheti.
  • Minden változtatást a csatlakoztatás előtt a gyártó jóváhagyása vagy a jótállásra gyakorolt hatás szempontjából ellenőrizni kell.
  • Minden módosítást a csatlakoztatás előtt mérés útján és a jármű bekötési sémájával összehasonlítva kell ellenőrizni.
  • A módosítások elvégzése saját felelősségre történik, működési garancia nélkül.
  • A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész sérülésének kizárására nincs garancia.
  • Az előre módosított kábelezés a termék jótállásának elvesztéséhez vezethet.
Katalógus szám42XTY002-0
MárkaACV
HivatkozásokHivatalos weboldal
