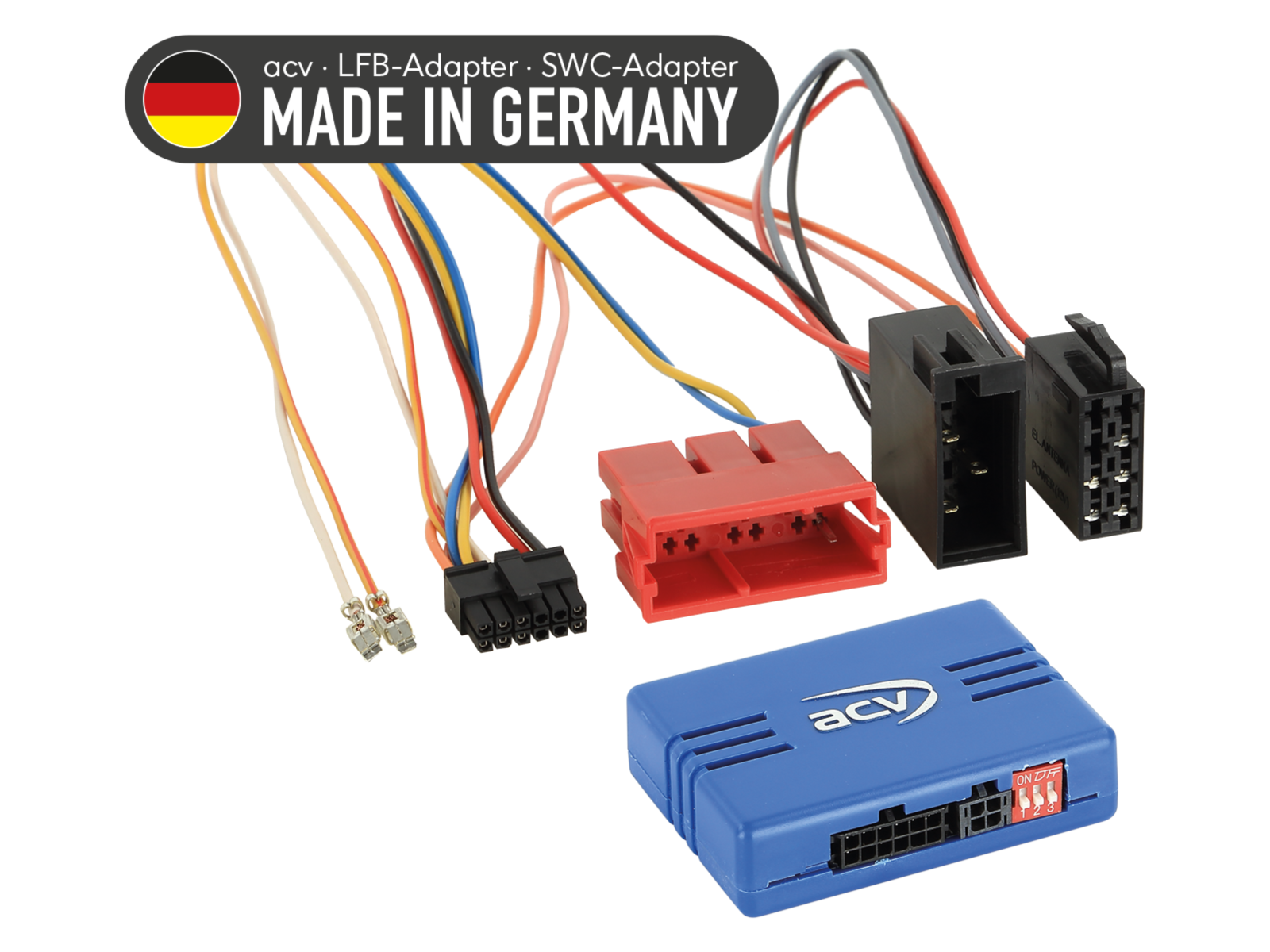

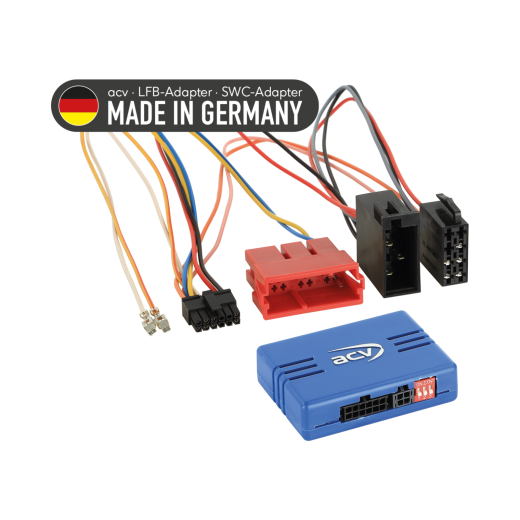

Kormánykerék gombvezérlő adapter Porsche ACV SWC 42A-1323-000-0-hoz

Kormánykerék gombvezérlő adapter Porsche ACV SWC 42A-1323-000-0

Tartsa meg az autórádió eredeti kormánykerék vezérlési funkcióit, amikor a gyári rádiót utángyártott egységre cseréli. Hasonlítsa össze a látható kábelcsatlakozókat a járművében lévő csatlakozókkal, és győződjön meg arról, hogy technikailag és vizuálisan is megegyeznek. Ellenőrizze, hogy az eredeti rádiókészülékek valamelyike volt-e telepítve. A végső összeszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerék vezérlés (SWC) megfelelő működését.

Alkalmas járművek

• Porsche 911 (997) 2004/07 -> 2009/08 - eredeti rádió PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM hangrendszer MOST vagy Mini ISO sárga, vagy ISO hangszóró csatlakozó (+12V Amp Remote 0,75 mm² fekete/piros az ISO tápellátó csatlakozóban).
• Porsche Boxster (987) 2004/10 -> 2009/01 - eredeti rádió PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM hangrendszer MOST vagy Mini ISO sárga, vagy ISO hangszóró csatlakozó (+12V Amp Remote 0,75 mm² fekete/piros az ISO tápellátó csatlakozóban).
• Porsche Cayenne (9PA/955) 2002/09 -> 2006/12 - eredeti rádió PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM hangrendszer MOST vagy Mini ISO sárga, vagy ISO hangszóró csatlakozó (+12V Amp Remote 0,75 mm² fekete/piros az ISO tápellátó csatlakozóban).
• Porsche Cayman (987C) 2005/11 -> 2009/01 - eredeti rádió PCM 2.0 / PCM 2.1 / CDR23 / CDR24, OEM hangrendszer MOST vagy Mini ISO sárga, vagy ISO hangszóró csatlakozó (+12V Amp Remote 0,75 mm² fekete/piros az ISO tápellátó csatlakozóban).

CAN Bus információk

Csatlakozók és tápellátás:

• ISO / Mini ISO csatlakozó Porsche (tétel: 42cx24).
• Járművekhez MOST OEM hangrendszerrel: Aktív rendszer adapter Mercedes/Porsche MOST → CINCH (tétel: 13-1190-52).
• Járművekhez Mini ISO sárga OEM hangrendszerrel: Aktív rendszer adapter Audi 2/4 csatorna Mini ISO → ISO (tétel: 13-1338-02).
• OEM rendszer ISO hangszóró csatlakozóval: +12 V Amp Remote (0,75 mm² fekete/piros) az ISO tápellátó csatlakozóban.

Beállítás:

• Ellenőrizze a DIP kapcsolókat az utángyártott autórádió típusa szerint.
• Támogatja az OEM egységeket PCM 2.0, PCM 2.1, CDR23, CDR24.

Diagnosztikai LED jelzések:

• Rózsaszín vezeték: +12V gyújtás (Klemme 15) max. 1,5A.
• Narancs vezeték: +12V világítás (Klemme 58) max. 0,1A.
• Fehér vezeték: +12V hátramenet max. 1,5A.
• Sárga/zöld, sárga/piros: sebességjel.

Fontos kiegészítő információk

• Utángyártott autórádiókhoz: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
• Az adapter teljes aktiválásához rendeljen összekötő kábelt az autórádió márkájához.

Általános telepítési útmutató

Ellenőrzés a telepítés előtt:

1. Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM főegységgel.
2. Csatlakoztassa le az eredeti rádiót (OEM HU) feszültség nélkül.
3. Ellenőrizze az összes interfész csatlakozást, hogy helyesen vannak-e csatlakoztatva - feszültség nélkül.

Csatlakoztatás és bekötési sorrend:

1. Ellenőrizze az interfész beállításait és HW konfigurációját - feszültség nélkül.
2. Ellenőrizze a csatlakozó kábel konfigurációját a HU-hoz - feszültség nélkül.
3. Csatlakoztassa a kábelt a HU-hoz az utángyártott eszköz útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Kösse össze a teljes telepítést a járművel – a fő tápellátó csatlakozást csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy az útmutató szerint.
7. Konfigurálja az utángyártott HU-t (pl. kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás).
8. Végezze el a kormánykerék vezérlés és a járművel való kommunikáció funkcionális tesztjét.

Interfész és HU kábel konfigurációjának módosítása:

• Minden módosítást feszültség nélkül végezzen.
• Ismételje meg az 5-8 lépéseket, amelyeket fentebb említettünk.

Interfész vagy járműrendszer hibája esetén:

• Telepítse újra az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Indítson el a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg az 5 és 6 lépéseket.

Csatlakozások vagy kábelezés módosítása esetén:

• A csatlakoztatást és a módosításokat csak szakszerűen képzett személyzet végezheti.
• Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást a csatlakoztatás előtt mérni kell, és összehasonlítani a jármű bekötési tervével.
• A módosításokat saját felelősségére, működési garancia nélkül végzi.
• A módosításokat saját kockázatra végzi, anélkül, hogy garantálná a jármű, az eszköz vagy az interfész károsodásának kizárását.
• Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
