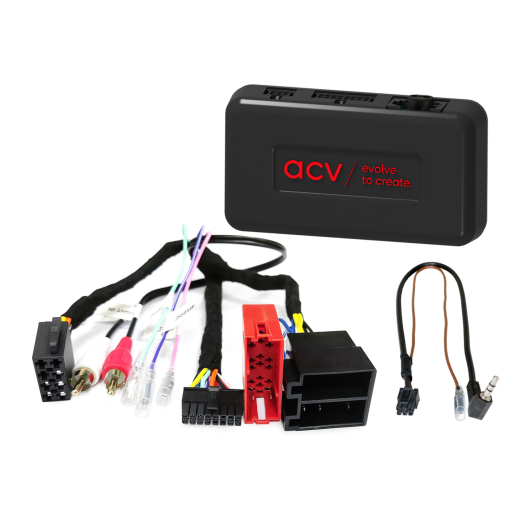

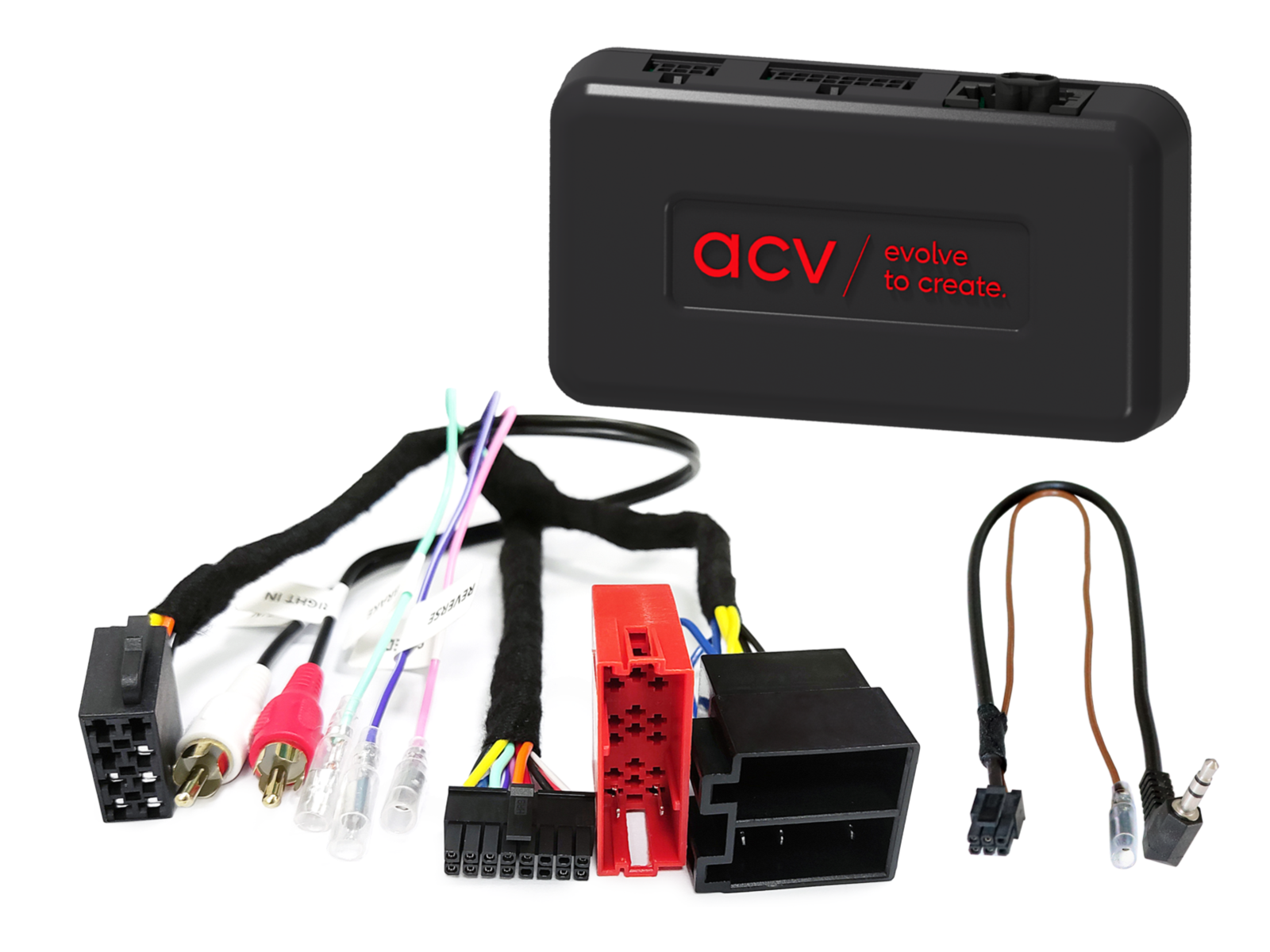

Kormánykerék gombvezérlő adapter Porsche ACV SWC 42XPO003-0-hoz

Kormánygomb-vezérlő adapter Porsche‑hoz ACV SWC 42XPO003-0

Tartsa meg a kormányról történő eredeti rádióvezérlési funkciókat az eredeti fejegység aftermarket egységre történő cseréjekor. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően bizonyos funkciók korlátozottak lehetnek, vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy műszakilag és megjelenésben is megfelelnek. Ellenőrizze, hogy az eredetileg telepített fejegység között szerepel‑e valamelyik felsorolt OEM rádió. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas a következő járművekhez

• Porsche Cayenne (9PA/955) (09/2002 → 12/2006) – eredeti fejegység OEM CDR24 vagy PCM2.1 érintőképernyő nélkül, OEM MOST erősítőrendszer fader funkció támogatása nélkül.

CAN Bus információk

Csatlakozók és táplálás:

• Csatlakozók: ISO / Mini ISO Porsche.
• OEM kormányvezérlés csatlakoztatása: 3,5 mm jack vagy szabad vezeték a fejegység SWC bemenetére.
• OEM MOST erősítőrendszer csatlakoztatása: RCA (piros/fehér) – előerősített kimenet az aftermarket rádióból.

Beállítás:

• DIP kapcsolók beállítása az aftermarket egység gyártója szerint (lásd használati útmutató).

Járműkompatibilitás:

• OEM MOST erősítőrendszer – a fader funkció nem támogatott.

Különleges esetek és figyelmeztetések:

• Újraimportált járművek vagy eltérő szoftverrel rendelkező járművek esetén a funkciók korlátozottak lehetnek.

Fontos kiegészítő információk

• Kompatibilis olyan aftermarket fejegységekkel, amelyek támogatják az OEM MOST rendszert és analóg bemenettel rendelkeznek a kormányvezérléshez.
• Az adapter teljes aktiválásához szükséges megrendelni a konkrét fejegység márkájához illeszkedő összekötőkábelt.

Általános telepítési utasítások

Ellenőrzés beszerelés előtt:

1. Ellenőrizze az összes funkciót és a jármű beállításait az eredeti OEM fejegységgel.
2. Húzza ki az eredeti fejegységet (OEM HU) feszültségmentes állapotban.
3. Feszültségmentesen ellenőrizze az interfészkapcsolatokat, hogy helyesen csatlakoznak‑e.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – feszültségmentes állapotban.
3. Csatlakoztassa a kábelt a fejegységhez az aftermarket eszköz útmutatása szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Csatlakoztassa a teljes telepítést a járműhöz – a fő tápcsatlakozót utoljára csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy a kézikönyv utasításai szerint.
7. Konfigurálja az aftermarket fejegységet (kormányvezérlés, tolatókamera, kihangosítás, antenna tápellátás stb.).
8. Végezze el a kormányról történő vezérlés és a járművel való kommunikáció funkcionális tesztjét.

Az interfész és a fejegység kábel konfigurációjának megváltoztatása:

• Minden változtatást feszültségmentes állapotban végezzen.
• A módosítás után ismételje meg a fenti 5–8. lépéseket.

Interfész vagy járműrendszer meghibásodása esetén:

• Szerelje vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Indítson CAN Bus leállítást.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus leállítása után ismételje meg a fent említett 5. és 6. lépéseket.

Kötések vagy kábelezés módosításakor:

• A bekötést és módosításokat kizárólag szakmailag képzett személyzet végezheti.
• Minden változtatást a gyártó jóváhagyása vagy a jármű garanciális követelményeinek figyelembevételével kell ellenőrizni a csatlakoztatás előtt.
• Minden módosítást méréssel és a jármű bekötési sémájával való összehasonlítással kell ellenőrizni a csatlakoztatás előtt.
• A módosításokat saját felelősségre végzi, a működésre garancia nincs.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész sérülésének kizárására nincs garancia.
• Előre módosított kábelezés a termék garanciavesztéséhez vezethet.
