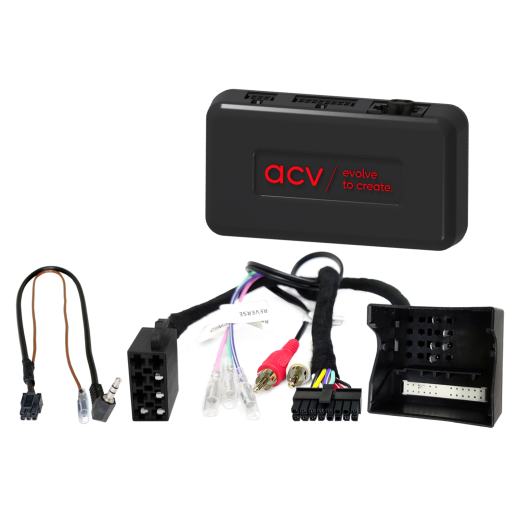

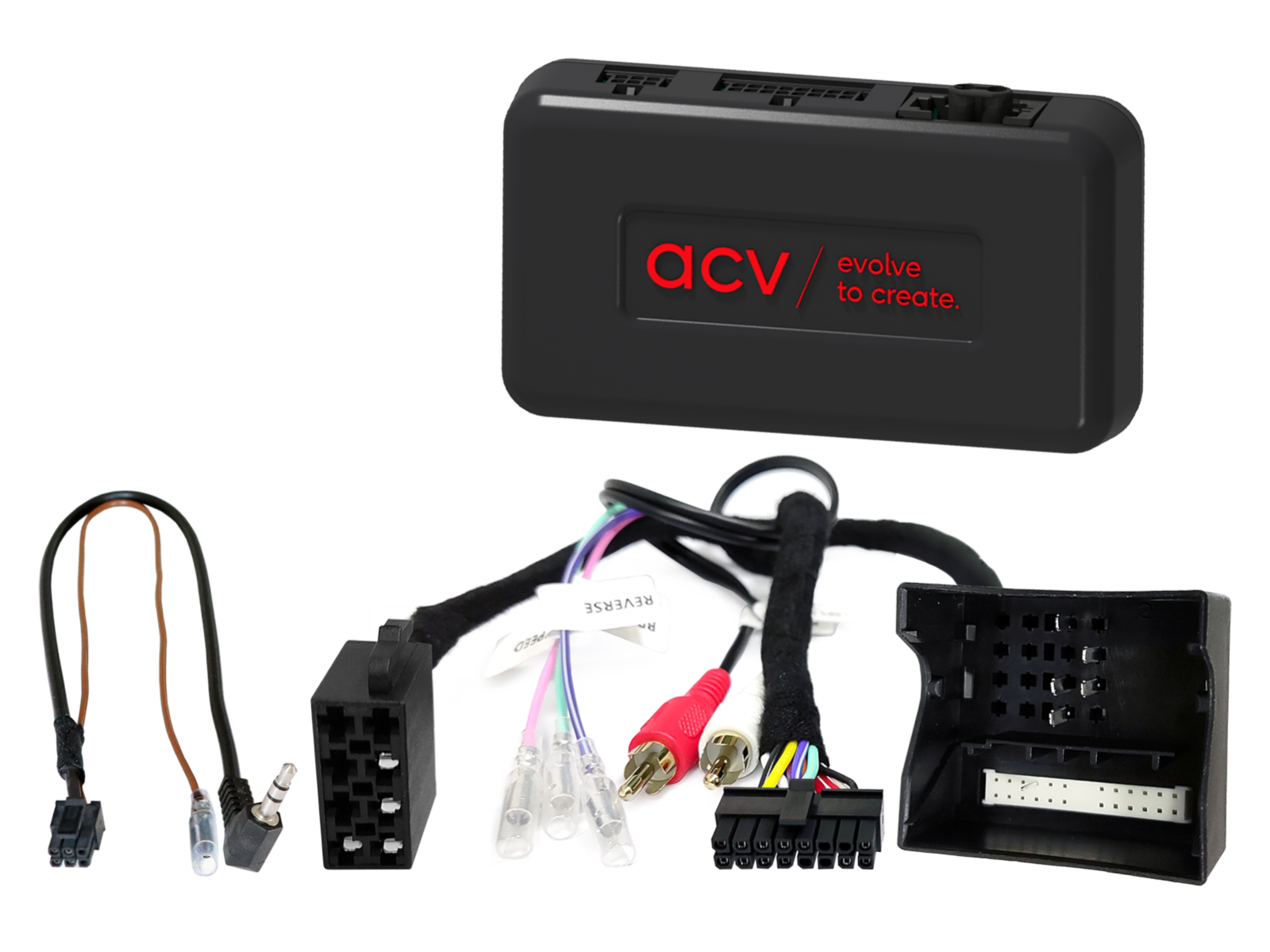

Kormánykerék gombvezérlő adapter Porsche ACV SWC 42XPO004-0-hoz

Kormánygomb-vezérlő adapter Porsche-hoz ACV SWC 42XPO004-0

Tartsa meg a gyári rádió kormányról történő vezérlésének eredeti funkcióit, amikor a gyári fejegységet aftermarket egységre cseréli. A jármű felszereltségétől, az újonnan telepített fejegység funkcióitól és szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg arról, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy eredetileg telepítve volt-e valamelyik felsorolt OEM fejegység. A végső szerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas járművekhez

• Porsche Cayenne (9PA/955) (02/2007 -> 02/2010) - eredeti OEM PCM 3.0 fejegység érintőképernyővel, OEM MOST erősítőrendszer fader funkció támogatása nélkül.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozók: 40 tűs Porsche Quadlock.
• OEM kormányvezérlés csatlakoztatása: 3,5 mm-es jack vagy szabad vezeték az aftermarket fejegység SWC bemenetére.
• OEM MOST erősítőrendszer csatlakoztatása: RCA (piros/fehér) – előerősített kimenet az aftermarket rádióból.

Beállítás:

• Állítsa be a DIP kapcsolókat az aftermarket egység gyártójának utasításai szerint.

Jármű-kompatibilitás:

• OEM MOST erősítőrendszer – a fader funkció nem támogatott.

Speciális esetek és figyelmeztetések:

• Újraimportált járművek vagy eltérő szoftverrel rendelkező járművek korlátozott működést mutathatnak.

Fontos kiegészítő információk

• Kompatibilis aftermarket fejegységekkel, amelyek támogatják az OEM MOST rendszert és rendelkeznek analóg bemenettel a kormányról történő vezérléshez.
• Az adapter teljes aktiválásához külön kell megrendelni a csatlakozó kábelt az adott fejegység márkájához.

Általános telepítési útmutató

Ellenőrzés szerelés előtt:

1. Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM fejegységgel.
2. Húzza ki az eredeti rádiót (OEM HU) feszültségmentes állapotban.
3. Ellenőrizze az interfész összes összeköttetését, hogy helyesen csatlakoznak-e – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – feszültségmentes állapotban.
3. Csatlakoztassa a kábelt a fejegységhez az aftermarket eszköz utasításai szerint.
4. Csatlakoztassa a többi vezetéket az eszköz utasításai szerint.
5. Kösse össze az egész telepítést a járművel – a fő táp csatlakozást csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy az utasítások szerint.
7. Konfigurálja az aftermarket fejegységet (kormányvezérlés, tolatókamera, kihangosító, antenna tápellátás stb.).
8. Végezze el a kormányról történő vezérlés és a járművel való kommunikáció működéspróbáját.

Az interfész és a fejegység-kábel konfigurációjának módosítása:

• Minden módosítást feszültségmentes állapotban végezzen.
• A módosítás után ismételje meg a fenti 5–8. lépéseket.

Interfész- vagy járműrendszer meghibásodása esetén:

• Szerelje vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Hívja elő a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg a fenti 5. és 6. lépést.

Vezetékezés vagy kábelezés módosítása esetén:

• Bekötéseket és módosításokat csak szakszerűen képzett személyzet végezhet.
• Minden változtatást a gyártó jóváhagyása vagy a járműgarancia szempontjainak figyelembevételével kell ellenőrizni.
• Minden módosítást mérés és a jármű bekötési rajzával való összehasonlítás alapján kell ellenőrizni a csatlakoztatás előtt.
• A módosításokért saját felelősséggel tartozik, a működésre garancia nincs.
• A módosítások saját kockázatára történnek, és nem garantálják a jármű, az eszköz vagy az interfész sérülésének kizárását.
• Előre szerelt kábelezés módosítása a termék garanciavesztéséhez vezethet.
