Kormánykerék gombvezérlő adapter Skoda ACV SWC 42XSK003-0-hoz

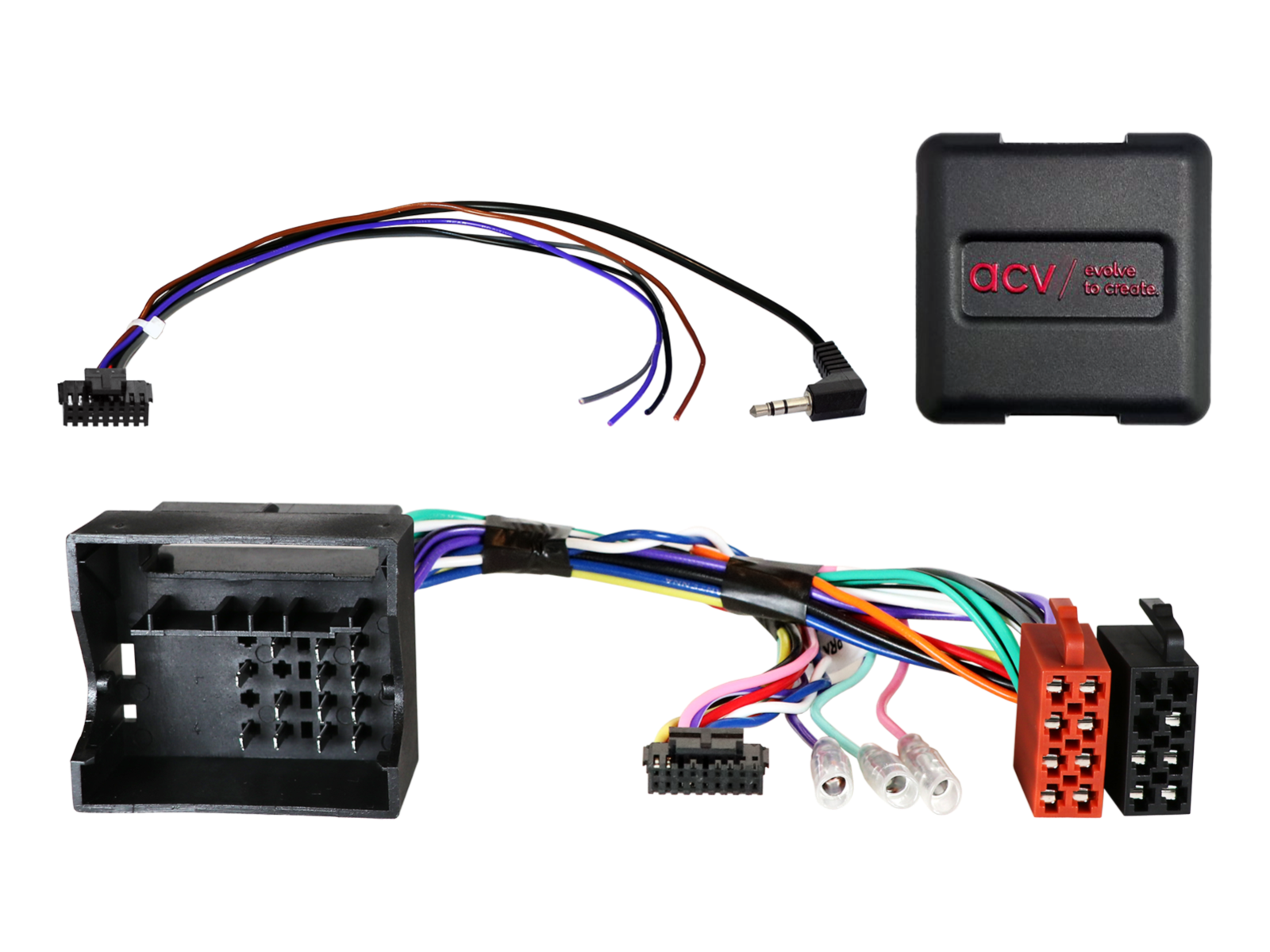

Kormánygomb-vezérlő adapter Škoda ACV SWC 42XSK003-0

Tartsa meg a kormányról történő rádióvezérlés eredeti funkcióit az eredeti rádió cseréjekor utólagos (aftermarket) fejegységre. A gépjármű felszereltségétől, a funkciók körétől és az újonnan telepített rádió szoftverétől függően előfordulhat, hogy egyes funkciók korlátozottak lesznek vagy más funkciók váltják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a gépjárművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind látványra megfelelnek. Ellenőrizze, hogy eredetileg telepítve volt-e valamelyik felsorolt OEM rádió. A végleges beépítés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas gépjárművek

• Škoda Fabia (5J) (03/2007 -> 04/2010) - eredeti OEM Audience / Stream rádióval.
• Škoda Fabia (5J) (06/2010 -> 06/2014) - eredeti OEM Audience / Stream rádióval.
• Škoda Octavia II (1Z) (06/2004 -> 05/2009) - eredeti OEM Audience / Stream rádióval.
• Škoda Roomster (5J) (09/2006 -> 02/2015) - eredeti OEM Audience / Stream rádióval.

CAN Bus információk

Csatlakozók és interfész:

• Csatlakozó: 40 tűs Quadlock Škoda.
• OEM kormányvezérlés csatlakoztatása: 3,5 mm jack vagy szabadon hagyott vezeték.

Beállítás:

• A DIP kapcsolók beállítása az utólagos egység gyártója szerint (lásd a használati útmutatót).

Kompatibilitás járművekkel:

• Járművek Technisat OEM fejegység nélkül.

Fontos kiegészítő információk

• Kompatibilis olyan utólagos fejegységekkel, amelyek analóg bemenettel rendelkeznek a kormányról történő vezérléshez (például Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec stb.).
• Az adapter teljes aktiválásához külön megrendelendő a csatlakozó kábel az adott rádió márkájához.

Általános szerelési útmutató

Ellenőrzés a beszerelés előtt:

1. Ellenőrizze a kormányvezérlés és a jármű beállításainak összes funkcióját az eredeti OEM fejegységgel.
2. Húzza ki az eredeti rádiót (OEM HU) a tápfeszültség megszakításával.
3. A csatlakozó interfészeket áramtalanított állapotban ellenőrizze, hogy helyesen vannak-e összekötve.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész hardverkonfigurációját áramtalanított állapotban.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját áramtalanított állapotban.
3. Csatlakoztassa a kábelt a fejegységhez az utólagos eszköz használati útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Kapcsolja össze az egész telepítést a járművel, a fő tápcsatlakozót utoljára csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy a használati útmutató utasításai szerint.
7. Konfigurálja az utólagos fejegységet (kormányvezérlés, kamera, kihangosítás, antennarendszer tápellátása stb.).
8. Végezze el a kormányvezérlés és a járművel való kommunikáció működésellenőrzését.

Interfész és fejegység kábelének módosítása:

• Minden módosítást áramtalanított állapotban végezzen.
• Módosítás után ismételje meg az 5–8. lépéseket a fenti listából.

Ha az interfész vagy a jármű rendszere meghibásodik:

• Telepítse vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Kérje a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg a fenti 5. és 6. lépéseket.

Ha bekötést vagy kábelezést módosítanak:

• A bekötést és módosításokat csak szakképzett személyzet végezheti.
• Minden változtatást a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell a bekötés előtt.
• Minden módosítást mérés útján, a jármű bekötési rajzával összevetve kell ellenőrizni a bekötés előtt.
• A módosításokat saját felelősségre végzi, működésre vonatkozó garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására nincs garancia.
• Előre beszerelt kábelezés módosítása a termék garanciavesztéséhez vezethet.
