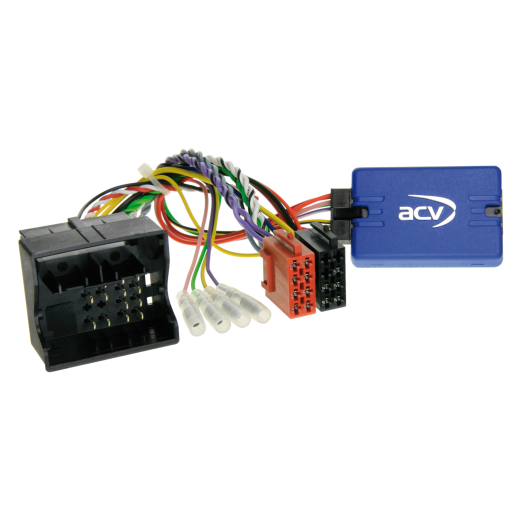

Kormánykerék gombvezérlő adapter Mercedes / Smart ACV SWC 42SMC001-0-hoz

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

Kormánykerék adapter Mercedes A-osztály (C169/W169) (10/04->04/08, 06/08->06/12), B-osztály (T245) (07/05->04/08, 04/08->09/11), C-osztály (CL203/S203/W203) (02/04->09/07), CLC-osztály (CL203) (06/08->02/11), CLK-osztály (W209) (04/05->01/10), CLS-osztály (C219) (04/08->09/10), E-osztály (S211/W211) (03/08->01/09), G-osztály (W463) (04/07->06/08), G-osztály modellekhez (W164) (09/08->06/12), GL-osztály (X164) (09/06->05/09, 05/09->07/12), M-osztály (W164) (07/05->04/08, 10/08->07/11), ML (W164) (07/05->04/08, 10/08->07/11), R-osztály (W251) (09/05->05/07, 05/07->05/10), SLK-osztály (R171) (04/08->03/11), Sprinter (W906) (04/06->08/13, 08/13->05/18), Vito/Viano (W639) (06.04.->10.08., 10.09.->14.03.) és Smart For Four (W454) (04.01.->07.04.)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Kormánykerék gombvezérlő adapter Mercedes / Smart ACV SWC 42SMC001-0-hoz

Leírás és paraméterek
Értékelés0
Kategóriák

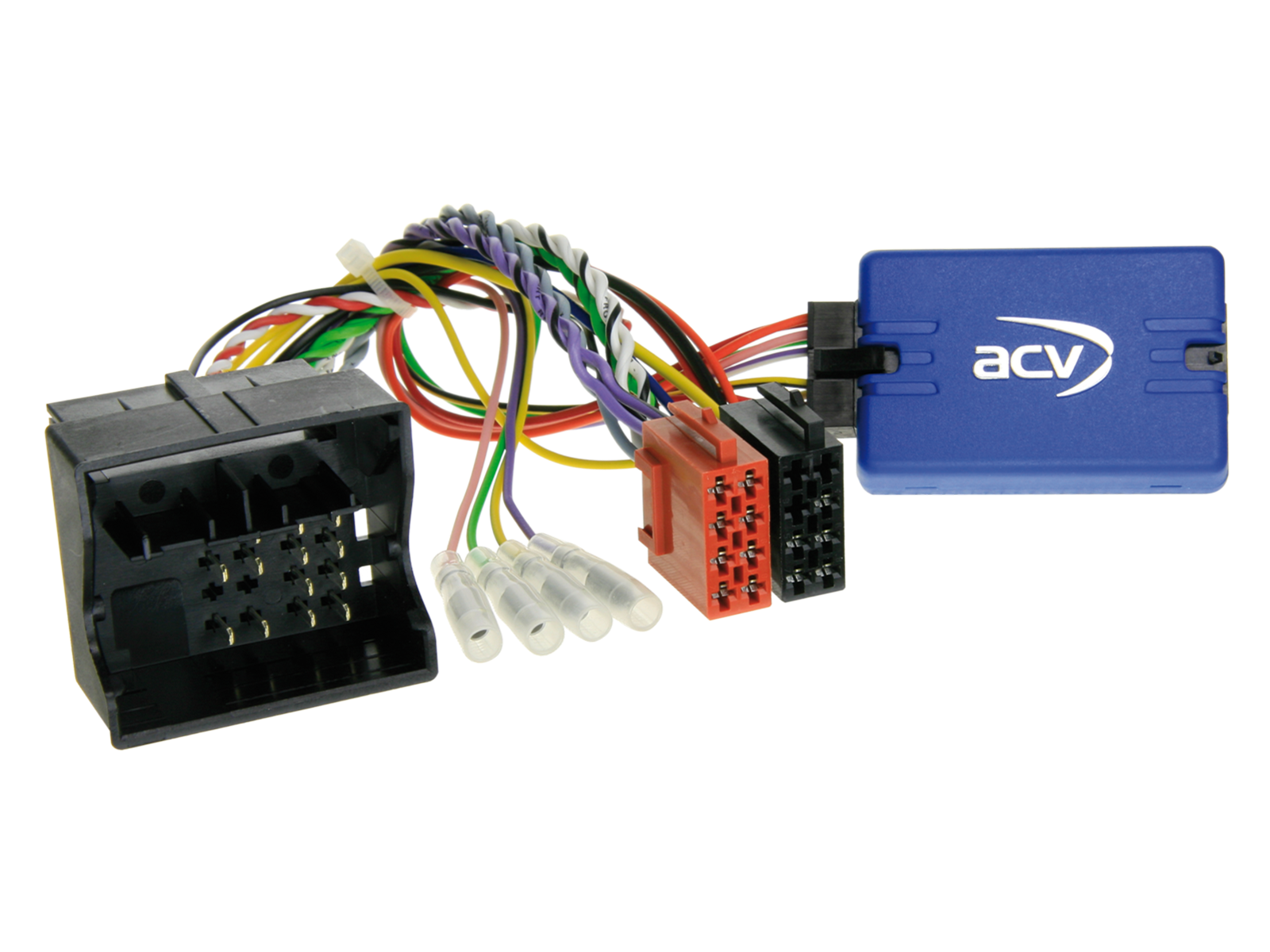

Kormánygomb-vezérlő adapter Mercedes és Smart számára ACV SWC 42SMC001-0

Tartsa meg az autórádió kormányról történő eredeti vezérlőfunkcióit az eredeti fejegység cseréje esetén utángyártott egységre. A gépjármű felszereltségétől és az utángyártott egység szoftverétől függően egyes funkciók korlátozottak lehetnek vagy helyettesülhetnek. Hasonlítsa össze a megjelenített kábelcsatlakozókat a gépjárművében található csatlakozókkal, és győződjön meg róla, hogy műszakilag és vizuálisan is megegyeznek. Ellenőrizze, hogy a járműben az alább felsorolt gyári fejegységek egyike volt-e telepítve. A végső beépítés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlést.

Alkalmas járművek

Mercedes A-osztály (C169/W169) (10/2004->04/2008) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval; az óra beállítás funkció nem támogatása esetén szükség lehet kódolásra az Audio 20-on.
Mercedes A-osztály (C169/W169) (06/2008->06/2012) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval; az óra beállítás funkció nem támogatása esetén szükség lehet kódolásra az Audio 20-on.
Mercedes B-osztály (T245) (07/2005->04/2008) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval.
Mercedes B-osztály (T245) (04/2008->09/2011) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval.
Mercedes C-osztály (CL203/S203/W203) (02/2004->09/2007) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval.
Mercedes CLC-osztály (CL203) (06/2008->02/2011) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval.
Mercedes CLK-osztály (W209) (04/2005->01/2010) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval.
Mercedes CLS-osztály (C219) (04/2008->09/2010) 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval; az óra beállítását nem támogatja; járművek Harman Kardon OEM hangrendszerrel verziótól függően.
Mercedes E-osztály (S211/W211) (03/2008->01/2009) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval.
Mercedes G-osztály (W463) (04/2007->06/2008) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval.
Mercedes G-osztály (W164) (09/2008->06/2012) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval.
Mercedes GL-osztály (X164) (09/2006->05/2009) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval.
Mercedes GL-osztály (X164) (05/2009->07/2012) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval.
Mercedes M-osztály (W164) (07/2005->04/2008) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval; Harman Kardon OEM hangrendszer verziótól függően.
Mercedes M-osztály (W164) (10/2008->07/2011) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval; Harman Kardon OEM hangrendszer verziótól függően.
Mercedes ML (W164) (07/2005->04/2008) lásd M-osztály.
Mercedes ML (W164) (10/2008->07/2011) lásd M-osztály.
Mercedes R-osztály (W251) (09/2005->05/2007) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval.
Mercedes R-osztály (W251) (05/2007->05/2010) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval.
Mercedes SLK-osztály (R171) (04/2008->03/2011) 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval.
Mercedes Sprinter (W906) (04/2006->08/2013) 2-DIN Audio 20 OEM-mel.
Mercedes Sprinter (W906) (08/2013->05/2018) 2-DIN Audio 20 OEM-mel.
Mercedes Vito/Viano (W639) (04/2006->08/2010) 2-DIN Audio 20 OEM-mel.
Mercedes Vito/Viano (W639) (09/2010->03/2014) 2-DIN Audio 20 OEM-mel.
Smart For Four (W454) (01/2004->04/2007) 2-DIN OEM CD-lejátszóval vagy Comand OEM navigációval, 40 tűs Quadlock.

CAN Bus információk

Csatlakozás: 40 tűs Quadlock Mercedes csatlakozó.
Ismeretlen Mercedes csatlakozó esetén használja a 42smc00c adaptert ISO és 40 tűs Quadlock kábelkészlettel.
Alkalmas járművekhez, melyek 2-DIN Audio 20 OEM-mel, 2-DIN Audio 50 APS Comand NTG2/NTG2.5 OEM navigációval rendelkeznek.
Néhány verzióban az óra beállítása nem támogatott – ajánlott az Audio 20 OEM kódolása, ha lehetséges.
Támogatás a Harman Kardon OEM hangrendszerhez verziótól függően.

Fontos kiegészítő információk

Az adapter teljes aktiválásához szükséges megrendelni a csatlakozó kábelt az adott autórádió márkához.

Általános beépítési útmutató

Ellenőrzés szerelés előtt

Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM fejegységgel.
Az OEM egység kiszerelését áramtalanított állapotban végezze.
Áramtalanított állapotban ellenőrizze az interfész összeköttetéseit.

Csatlakozás és bekötési sorrend

Minden beállítást és konfigurációt áramtalanított állapotban végezzen.
Ellenőrizze a rádió csatlakozó kábelének konfigurációját.
Csatlakoztassa a kábelt az utángyártott rádió szerinti utasításoknak megfelelően.
Csatlakoztassa a többi vezetéket az eszköz használati utasítása szerint.
A fő tápcsatlakozást csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírás és a BDA szerint.
Konfigurálja az utángyártott rádiót az SWC, kamera, kihangosítás, antenna tápellátása stb. funkciókhoz.
Végezze el a kormányról történő vezérlés és a járművel való kommunikáció tesztjét.

Az interfész és a HU-kábel konfigurációjának módosítása

A módosításokat áramtalanított állapotban végezze.
A változtatás után kövesse a fenti 5–8. lépéseket.

Az interfész vagy a járműrendszer hibája esetén

Szerelje vissza a járműbe az eredeti OEM egységet.
Kapcsolja be az OEM egységet.
Várjon a CAN Bus elcsendesedésére (alvására).
Ellenőrizze az interfész hardveres konfigurációját.
A CAN Bus elcsendesedése után kövesse a fenti 5–8. lépéseket.

Bekötés vagy kábelezés módosítása esetén

A módosításokat kizárólag szakmailag képzett személyzet végezheti.
Csatlakoztatás előtt ellenőrizze a gyártó követelményeivel való megfelelést és a garanciára gyakorolt hatást.
Csatlakoztatás előtt ellenőrizze a működést méréssel és a jármű bekötési rajza szerint.
A módosításokat saját felelősségre végzi, működési garancia nélkül.
A módosításokért nem vállalunk felelősséget az esetleges kárért a járműben, az eszközben vagy az interfészben.
A gyárilag szerelt kábelezés módosítása a termék garanciájának megszűnését eredményezheti.
