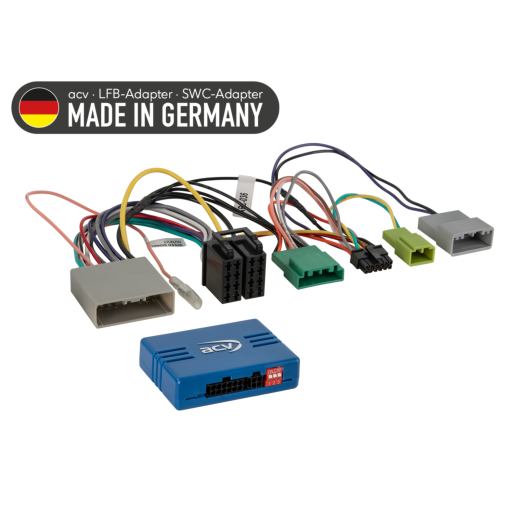

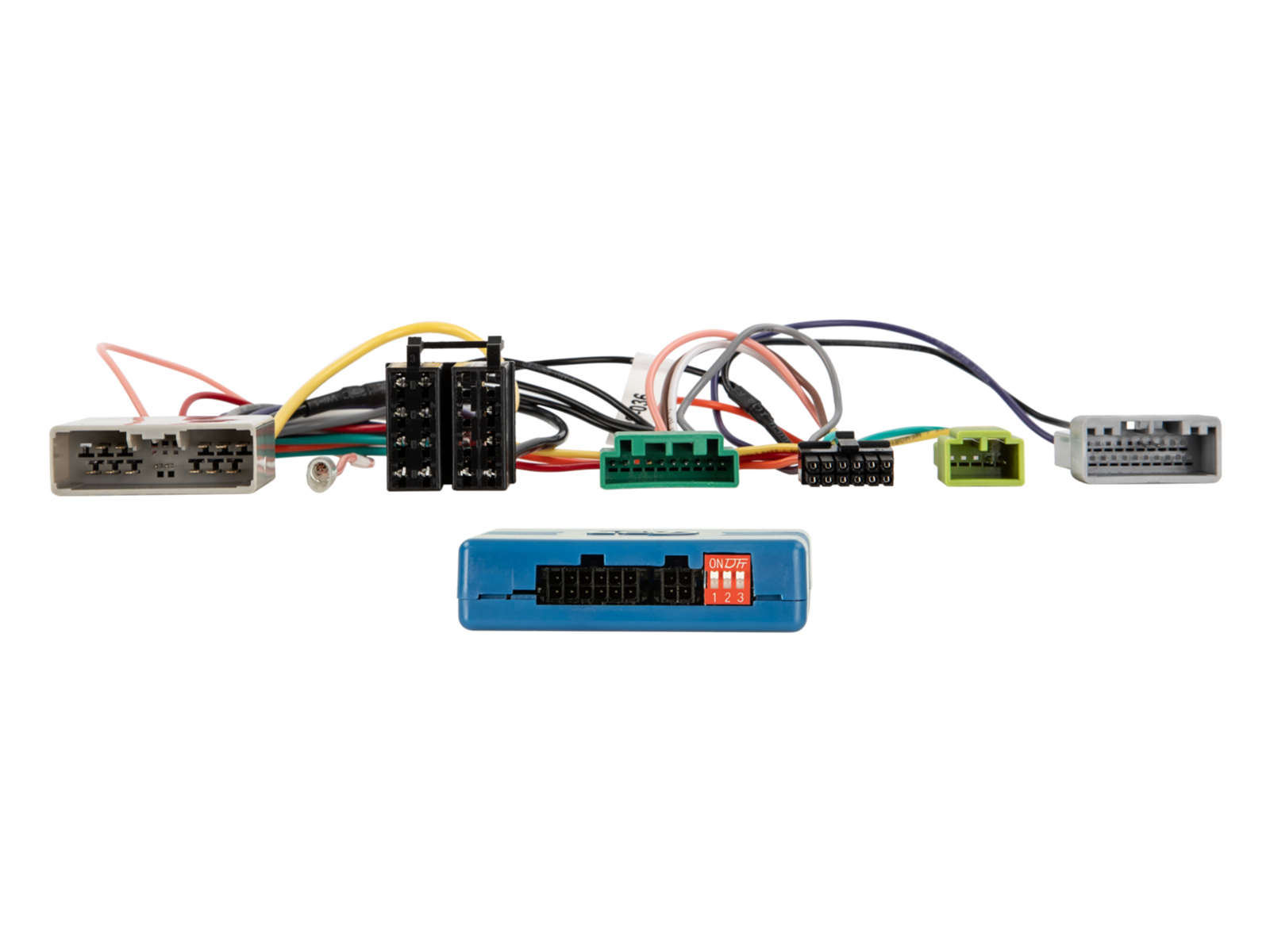

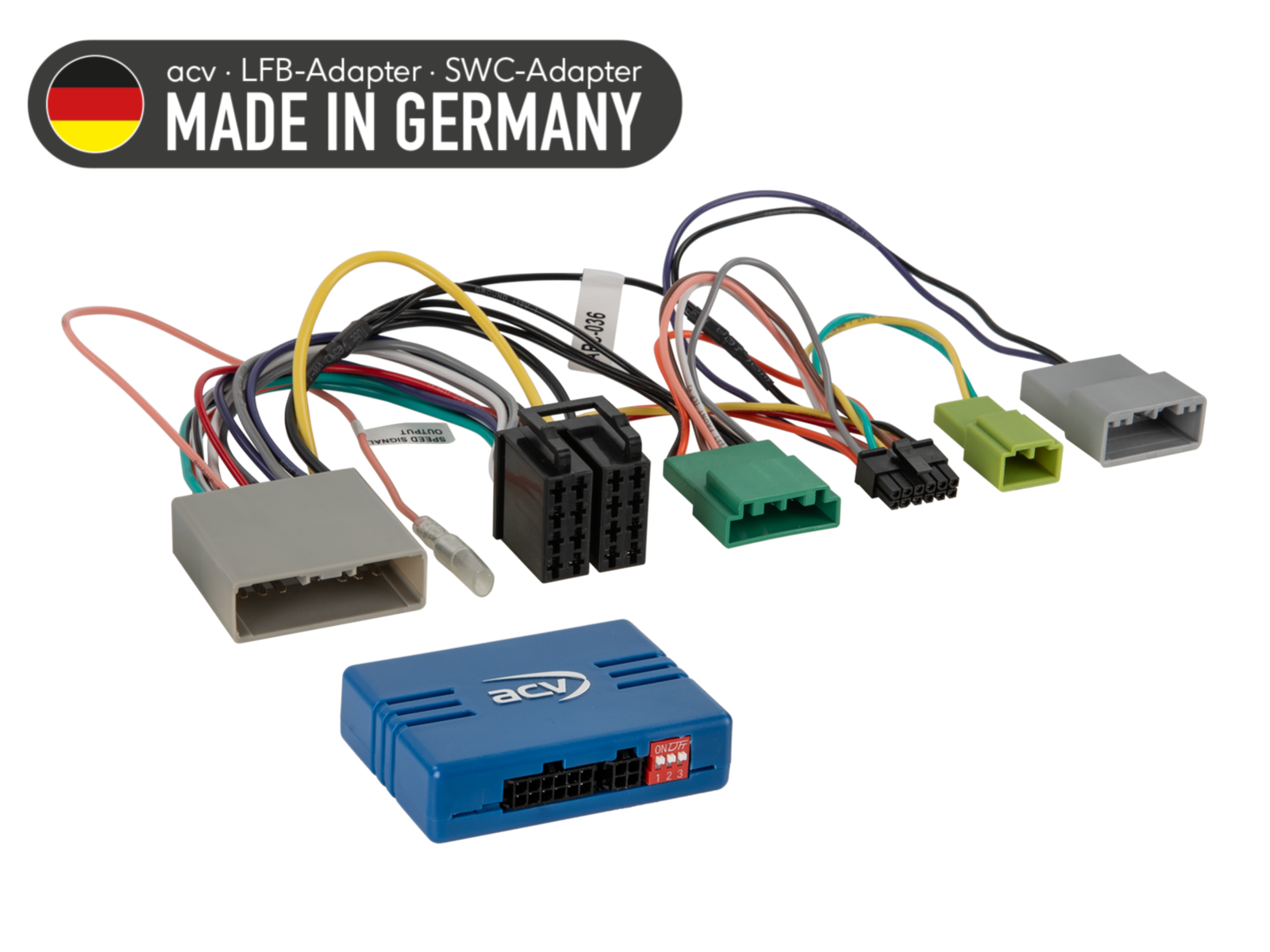

Kormánykerék gombvezérlő adapter Honda ACV SWC 42A-1130-002-0-hoz

Kormánykerék gombvezérlő adapter Honda ACV SWC 42A-1130-002-0

Tartsa meg az eredeti rádióvezérlési funkciókat a kormánykeréken, amikor az eredeti rádiót egy utángyártott egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített autórádió szoftverétől függően bizonyos funkciók korlátozottak lehetnek vagy másokkal helyettesíthetők. Hasonlítsa össze a megjelenített kábel csatlakozókat a járművében lévőkkel, és győződjön meg arról, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az egyik felsorolt OEM autórádió eredetileg telepítve volt-e. A végső összeszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormánykerék vezérlésének (SWC) helyes működését.

Ajánlott járművekhez

• Honda Civic (FK1) (09/2005 -> 12/2008) - eredeti OEM autórádió.
• Honda Civic (FK1) (01/2009 -> 12/2010) - eredeti OEM autórádió.
• Honda Civic (FN2) (03/2007 -> 12/2008) - eredeti OEM autórádió.
• Honda Civic (FN2) (01/2009 -> 12/2011) - eredeti OEM autórádió.

Műszaki információk

• CAN Bus és analóg SWC csatlakozás.
• Csatlakozó: 17 Pin / 20 Pin Honda.
• Csatlakozó: 5 Pin / 10 Pin kijelző.
• Kék vezeték: +12V erősítő távirányító.
• Támogatás a felső kijelzővel rendelkező klímás járművekhez.
• OEM erősítő rendszer támogatása.
• Időbeállítás támogatott (lásd kézikönyv).

Szabad vezetékek jelzései

• Kék: +12V erősítő távirányító.

Diagnosztikai LED jelzés

• Kék folyamatos világítás: aktív interfész, +12V gyújtás tápellátás jelen van.
• Piros világítás: a kormánykerék gombvezérlő funkció felismerve.

Fontos kiegészítő információk

• OEM erősítő rendszer támogatása.
• Időbeállítás támogatott közvetlenül a kormánykerékről.
• Ajánlott utángyártott autórádiókhoz: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
• Az adapter teljes aktiválásához rendelni kell egy specifikus márkájú autórádióhoz való összekötő kábelt.

Általános telepítési útmutató

Ellenőrzés a telepítés előtt:

1. Ellenőrizze az összes vezérlő funkciót és a jármű beállításait az eredeti OEM főegységgel.
2. Kapcsolja le az eredeti rádiót (OEM HU) feszültség nélkül.
3. Ellenőrizze az összes interfész csatlakozást, hogy helyesen van-e csatlakoztatva - feszültség nélkül.

Csatlakozás és bekötési sorrend:

1. Ellenőrizze az interfész beállításait és hardver konfigurációját - feszültség nélkül.
2. Ellenőrizze a csatlakozókábel konfigurációját a HU-hoz - feszültség nélkül.
3. Csatlakoztassa a kábelt a HU-hoz az utángyártott készülék használati útmutatója szerint.
4. Csatlakoztassa a többi vezetéket a készülék útmutatása szerint.
5. Kösse össze az egész telepítést a járművel - a fő tápellátási csatlakozást csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres beállítását a termékleírásban vagy útmutatóban szereplő utasítások szerint.
7. Állítsa be az utángyártott HU-t (pl. kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás).
8. Végezze el a funkcionális tesztet a kormánykerék vezérlésével és a járművel való kommunikációval.

Az interfész és a HU kábel konfigurációjának módosítása:

• Minden módosítást feszültség nélkül végezzen.
• Ismételje meg az 5-8 lépéseket a fentiek szerint.

Interfész vagy a járműrendszer hibája esetén:

• Telepítse újra az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész hardver konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg az 5 és 6 lépéseket a fentiek szerint.

Kábelezés vagy vezetékek módosítása esetén:

• A csatlakozásokat és módosításokat csak szakszerűen képzett személyzet végezheti.
• Minden módosítást a csatlakoztatás előtt a gyártó általi jóváhagyás vagy a jármű garanciájának hatása szempontjából ellenőrizni kell.
• Minden módosítást a csatlakoztatás előtt mérni és összehasonlítani kell a jármű bekötési sémájával.
• A módosításokat saját felelősségére végzi, garancia nélkül a működésre.
• A módosításokat saját kockázatára végzi, a jármű, a készülék vagy az interfész sérülésének kizárása nélkül.
• A előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
