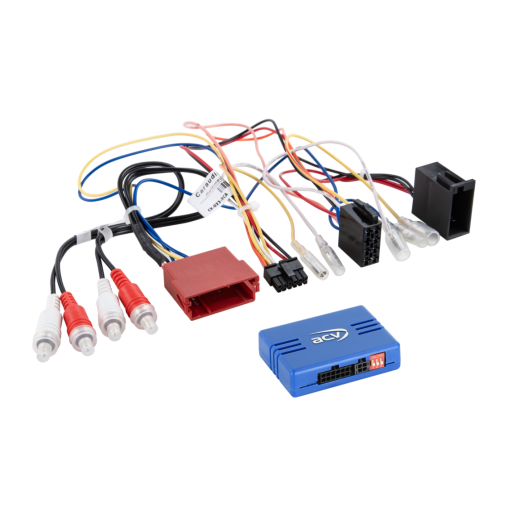

Kormánykerék gombvezérlő adapter Audi ACV SWC 42A-1321-003-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

Audi A2 (8Z) 11/1999 -> 07/2005 - eredeti Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN rádió két forgóvezérlővel, OEM erősítő támogatás 2-csatornás / 4-csatornás RCA kimeneten keresztül.
Audi A3 (8L) 08/2000 -> 06/2003 - eredeti Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN rádió két forgóvezérlővel, OEM erősítő támogatás 2-csatornás / 4-csatornás RCA kimeneten keresztül.
Audi A3 (8P) 07/2003 -> 05/2005 - eredeti Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN rádió két forgóvezérlővel, OEM erősítő támogatás 2-csatornás / 4-csatornás RCA kimeneten keresztül.
Audi A4 (B6/B7) 11/2000 -> 02/2009 - eredeti Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN rádió két forgóvezérlővel, OEM erősítő támogatás 2-csatornás / 4-csatornás RCA kimeneten keresztül.
Audi A6 (4B/C5) 05/2001 -> 03/2006 - eredeti Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN rádió két forgóvezérlővel, OEM erősítő támogatás 2-csatornás / 4-csatornás RCA kimeneten keresztül.
Audi TT (8N) 09/1998 -> 07/2006 - eredeti Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 1-DIN rádió két forgóvezérlővel, OEM erősítő támogatás 2-csatornás / 4-csatornás RCA kimeneten keresztül.

CAN Bus információk

Csatlakozók és tápellátás:

Csatlakozó: ISO / Mini ISO (cikkszám: 42cx23-rca).
OEM erősítő támogatása 2 csatorna / 4 csatorna – kimenet RCA (dugó) front/rear.
Kék vezeték: +12 V REMOTE az erősítő bekapcsolásához.

Beállítás:

Ellenőrizze a DIP kapcsolók beállítását az aftermarket fejegységen (HU).

Speciális megjegyzések:

Ha nem biztos az Audi csatlakozó változatában: használja az Audi/Seat Exeo ISO/Quadlock Amp > RCA kábelköteget (cikkszám: 42a-1321-00c).
Aftermarket egységek > 3 V előerősített kimeneti szinttel ajánlottak; < 3 V esetén használja az „Audi A2/A3/A4/A6/TT ISO/Mini ISO Amp > Pro” verziót (cikkszám: 42a-1321-008).
Hallható kikapcsolási zaj esetén zajszűrő adható hozzá – NF „ground loop isolator” (cikkszám: 30.5000-01).

Diagnosztikai LED kijelzés:

Kék villogás: CAN Bus jel keresése folyamatban.
Kék világítás: CAN Bus aktív.
Piros világítás: aktív +12 V gyújtás.

Fontos kiegészítő információk

Alkalmas Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker aftermarket rádiókhoz.
Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

Minden módosítást feszültségmentes állapotban végezzen.
A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

Telepítse vissza az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket.

Kábelezés módosítása esetén:

A bekötést és módosításokat csak szakképzett személy végezheti.
Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
A módosításokat saját felelősségre végzi, működési garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
