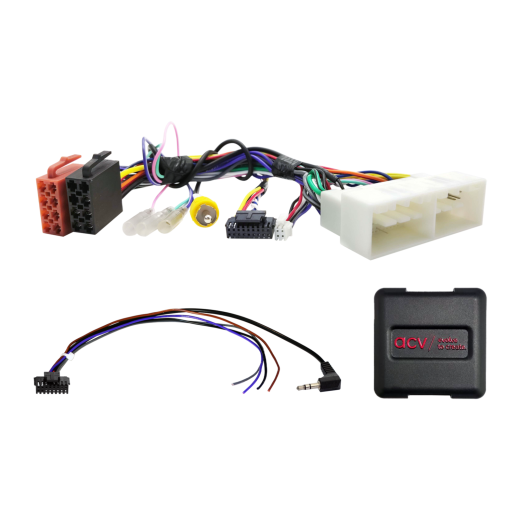

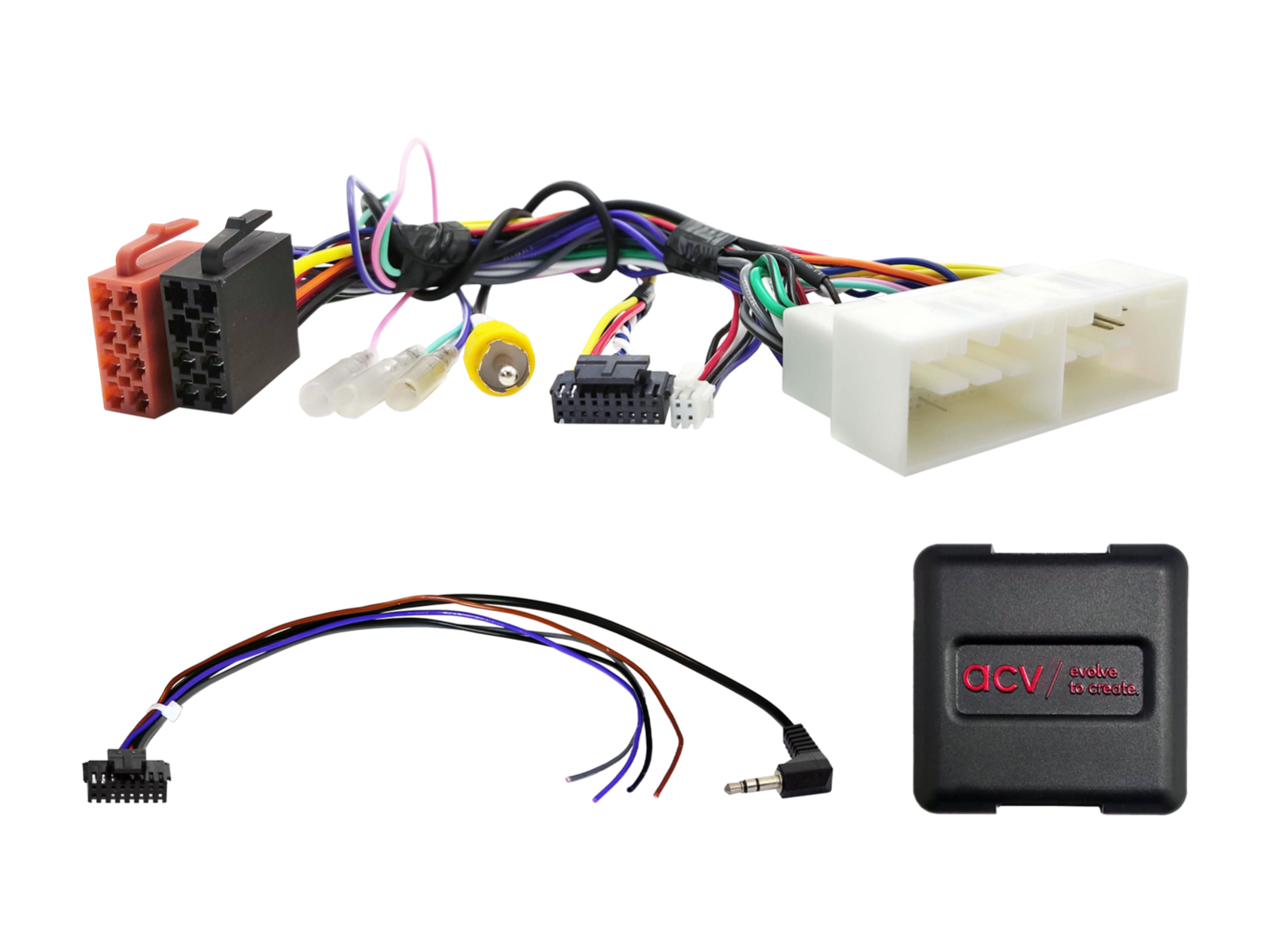

Kormánykerék gombvezérlő adapter Hyundai / Kia ACV SWC 42XHY017-0-hoz
További infirmáció a termékről
- Vegye igénybe tanácsadási szolgáltatásunkat.
- Az árut 14 napon belül visszaküldheti hozzánk.
Kormánygomb-vezérlő adapter Hyundai / Kia ACV SWC 42XHY017-0
Tartsa meg a gyári rádió kormányról történő vezérlésének funkcióit, amikor a gyári fejegységet utólagos készülékre cseréli. A jármű felszereltségétől, a funkciók körétől és az új fejegység szoftverétől függően előfordulhat, hogy egyes funkciók korlátozottá válnak vagy más funkciók váltják fel őket. Hasonlítsa össze a csatlakozókábel megjelenített csatlakozóit a járművében található csatlakozókkal, és győződjön meg arról, hogy műszakilag és vizuálisan is megfelelnek. Ellenőrizze, hogy eredetileg valamelyik felsorolt gyári fejegység volt-e telepítve. A végleges beszerelés előtt tesztelje a jármű működését, a rendszerbeállításokat és a kormányról történő vezérlés (SWC) helyes működését.
Alkalmas járművek
- Hyundai i30 [PED] (12/2016 -> 08/2018) - eredeti OEM fejegység.
- Hyundai i30 [PED] (09/2018 -> 12/2020) - eredeti OEM fejegység.
- Hyundai i30 [PED] (10/2020 -> 06/2024) - eredeti OEM fejegység.
- Hyundai Tucson [TL] (07/2018 -> 12/2020) - eredeti OEM fejegység.
- Kia Cee'd [JD] (06/2018 -> 09/2021) - eredeti OEM fejegység.
- Kia ProCeed [JD] (06/2018 -> 09/2021) - eredeti OEM fejegység.
- Kia Rio [YB] (02/2017 -> 02/2020) - eredeti OEM fejegység.
- Kia Rio [YB] (08/2020 -> 04/2023) - eredeti OEM fejegység.
- Kia Sorento [UM] (10/2017 -> 08/2020) - eredeti OEM fejegység.
- Kia Soul [PS] (11/2016 -> 03/2019) - eredeti OEM fejegység.
- Kia Sportage [QL] (01/2016 -> 06/2018) - eredeti OEM fejegység, a középkonzolról történő vezérlés nem támogatott.
- Kia Sportage [QL] (07/2018 -> 01/2022) - eredeti OEM fejegység, a középkonzolról történő vezérlés nem támogatott.
CAN Bus információk
Csatlakozók és tápellátás:
- Csatlakozók: Hyundai 24 tűs / 18 tűs.
- OEM kormányvezérlés csatlakozása (SWC): 3,5 mm jack vagy szabad vezeték.
- OEM tolatókamera csatlakozás: sárga RCA (hím).
Beállítások:
- A DIP kapcsolók beállítása az utólagos fejegység gyártójának utasításai szerint.
Kompatibilitás és üzemmódok:
- CAN Bus-szal és beépített navigációval rendelkező járművek esetén CAN Bus megoldás szükséges.
- CAN Bus nélküli, analóg navigáció nélküli járművekhez megfelelő Hyundai/Kia 35/38 tűs multilead kamerakábelt használjon.
- Eltérő tűkiosztású vagy gyári navigációval rendelkező járműveknél a csatlakozások ellenőrzése szükséges a hibák és károsodások elkerülése érdekében.
Különleges esetek (kamera):
- OEM tolatókamera +6 V tápellátás: telepítés előtt mérje és ellenőrizze a csatlakozást a gyári fejegységhez.
- OEM tolatókamera videosignal: telepítés előtt ellenőrizze a Video (+/−) polaritását a gyári fejegységhez képest.
Figyelmeztetés:
- Egyes járműbeállítások nem támogatottak.
- Újraimportált vagy eltérő szoftverrel rendelkező járművek esetén funkcióinkompatibilitás fordulhat elő.
Fontos kiegészítő információk
- Kompatibilis olyan utólagos fejegységekkel, amelyek analóg bemenettel rendelkeznek a kormányvezérléshez és/vagy CAN Bus interfésszel.
- A teljes adapteraktiváláshoz szükséges megrendelni a megfelelő csatlakozó kábelt az adott fejegység márkájához.
Általános telepítési útmutató
Ellenőrzés a beszerelés előtt:
- Ellenőrizze a kormányvezérlés és a jármű beállításainak összes funkcióját a gyári fejegységgel.
- Válassza le az eredeti rádiót (gyári fejegységet) áramtalanítás mellett.
- Áramtalanítás mellett ellenőrizze az interfész összes csatlakozását, hogy helyesen vannak-e bekötve.
Csatlakoztatás és bekötési sorrend:
- Áramtalanítás mellett ellenőrizze az interfész beállításait és hardverkonfigurációját.
- Áramtalanítás mellett ellenőrizze a csatlakozó kábel konfigurációját a fejegységhez.
- Csatlakoztassa a kábelt a fejegységhez az utólagos készülék használati útmutatója szerint.
- Csatlakoztassa a többi vezetéket a készülék útmutatója szerint.
- Végezze el a teljes bekötés járműhöz történő csatlakoztatását — a fő tápellátó csatlakozást csatlakoztassa utoljára.
- Végezze el az interfész szoftveres konfigurációját a termékleírás vagy a használati útmutató utasításai szerint.
- Konfigurálja az utólagos fejegységet (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
- Végezze el a kormányról történő vezérlés és a járművel való kommunikáció funkciótesztjét.
Interfész- és fejegységkábel konfigurációjának módosítása:
- Minden módosítást áramtalanítás mellett végezzen.
- Módosítás után ismételje meg a fenti 5–8. lépéseket.
Ha az interfész vagy a járműrendszer meghibásodik:
- Szerelje vissza az eredeti gyári fejegységet.
- Indítsa el az eredeti egységet.
- Hívja le a CAN Bus rendszer leállítását (ha szükséges).
- Ellenőrizze az interfész hardverkonfigurációját.
- A CAN Bus leállítása után ismételje meg a fenti 5. és 6. lépéseket.
Ha vezetékezést vagy kábelvezetést módosít:
- A bekötést és módosításokat csak megfelelően képzett szakember végezheti el.
- Minden változtatást a gyártó jóváhagyása vagy a jótállásra gyakorolt hatás szempontjából kell ellenőrizni, mielőtt csatlakoztatnák.
- Minden módosítást mérés útján és a jármű bekötési rajzával összehasonlítva kell ellenőrizni, mielőtt csatlakoztatnák.
- A módosításokat saját felelősségére végzi, működésre vonatkozó garancia nélkül.
- A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására nincs garancia.
- Az előre szerelt kábelek módosítása a termék garanciavesztéséhez vezethet.
| Katalógus szám | 42XHY017-0 |
| Márka | ACV |
| Hivatkozások | Hivatalos weboldal |
