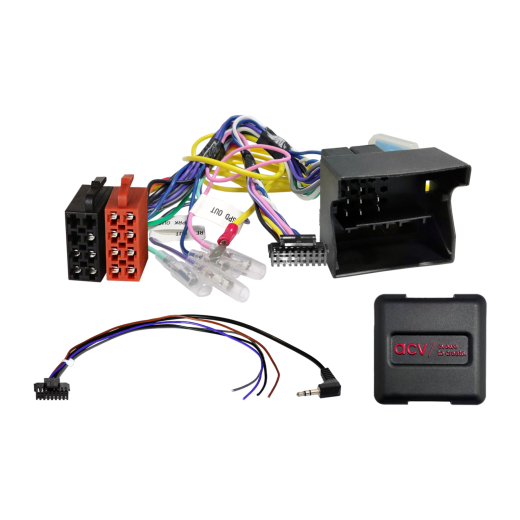

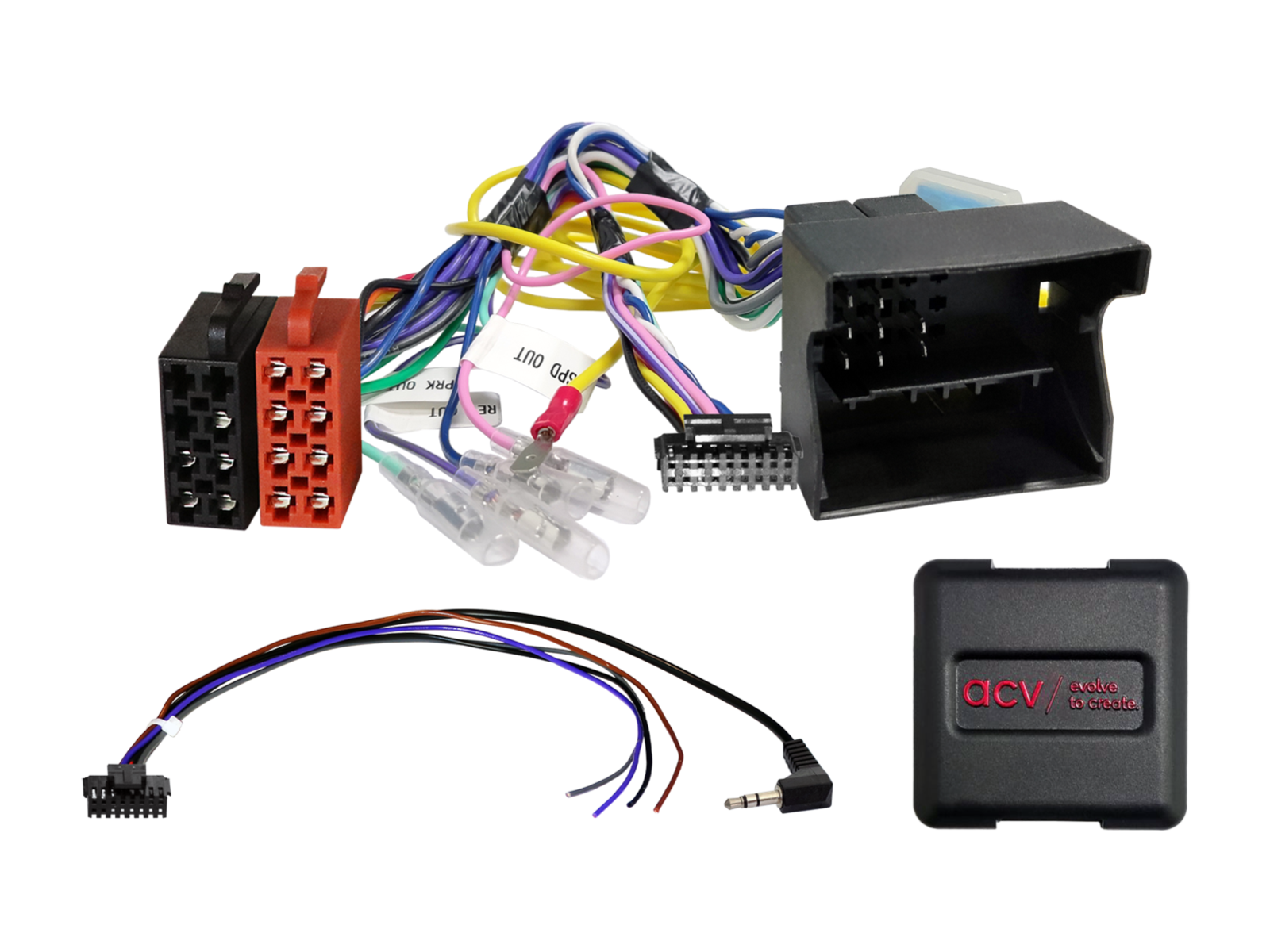

Kormánykerék gombvezérlő adapter Mercedes ACV SWC 42XMC005-0-hoz

Kormánykerék-kezelőgomb adapter Mercedeshez ACV SWC 42XMC005-0

Őrizze meg az eredeti rádió kormányról történő vezérlésének funkcióit az eredeti fejegység utólagos (aftermarket) egységre cserélésekor. A jármű felszereltségétől, a funkciók körétől és az új fejegység szoftverétől függően előfordulhat egyes funkciók korlátozása vagy más funkciókkal való helyettesítése. Hasonlítsa össze a bemutatott kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind technikailag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredetileg telepített OEM fejegység szerepel-e a felsorolásban. A végső szerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas az alábbi járművekhez

• Mercedes C-class (S204) (09/2007 -> 01/2011)
• Mercedes C-class (W204) (03/2007 -> 01/2011)
• Mercedes E-class (S212) (07/2009 -> 01/2013)
• Mercedes E-class (W212) (03/2009 -> 01/2013)

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 40 tűs Mercedes Quadlock.
• Csatlakozó: OEM SWC > 3,5 mm jack / szabad vezeték.
• Csatlakozó: +12 V állandó táp sárga – 30-as saru (biztosítva az akkumulátorról).
• Kék vezeték: +12 V antenna távvezérlés (antenna remote).

Kompatibilitás és korlátozások:

• Járművek OEM erősítőrendszer nélkül.

Jelek és kimenetek terhelhetősége:

• Piros: +12 V gyújtás (15-ös saru).
• Narancssárga: +12 V világítás (58-as saru).
• Lila/fehér: +12 V tolatás jel.
• Rózsaszín: sebességjel (speed pulse).
• Zöld: GND jel kéziféknél/parkolóféknél.
• Összes kimenet max. terhelhetősége: 250 mA. Nagyobb fogyasztás esetén használjon relét – 1 relé esetén a tekercs ellenállása min. 75 Ω, 2 relé esetén a tekercsek együttes ellenállása min. 150 Ω.

Fontos kiegészítő információk

• A kormányról történő vezérlés (SWC) CAN Bus-on keresztül működik. Újraimportált járműveknél vagy eltérő szoftverrel rendelkező járműveknél előfordulhat funkcióinkompatibilitás.
• Az adapter teljes aktiválásához külön meg kell rendelni a csatlakozó kábelt az adott rádiómárkához.

Általános telepítési utasítások

Ellenőrzés szerelés előtt:

1. Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM fejegységgel.
2. Húzza ki az eredeti rádiót (OEM HU), és szüntesse meg az áramellátást.
3. Ellenőrizze az összes interfész kapcsolatot, hogy megfelelően van-e csatlakoztatva – áramtalan állapotban.

Csatlakoztatás és bekötés sorrendje:

1. Ellenőrizze az interfész beállításait és hardverkonfigurációját – áramtalan állapotban.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – áramtalan állapotban.
3. Csatlakoztassa a kábelt a rádióhoz az aftermarket eszköz használati útmutatója szerint.
4. Csatlakoztasson minden egyéb vezetéket az eszköz leírása szerint.
5. Kösse be a teljes rendszert a járműbe – a fő tápkapcsolatot csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a használati útmutatóban leírtak szerint.
7. Állítsa be az aftermarket fejegységet (kormányvezérlés, kamera, kihangosítás, antenna táplálás stb.).
8. Végezzen működésellenőrzést a kormányról történő vezérlés és a járművel való kommunikáció tekintetében.

Az interfész és a fejegység kábelének konfigurációjának módosítása:

• Minden módosítást végezzen áramtalan állapotban.
• Módosítás után ismételje meg a fenti 5–8. lépéseket.

Ha az interfész vagy a jármű rendszere meghibásodik:

• Szerelje vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Hívja le a CAN Bus rendszer leállítását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg a fenti 5. és 6. lépést.

Kábelezés módosítása esetén:

• A bekötést és módosításokat csak szakszerűen képzett személyzet végezheti el.
• Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártó jóváhagyása és a jármű garanciális feltételeinek figyelembevétele szempontjából.
• Minden módosítást csatlakoztatás előtt mérni és összevetni kell a jármű bekötési rajzával.
• A módosításokat saját felelősségre végzi, működési garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására nincs garancia.
• A gyárilag módosított kábelezés a termék garanciavesztéséhez vezethet.
