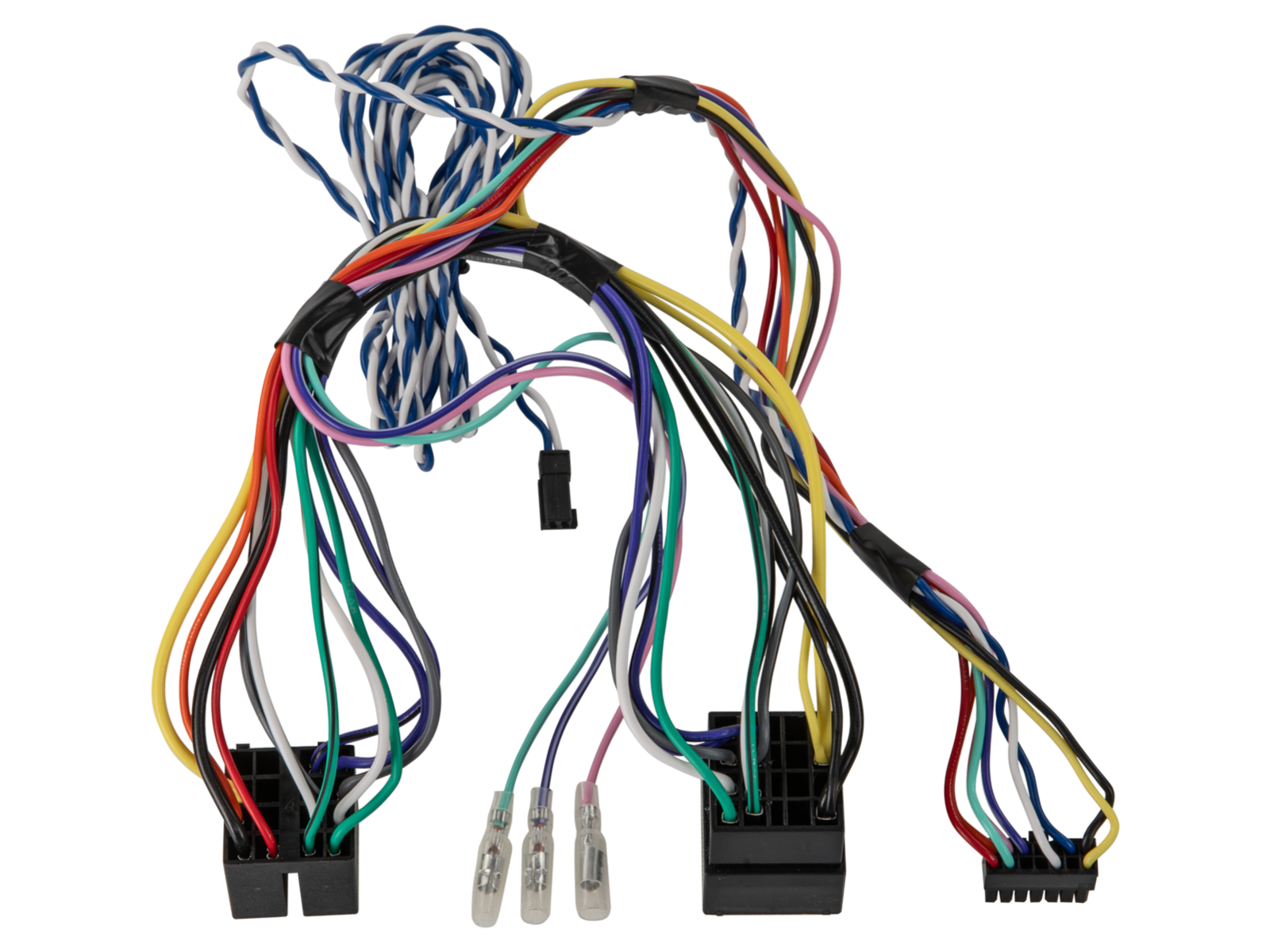

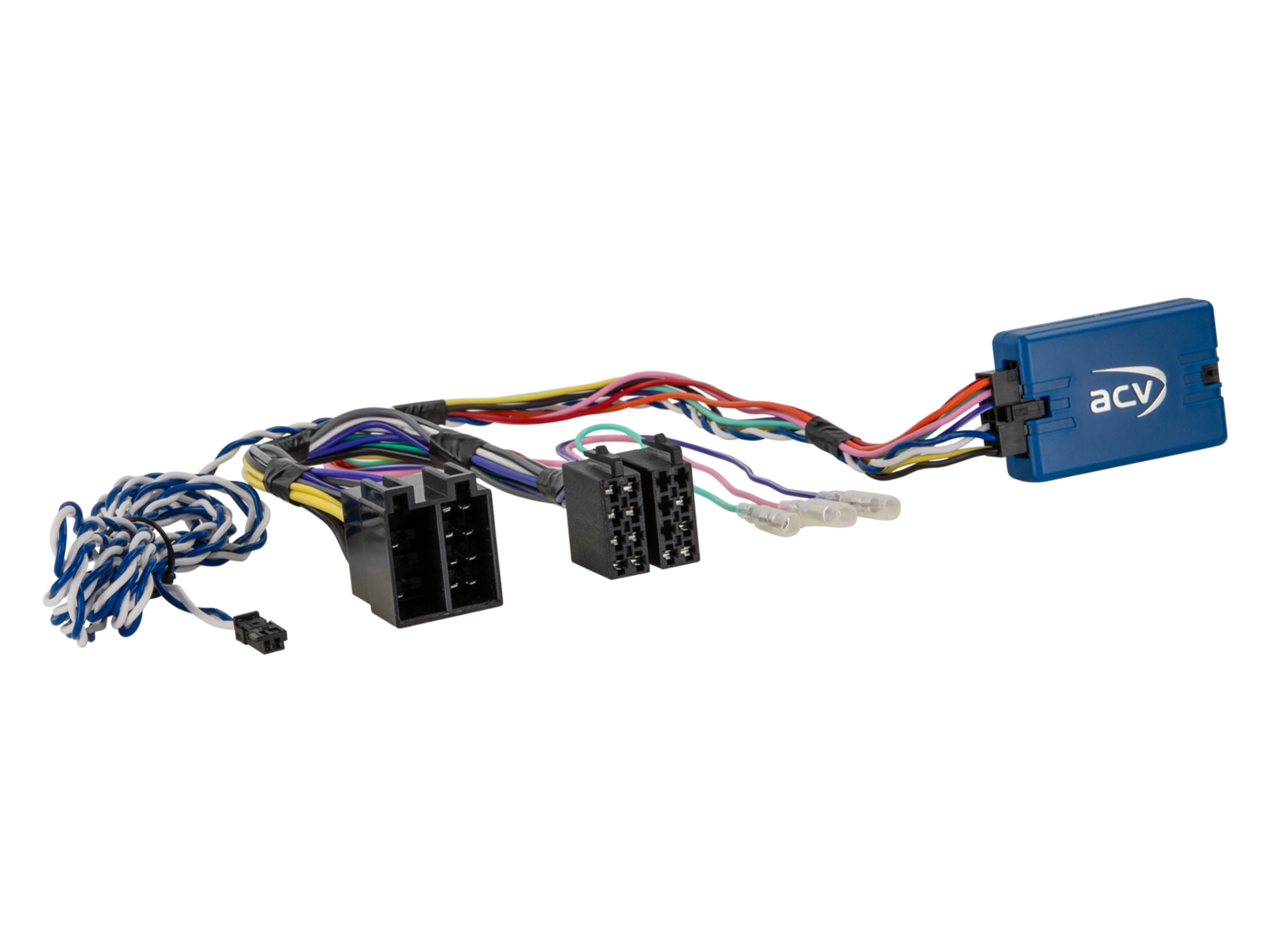

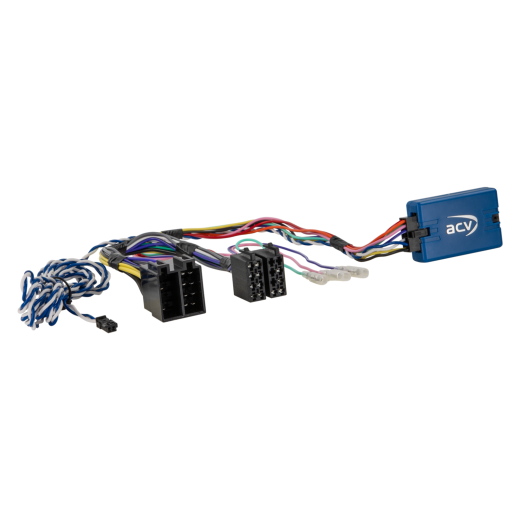

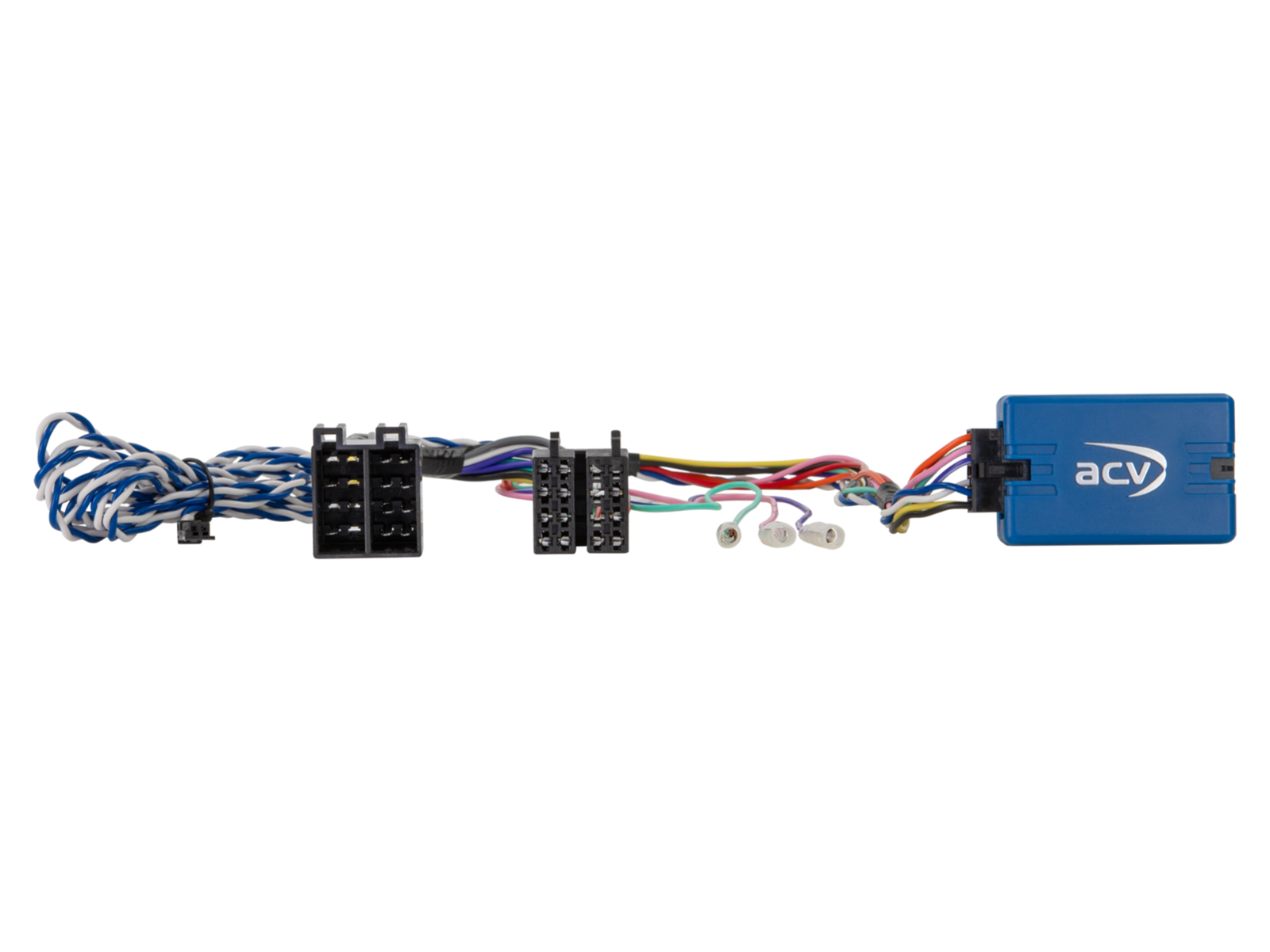

Kormánykerék gombvezérlő adapter Mercedes / VW ACV SWC 42SMC017-0-hoz

Adapter a kormány gombjainak vezérléséhez Mercedes és VW ACV SWC 42SMC017-0

Tartsa meg az eredeti rádióvezérlési funkciókat a kormányról, amikor az eredeti rádiót nem eredeti egységre cseréli. Az autó felszereltségétől, a funkciók körétől és a nem eredeti egység szoftverétől függően bizonyos funkciók korlátozottak lehetnek vagy másokkal helyettesíthetők. Hasonlítsa össze az adapter csatlakozóit a járművében lévő csatlakozókkal, és győződjön meg arról, hogy azok vizuálisan és technikailag is azonosak. Ellenőrizze, hogy a járműben valamelyik felsorolt eredeti rádiót használták-e. A végső összeszerelés előtt ellenőrizze a jármű funkcióit, a beállításokat és a kormányról történő vezérlést.

Autómodellekhez

• Mercedes A-osztály (C169/W169) (10/2004->04/2008) rádió előkészítéssel, ISO csatlakozással és 2 Pin CAN Bus elosztóval a belső térben.
• Mercedes A-osztály (C169/W169) (06/2008->06/2012) rádió előkészítéssel, ISO csatlakozással és 2 Pin CAN Bus elosztóval a belső térben.
• Mercedes B-osztály (T245) (07/2005->04/2008) rádió előkészítéssel, ISO csatlakozással és 2 Pin CAN Bus elosztóval a belső térben.
• Mercedes B-osztály (T245) (04/2008->09/2011) rádió előkészítéssel, ISO csatlakozással és 2 Pin CAN Bus elosztóval a belső térben.
• Mercedes C-osztály (CL203/S203/W203) (02/2004->09/2007) rádió előkészítéssel, ISO csatlakozással és 2 Pin CAN Bus elosztóval a belső térben.
• Mercedes Sprinter (W906) (04/2006->08/2013) rádió előkészítéssel, ISO csatlakozással és 2 Pin CAN Bus elosztóval a belső térben.
• Mercedes Sprinter (W906) (08/2013->05/2018) rádió előkészítéssel, ISO csatlakozással és 2 Pin CAN Bus elosztóval a belső térben.
• Mercedes Vito/Viano (W639) (04/2006->08/2010) rádió előkészítéssel, ISO csatlakozással és 2 Pin CAN Bus elosztóval a belső térben.
• Mercedes Vito/Viano (W639) (09/2010->03/2014) rádió előkészítéssel, ISO csatlakozással és 2 Pin CAN Bus elosztóval a belső térben.

• VW Crafter I (2EC/2EK/2F) (03/2006->07/2011) rádió előkészítéssel, ISO csatlakozással és 2 Pin CAN Bus elosztóval a belső térben.
• VW Crafter I (2EC/2EK/2F) (07/2011->11/2016) rádió előkészítéssel, ISO csatlakozással és 2 Pin CAN Bus elosztóval a belső térben.

CAN Bus információk

• Csatlakozás: ISO csatlakozó.
• Csatlakozás: 2 Pin CAN Bus elosztó a jármű belső terében (alternatívaként CAN high kék / CAN low fehér vagy a klímavezérlőnél CAN high piros-barna / CAN low barna).
• Rádió előkészítéssel és rádiókóddal rendelkező járművek.
• Rádiókód nélküli járművek esetén kódolás szükséges az Audio 20 OEM-hez.
• Rückfahrsignal (hátramenet jel) +12V nem mindig támogatott — alternatívaként a jármű bal oldalán fehér-kék vezeték.
• OEM ISO rádióval és ISO csatlakozóval rendelkező járművekhez: LFB Mercedes/Smart/VW több modell — cikk 42smc002.

Fontos kiegészítő információk

• Az adapter teljes aktiválásához márkaspecifikus csatlakozókábel rendelése szükséges.

Általános telepítési útmutató

Ellenőrzés telepítés előtt

1. Ellenőrizze az összes vezérlési funkciót és beállítást az eredeti OEM rádióval.
2. Az OEM egységet feszültségmentesen távolítsa el.
3. Ellenőrizze az interfész összes csatlakozását feszültségmentesen.

Csatlakozás és bekötési sorrend

1. Az összes beállítást és konfigurációt feszültségmentesen végezze el.
2. Ellenőrizze a rádió csatlakozókábelének konfigurációját.
3. Csatlakoztassa a kábelt az utólagos rádióhoz az útmutató szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. A fő tápcsatlakozást csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a leírás és a BDA szerint.
7. Konfigurálja az utólagos rádiót a SWC funkciókra, kamerára, kihangosítóra, antenna tápellátásra stb.
8. Végezze el a kormányról történő vezérlés és a járművel való kommunikáció tesztjét.

Az interfész és a HU kábel konfigurációjának módosítása

• A módosításokat feszültségmentesen végezze el.
• Módosítás után kövesse az 5–8 lépéseket fentebb.

Az interfész vagy a jármű rendszerének hibája esetén

• Helyezze vissza az eredeti OEM egységet a járműbe.
• Kapcsolja be az OEM egységet.
• Várjon a CAN Bus elalvására.
• Ellenőrizze az interfész hardveres konfigurációját.
• A CAN Bus elalvása után kövesse az 5–8 lépéseket fentebb.

Csatlakozások vagy kábelezés módosításakor

• A módosításokat csak szakképzett személyzet végezheti el.
• A csatlakoztatás előtt ellenőrizze a gyártó követelményeivel való összhangot és a garanciára gyakorolt hatást.
• A csatlakoztatás előtt ellenőrizze a funkciót méréssel és a jármű sémája alapján.
• A módosításokat saját felelősségére végzi, garancia nélkül a funkcionalitásra.
• A módosítások a jármű, a készülék vagy az interfész esetleges károsodására garancia nélkül történnek.
• A már előre szerelt kábelezés módosítása a termék garanciáját is érvénytelenítheti.
