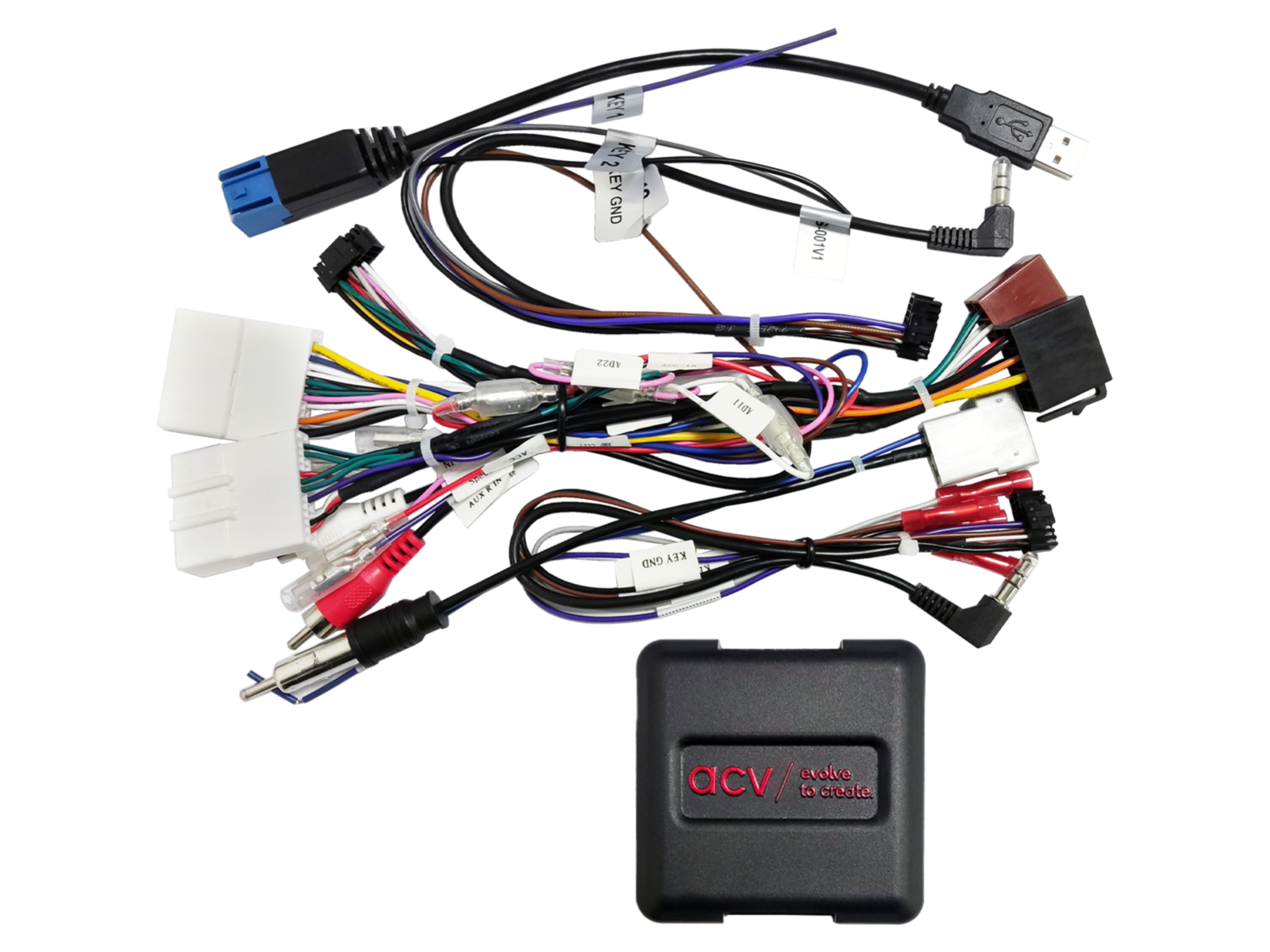

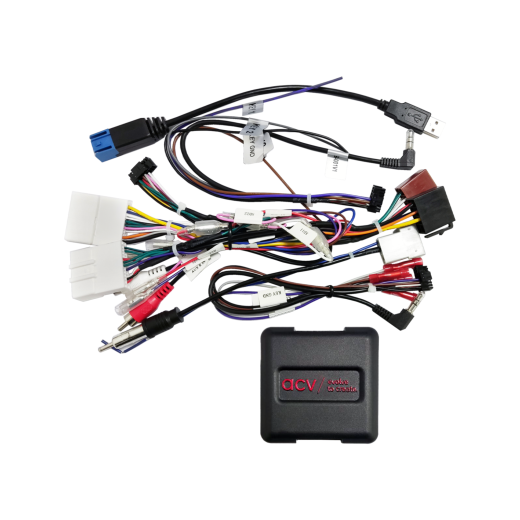

Kormánykerék gombvezérlő adapter Nissan ACV SWC 42XNS011-0-hoz

Kormányvezérlő adapter Nissan ACV SWC 42XNS011-0-hoz

Tartsa meg az eredeti autórádió kormányról történő vezérlésének funkcióit az eredeti fejegység utólagos (aftermarket) egységre cserélésekor. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített autórádió szoftverétől függően előfordulhat, hogy egyes funkciók korlátozottak lesznek vagy más funkciók váltják fel őket. Hasonlítsa össze a megjelenített vezetékkötegelési csatlakozókat a járművében található csatlakozókkal, és győződjön meg arról, hogy mind műszakilag, mind vizuálisan megegyeznek. Ellenőrizze, hogy eredetileg melyik OEM fejegység volt telepítve. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmazható járművek

• Nissan Micra (K14) (03/2017 -> 08/2019) járművek OEM PDC / OEM kamera nélkül.
• Nissan Pulsar (C13) (10/2014 -> 06/2018).
• Nissan Qashqai (J11) (03/2014 -> 07/2017) Acenta felszereltségű járművek.
• Nissan Titan (H61) (2015 -> 2019).
• Nissan X-Trail (T32) (07/2014 -> 07/2017).

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 20 tűs / 32 tűs Nissan.
• Csatlakozó: OEM SWC > 3,5 mm jack / szabad vezeték.
• Csatlakozó: OEM antenna > DIN (m).
• Csatlakozó: OEM AUX > RCA (m) piros/fehér.
• Csatlakozó: OEM USB > USB-A.

Tápjelzések:

• Kék: +12V antenna tápparancs (remote).
• Piros: +12V kapcsolt táp, 15-ös csatlakozó.
• Narancs: +12V világítás, 58-as csatlakozó.
• Lila/fehér: +12V tolatásjel.
• Rózsaszín: sebességjel.
• Zöld: GND – rögzítőfék jel.

Kompatibilitás:

• Járművek 360° OEM kamerarendszer nélkül.
• Dátum/idő beállítás támogatott.

Megjegyzések az OEM AUX-hoz:

• Telepítés előtt ellenőrizze a helyes bekötést mérőeszközzel az OEM fejegységgel.

Fontos kiegészítő információ

• Az adapter teljes aktiválásához külön, az adott autórádió márkájához illő csatlakozókábelt kell megrendelni.

Általános szerelési utasítások

Szerelés előtti ellenőrzés:

1. Ellenőrizze az összes kormányvezérlési funkciót és a jármű beállításait az eredeti OEM fejegységgel.
2. Kapcsolja ki az áramellátást, majd távolítsa el az eredeti rádiót (OEM fejegységet).
3. Ellenőrizze az interfész összes csatlakozását, hogy helyesen vannak-e csatlakoztatva – tápfeszültség nélkül.

Csatlakoztatás és bekötési sorrend:

1. Ellenőrizze az interfész beállításait és hardverkonfigurációját – tápfeszültség nélkül.
2. Ellenőrizze a rádióhoz csatlakozó kábel konfigurációját – tápfeszültség nélkül.
3. Csatlakoztassa a kábelt a rádióhoz az aftermarket készülék használati útmutatója szerint.
4. Csatlakoztassa a további vezetékeket az eszköz útmutatója szerint.
5. Csatlakoztassa az egész rendszert a járműhöz – a fő tápcsatlakozást csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a használati utasításban foglaltak szerint.
7. Állítsa be az utólagos fejegységet (kormányvezérlés, kamera, kihangosítás, antenna táplálása stb.).
8. Végezzen működési tesztet a kormányvezérlés és a járművel való kommunikáció ellenőrzésére.

Interfész és a fejegység-kábel konfigurációjának módosítása:

• Az összes módosítást mindig tápfeszültség nélkül végezze.
• Módosítást követően ismételje meg a fenti 5–8. lépéseket.

Hiba esetén az interfészben vagy a jármű rendszerében:

• Szerelje vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Hívja le a CAN Bus rendszer lekapcsolását.
• Ellenőrizze az interfész hardverkonfigurációját.
• A CAN Bus lekapcsolása után ismételje meg a fenti 5. és 6. lépéseket.

Kábelezés vagy vezetékek módosítása esetén:

• A bekötést és a módosításokat csak szakmailag képzett személyzet végezheti.
• Minden módosítást a gyártó jóváhagyása vagy a jármű garanciális feltételeinek figyelembevétele alapján kell ellenőrizni mielőtt bekötnék.
• Minden módosítást mérés és a jármű bekötési sémájával való összehasonlítás alapján kell ellenőrizni a bekötés előtt.
• A módosításokat saját felelősségre végzi, működési garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, a készülék vagy az interfész károsodásának kizárására nincs garancia.
• Az előre módosított kábelezés a termék garanciavesztéséhez vezethet.
