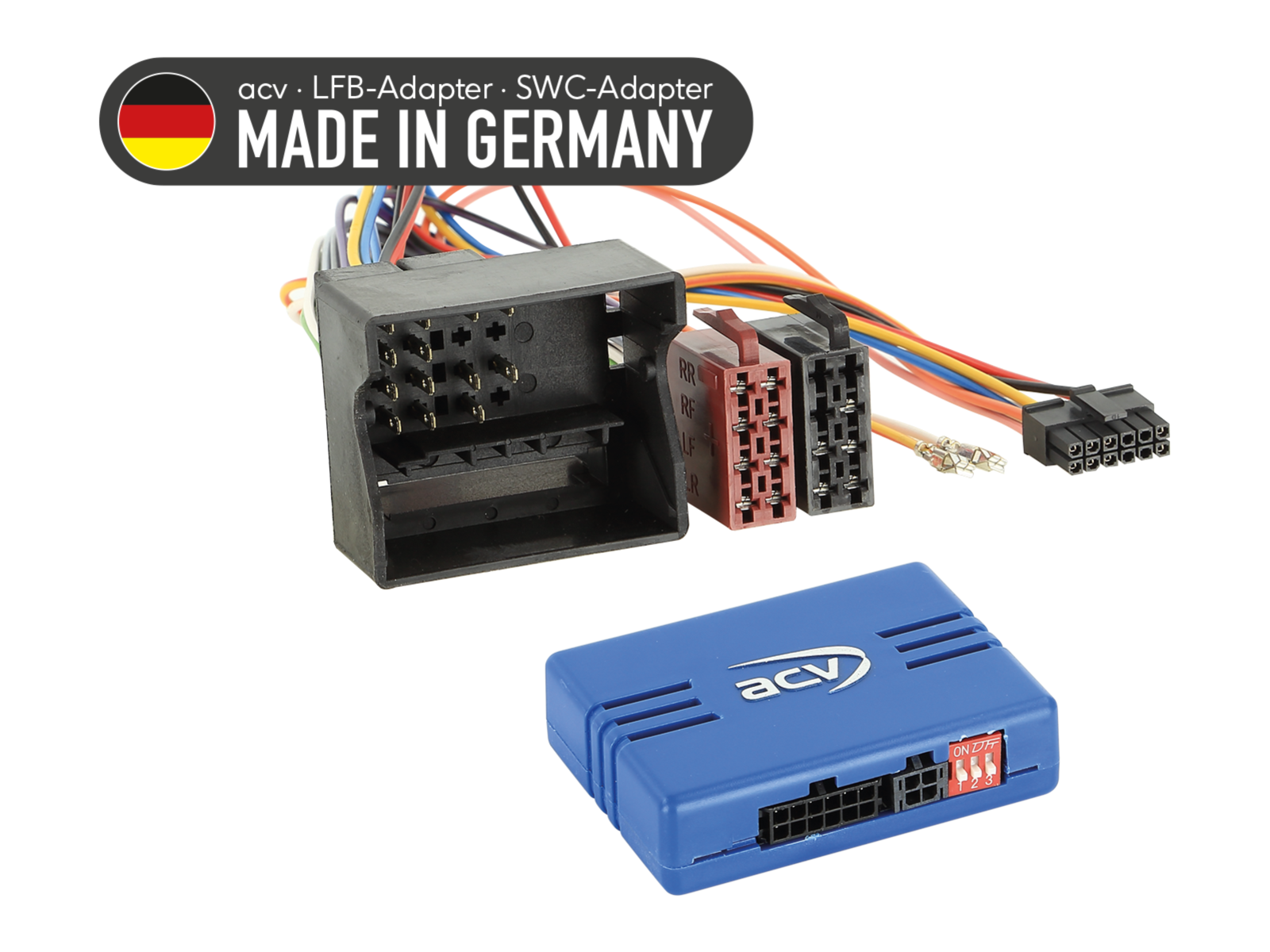

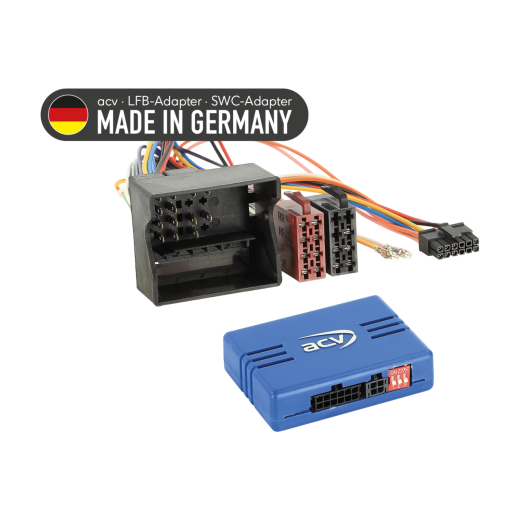

Kormánykerék gombvezérlő adapter Porsche ACV SWC 42A-1323-001-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

Porsche 911 (977) 08/2008 -> 05/2013 - eredeti fejegység: PCM 3.0 / PCM 3.1 / CRD30. Ha a jármű MOST hálózatot használ, szükség lehet átalakítóra MOST -> RCA. A reproduktorkábel kivitelét és a +12V Amp Remote csatlakozást az OEM egységgel szerelés előtt ellenőrizze.
Porsche Boxster (987) 02/2009 -> 01/2012 - eredeti fejegység: PCM 3.0 / PCM 3.1 / CRD30. Ha a jármű MOST hálózatot használ, szükség lehet átalakítóra MOST -> RCA. A reproduktorkábel kivitelét és a +12V Amp Remote csatlakozást az OEM egységgel szerelés előtt ellenőrizze.
Porsche Boxster (981) 04/2012 -> 01/2016 - eredeti fejegység: PCM 3.0 / PCM 3.1 / CRD30.
Porsche Cayenne (9PA/955) 02/2007 -> 02/2010 - eredeti fejegység: PCM 3.0 / PCM 3.1 / CRD30. Ha a jármű MOST hálózatot használ, szükség lehet átalakítóra MOST -> RCA. A reproduktorkábel kivitelét és a +12V Amp Remote csatlakozást az OEM egységgel szerelés előtt ellenőrizze.
Porsche Cayenne (92A/958) 05/2010 -> 07/2014 - eredeti fejegység: PCM 3.0 / PCM 3.1 / CRD30.
Porsche Cayenne (92A/958) 10/2014 -> 12/2017 - eredeti fejegység: PCM 3.0 / PCM 3.1 / CRD30.
Porsche Cayman (987C) 02/2009 -> 11/2012 - eredeti fejegység: PCM 3.0 / PCM 3.1 / CRD30. Ha a jármű MOST hálózatot használ, szükség lehet átalakítóra MOST -> RCA. A reproduktorkábel kivitelét és a +12V Amp Remote csatlakozást az OEM egységgel szerelés előtt ellenőrizze.
Porsche Cayman (987C) 03/2013 -> 04/2016 - eredeti fejegység: PCM 3.0 / PCM 3.1 / CRD30.
Porsche Panamera (970) 09/2009 -> 04/2013 - eredeti fejegység: PCM 3.0 / PCM 3.1 / CRD30.
Porsche Panamera (970) 07/2013 -> 07/2016 - eredeti fejegység: PCM 3.0 / PCM 3.1 / CRD30.

CAN Bus információk

Csatlakozók és tápellátás:

Csatlakozó: 40 pin Porsche Quadlock (cikkszám: 42cx28).
+12 V antenna remote – beszerelés előtt ellenőrizni OEM egységgel: A kamra, Pin 13 vagy alternatív Pin 14.
+12 V Amp Remote – beszerelés előtt ellenőrizni OEM egységgel: B kamra (kék), Pin 4.

Beállítás és korlátozások:

Ellenőrizze a DIP kapcsolók beállítását az aftermarket fejegységen (HU).
Támogatott OEM egységek: PCM 3.0, PCM 3.1, CRD30.
A járműbeállítási funkciók nem támogatottak.

Diagnosztikai LED kijelzés:

Kék villogás: CAN Bus keresés folyamatban.
Kék folyamatos fény: CAN Bus aktív.
Piros: +12 V gyújtás aktív.

Az interfész által biztosított jelek:

Rózsaszín: +12 V gyújtás (Klemme 15) max. 1,5 A.
Narancssárga: +12 V világítás (Klemme 58) max. 0,1 A.
Fehér: +12 V tolató jel max. 1,5 A.
Sárga/zöld, sárga/piros: sebességjel.

Fontos kiegészítő információk

Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

Minden módosítást feszültségmentes állapotban végezzen.
A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

Telepítse vissza az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket.

Kábelezés módosítása esetén:

A bekötést és módosításokat csak szakképzett személy végezheti.
Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
A módosításokat saját felelősségre végzi, működési garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
