OFC, CCA, OCC: vezetékek összehasonlítása audiorendszerekben

A vezetékek és azok anyaga a hangosításban gyakran figyelmen kívül hagyott, mégis nagyon fontos eleme az egész rendszernek. Akár erősítőt, hangszórókat vagy DSP processzort csatlakoztat, a megfelelő kábelezés kiválasztása közvetlenül befolyásolja a hangminőséget, a hatékonyságot és a teljes rendszer élettartamát. Ebben a cikkben megvizsgáljuk a leggyakrabban használt vezetéktípusok – CCA, OFC és OCC – közötti különbségeket, és segítünk Önnek a felhasználás típusának megfelelő kiválasztásában.

CCA – Copper-Clad Aluminium

A CCA vezeték alumínium magból áll, amelyet elektrolitikusan vékony rézréteggel vonnak be. Általában alacsony tiszta réz tartalmú ötvözetről van szó (kevesebb mint 15 % a térfogatból). Megjelenésében réznek tűnhet, de belül könnyebb és kevésbé vezető. A CCA kábeleket elsősorban alapvető, költséghatékony, alacsonyabb teljesítményű telepítésekhez használják. Nem ajánljuk magasabb osztályú erősítőkhöz, audiofil alkalmazásokhoz és hosszú tápvezetékekhez.

Előnyei

• Olcsóbb gyártás és ezáltal alacsonyabb végső ár.
• Kis súly – előnyös pl. OEM alkalmazásokhoz, ahol nincs szükség nagy áramra.

Hátrányai

• Kisebb vezetőképesség – kb. 60 % a tiszta rézhez (OFC) képest.
• Magasabb ellenállás – nagyobb feszültségveszteség és nagyobb melegedés, nagyobb keresztmetszetet javaslunk.
• Kevésbé ellenálló a hajlításnak és a törésnek, kisebb rugalmasság.
• Hajlamos a korrózióra és az oxidációra – különösen nedvesség hatására.
• Alacsonyabb élettartam és mechanikai stabilitás.

OFC – Oxygen-Free Copper

Az OFC nagyon alacsony oxigéntartalmú réz – jellemzően kevesebb, mint 0,001%. A standard tisztaság ≥99,95% Cu, gyakran még ennél is több. A vezető finoman húzott rézszálakból áll, amelyek jobb hajlékonyságot, szilárdságot és elektromos tulajdonságokat biztosítanak. Az OFC kábelek a professzionális telepítések standardjai, leggyakrabban hangszóró-, táp- és jelkábelekhez használják őket.

Előnyei

• Magas vezetőképesség ≥ 100 % IACS (International Annealed Copper Standard).
• Alacsony ellenállás ≈ 0,0171 Ω·mm²/m.
• Az alacsony veszteségek biztosítják a nagyobb energiahatékonyságot.
• Magas mechanikai szilárdság, fáradásállóság, nem torzul és nem törik.
• Hosszú élettartam és kiváló oxidációállóság.
• Stabil teljesítmény magasabb áramok és hőmérsékletek mellett is.
• Alacsonyabb melegedés = nagyobb biztonság.

Hátrányai

• Magasabb ár, mint a CCA.
• Nagyobb súly (de ez a legtöbb alkalmazás esetében nem jelent hátrányt).

OCC – Ohno Continuous Cast Copper

Az OCC réz egyedi módszerrel, úgynevezett folyamatos húzással (folyamatos öntéssel) készül, anélkül, hogy a kristályszerkezet megszakadna. Ennek eredményeként rendkívül hosszú, akár több méteres kristályszemcsék keletkeznek, átmenetek nélkül. Ezzel kiküszöbölhetők az elektronáramlás mikroszkopikus akadályai (a szemcsék közötti határok), amelyek általában növelik az ellenállást és a zajt. Az OCC réz tisztasága általában 5N (99,999%) vagy 6N (99,9999%), kivételesen ennél is több. Az OCC réz felhasználásra kerül a high-end jelkábelekben (például a DSP processzor és az erősítők összekapcsolásához), a csúcskategóriás alkatrészek belső összekapcsolásában, valamint általában az audiofil alkalmazásokban és a versenyautókban, ahol minden részlet számít. Ezzel szemben felesleges a hétköznapi teljesítményű telepítésekben (ár/teljesítmény arányban).

Előnyei

• A legjobb minőségű jelátvitel és a legalacsonyabb torzítás.
• Rendkívül alacsony ellenállás és magas vezetőképesség: 102–103 % IACS.
• Minimális veszteség a kristályok átmenetein.
• Alacsonyabb zajszint és pontosabb jelátvitel.
• Tisztább hang, főleg a magas frekvenciákon.
• Kiváló stabilitás extrém terhelés mellett is.
• Hosszú élettartam gyakori hajlítás mellett is.

Hátrányai

• Nagyon magas ár.
• Korlátozott elérhetőség.

A hétköznapi felhasználó meg tudja-e különböztetni az OFC-t és a CCA-t?

Első pillantásra talán nem – de második hallgatásra igen. Az OFC és a CCA kábelek közötti különbségek leginkább a mélynyomó teljesítményében, a magas hangok tisztaságában és a hang általános dinamikájában mutatkoznak meg. A CCA kábeleknél feszültségcsökkenés léphet fel, ami az erősítő teljesítményének csökkenését eredményezi, ami kevésbé pontos hangzásban, „lágyabb” basszusokban és általában alacsonyabb kontrollban a hangvisszaadás felett nyilvánul meg.
Az alap rendszereknél a CCA működni fog – de ha már befektet egy minőségi erősítőbe, mélynyomóba vagy hangfalba, akkor teljesen logikus, hogy ne korlátozza azok potenciálját egy nem megfelelő vezetékkel. Az OFC kábel nem csak nagyobb biztonságot és megbízhatóságot jelent – elsősorban azt jelenti, hogy teljes mértékben kihasználja az audioberendezése képességeit. Ezt a hétköznapi hallgató is meghallja, anélkül, hogy szakértőnek kellene lennie.

És mi a helyzet az élettartammal?

Egy másik alapvető különbség az OFC és a CCA kábelek között azok hosszú távú ellenállóképessége és megbízhatósága. Az OFC réz ellenállóbb a korrózióval, az oxidációval és a mechanikai sérülésekkel szemben, még magasabb hőmérsékleten vagy páratartalom mellett is. Az OFC vezetékek sok évnyi üzemeltetés után is megőrzik elektromos tulajdonságaikat, ami különösen fontos a rejtett telepítéseknél, ahol nem szokás a kábeleket rendszeresen ellenőrizni.

Ezzel szemben a CCA vezetékek nagyobb hajlamot mutatnak a következőkre:

• ellenállás növekedése idővel (oxidáció az alumínium-réz határfelületen),
• repedés és törés hajlítás vagy rezgés hatására,
• átmeneti ellenállás a csatlakozásokon (különösen csavaros kapcsoknál).

Ez csatlakozási problémákhoz, túlmelegedéshez vagy teljesítménycsökkenéshez vezethet, még akkor is, ha a kábel eredetileg helyesen volt felszerelve. Régebbi CCA-telepítéseknél előfordulhatnak „megsült” kapcsok vagy a kábel magjának szétesése is. Ha tehát hosszabb távra tervez telepítést, megbízhatóságot és nyugalmat szeretne, akkor az OFC-kábel gyakorlatilag vitathatatlan választás, és hosszú távon mindig jobban megéri, mint egy olcsóbb alternatíva.

Csavart vs. klasszikus hangszórókábel – mi a fő különbség?

Végül egy kicsit eltérünk a témától, és nem csak a kábel felépítését vizsgáljuk meg. A megfelelő hangszórókábel kiválasztása nem csak a keresztmetszet, az összetétel vagy a szigetelés színe kérdése. A szerkezet is fontos szerepet játszik – konkrétan az, hogy a vezetékek párhuzamosak vagy spirálisan vannak-e elrendezve. Ez befolyásolja a kábel viselkedését a jármű frekvenciagazdag környezetében, az interferenciával szembeni ellenállást és a jel stabilitását.

Csavart kábel ("twisted pair")

• Az alternatív tekercselésnek köszönhetően az egyes vezetékek mágneses mezői kölcsönösen semlegesítik egymást, ami csökkenti a környezeti források (alternátor, D osztályú erősítők, tápkábelek) által okozott interferencia kockázatát.
• Jobb jelintegritás, különösen DSP-s rendszereknél, ahol nagy felbontású hangot és irányított frekvenciaelosztást továbbítanak.
• Különösen előnyös hosszabb hangszóróvezetékek és jelútvonalak (magas szint) esetén.
• Az ellenállás és a csillapítás szempontjából nincs jelentős különbség a sodrott és az egyenes kábel között – fontosabbak a keresztmetszet, az anyag (OFC vs CCA) és az út hossza.
• A sodrat nem csökkenti a teljesítményátviteli képességet, de javítja a jel tisztaságát, különösen alacsony szintű jelek vagy DSP-vel rendelkező rendszerek esetén.
• Ajánljuk minden olyan helyen, ahol zavarás veszélye áll fenn, ahol hosszú vezetékek vannak, tápláló kábelek vannak a közelben, vagy ahol a lehető legtisztább átvitelre helyezik a hangsúlyt.

Klasszikus (egyenes) kábel

• Két párhuzamosan futó vezető, spirális tekercselés nélkül.
• Alacsonyabb mechanikai memória – könnyebben formázható és telepíthető kábelcsatornákba és kötegekbe.
• Kevesebb zavarállóság – erővezetékek, kapcsolóforrások stb. közelében zajzavarok léphetnek fel.
• Rövid szakaszokhoz, hangszórókhoz azonban teljesen megfelelő, ha jól vezetik őket az EMI-forrásoktól.

Gyakorlati ajánlások

• A tápegység kábelekhez az OFC réz használatát javasoljuk – ebben a területen nem érdemes kompromisszumot kötni.

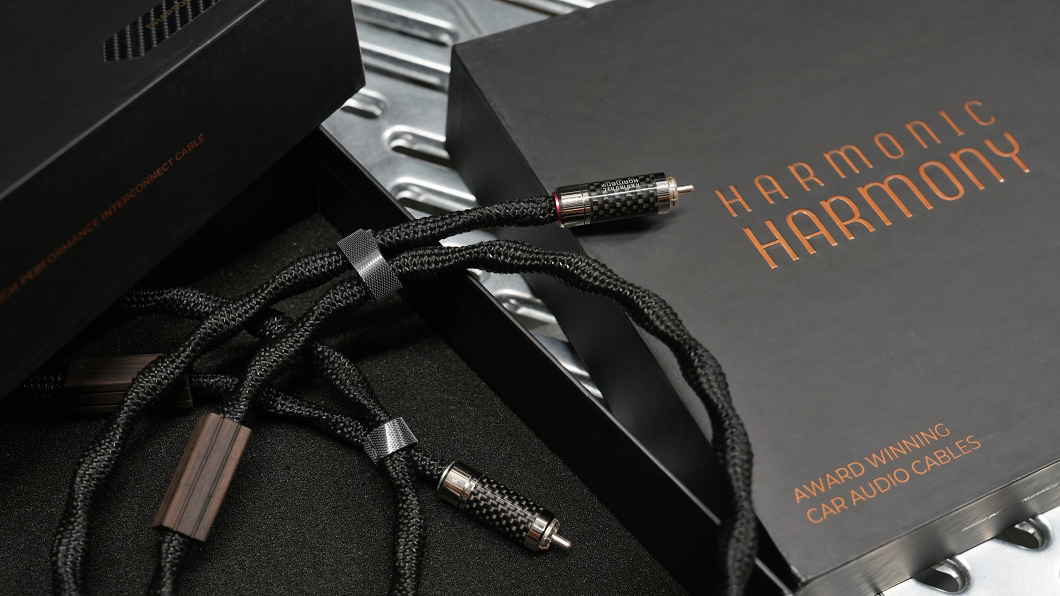

• A jelkábelek (RCA) esetében a csúcskategóriás rendszereknél érdemes megfontolni az OCC vezetékek használatát – különösen ott, ahol fontos a magas frekvenciák átvitele és a mikrointerferenciák kiküszöbölése.
• Ha CCA kábeleket választ, növelje a keresztmetszetet legalább 40%-kal, és számoljon rövidebb élettartammal.
• Ne értékelje a kábeleket csak az ár vagy a szigetelés vastagsága alapján – a mag anyaga határozza meg a teljesítményt.
• Fejlett DSP processzorral ellátott rendszerekben a sodrott kábel egyértelmű választás a jelátvitelhez és a hangszórókhoz.
