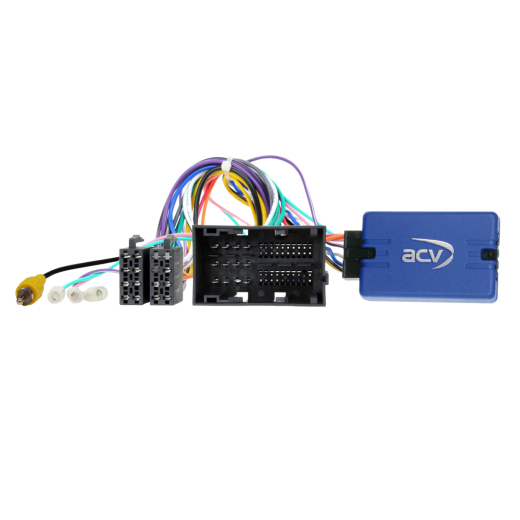

Kormánykerék gombvezérlő adapter Citroën / Fiat / Opel / Peugeot ACV SWC 42SFA019-0 modellekhez

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

kormány adapter Citroën Jumper (250) (05/14->10/22, 10/22->24), e-Jumper (259) (10/21->24), Citroën relé (250) (06->24), Fiat 500 (ZAF 311) (03/312)-5 (07/24) 199) (10/12->07/17, 07/17->03/22), Doblo (ZAF 263) (01/15->06/22), Ducato (ZFA 250) (05/14->11/21), Opel Movano Cargo C (Y) (10/4/2) (10/4/2) Movano Electrik Cargo C (Y) (2021.10.->2024.01., 2024.01.->2024.), Peugeot Boxer (Y) (2014.09.->2019.12., 2018.08.->2024.) és e-Boxer (Y) (2021.10.->2024.)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Leírás és paraméterek
Értékelés0
Kategóriák

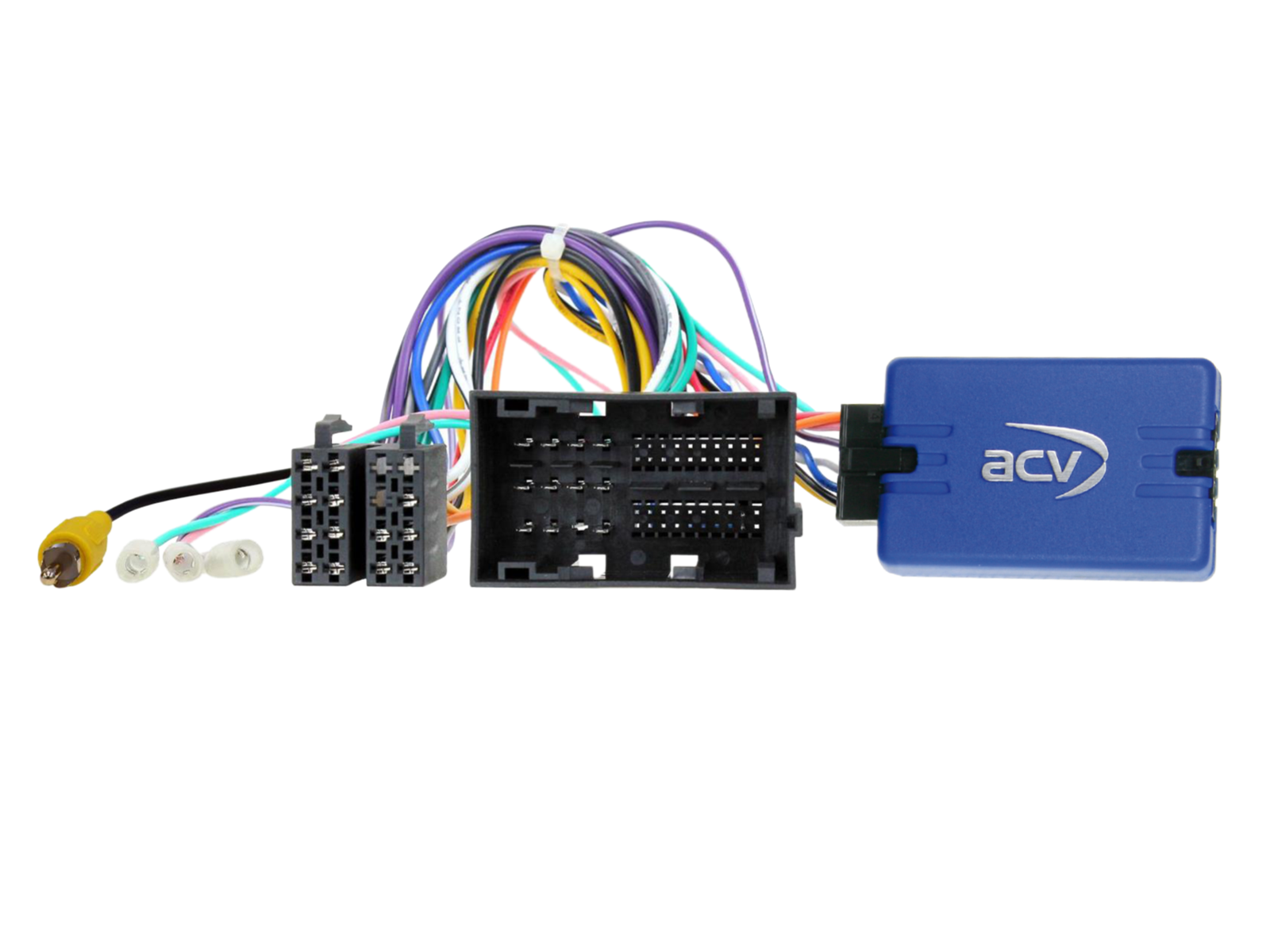

Kormánykerék gombvezérlő adapter Citroën / Fiat / Opel / Peugeot ACV SWC 42SFA019-0

Tartsa meg az eredeti rádió kormánykerék-vezérlési funkcióit, amikor az eredeti rádiót nem gyári egységre cseréli. Hasonlítsa össze a kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg arról, hogy azok technikailag és vizuálisan is megegyeznek. Ellenőrizze, hogy az autóban az egyik megadott eredeti rádiót használták-e. A végső beszerelés előtt mindig tesztelje a jármű funkcióit, a rendszer beállításait és a kormánykerék-vezérlést (SWC).

Járművek számára

Citroën Jumper (250) (05/2014 -> 10/2022), járművek Continental 250VP1/250VP2, UConnect vagy Daiichi rádióval. Daiichi esetén fekete kábelköteggel távolítsa el a kábelköteg adapterét a rádiós fülkében a vezető oldalon, közvetlenül csatlakoztatott Daiichi színes kábelekkel használja a 42a-1094-018-at.
Citroën Jumper (250) (10/2022 -> 2024), járművek Continental 250VP1/250VP2, UConnect vagy Daiichi rádióval.
Citroën e-Jumper (259) (10/2021 -> 2024).
Citroën Relay (250) (2006 -> 2024), járművek Continental 250VP1/250VP2, UConnect vagy Daiichi rádióval.

Fiat 500 (ZAF 312) (07/2016 -> 2023).
Fiat 500L (ZAF 199) (10/2012 -> 07/2017).
Fiat 500L (ZAF 199) (07/2017 -> 03/2022).
Fiat Doblo (ZAF 263) (01/2015 -> 06/2022).
Fiat Ducato (ZFA 250) (05/2014 -> 11/2021), járművek Continental 250VP1/250VP2, UConnect vagy Daiichi rádióval.

Opel Movano Cargo C (Y) (10/2021 -> 01/2024), járművek Continental 250VP1/250VP2, UConnect vagy Daiichi rádióval.
Opel Movano Cargo C (Y) (01/2024 -> 2024).
Opel Movano Electrik Cargo C (Y) (10/2021 -> 01/2024).
Opel Movano Electrik Cargo C (Y) (01/2024 -> 2024).

Peugeot Boxer (Y) (09/2014 -> 12/2019), járművek Continental 250VP1/250VP2, UConnect vagy Daiichi rádióval.
Peugeot Boxer (Y) (08/2018 -> 2024).
Peugeot e-Boxer (Y) (10/2021 -> 2024).

CAN Bus információk

Csatlakozás: 52 tűs Fiat csatlakozó.
OEM tolatókamera: Sárga Cinch (férfi) a rádió tolatókamera bemenetéhez.
Támogatott OEM egységek: Continental 250VP1 / 250VP2, UConnect, Daiichi.
Daiichi – fekete kábelköteg: távolítsa el a kábelköteg adapterét a rádiós fülkében a vezető oldalon. Daiichi – közvetlenül csatlakoztatott színes kábelek: használja a 42a-1094-018 adaptert.
DIP kapcsolók kilométer-számláló hiba esetén: 1 BE a 250VP1-hez, 2 BE a 250VP2-hez, 3 BE a Blue&Me-hez, 4 BE a Pioneerhez, 1 KI + 2 KI + 3 BE a Daiichi-hez. Állítsa be feszültség nélkül, és hagyja a CAN Bus-t aludni a változtatás után.
Nem kompatibilis olyan járművekkel, ahol tartós hiba és eltérő szoftver van.
Nem támogatottak: fedélzeti számítógép és jármű beállítások, távfény asszisztens, kiválasztott asszisztens rendszerek, dátum/idő beállítások.

OEM tolatókamera – OEM csatlakozó bekötése

OEM kamera adapter 52 tűs Fiat / 32 tűs Ford: 771000-2000.
Piros: 31-es tű Video+.
Fehér: 32-es tű Video−.
Fekete: 33-as tű árnyékolás.

Biztosított jelek

+12 V gyújtás (Klemme 15).
+12 V világítás (Klemme 58).
+12 V hátrameneti jel.
Sebesség jel.
GND kézifék.
Maximális kimeneti terhelés: 100 mA. 100 mA feletti áramfelvétel esetén használjon relét, amelynek minimális tekercsellenállása 75 Ω (1 relé) vagy 150 Ω (2 relé).

Fontos kiegészítő információk

Az adapter teljes aktiválásához rendeljen összekötő kábelt az adott márkájú autórádióhoz.

Általános telepítési útmutató

Telepítés előtti ellenőrzés

Ellenőrizze az összes vezérlési és beállítási funkciót az eredeti OEM autórádióval.
Az OEM egység eltávolítását feszültség nélkül végezze.
Feszültség nélkül ellenőrizze az összes interfész csatlakozását a helyesség és átjárhatóság szempontjából.

Csatlakoztatás és csatlakozási sorrend

A beállításokat és a hardverkonfigurációt feszültség nélkül végezze.
Ellenőrizze a csatlakozókábel konfigurációját az egységhez.
Csatlakoztassa a kábelt az egységhez az utángyártott rádió útmutatója szerint.
Csatlakoztassa az összes további vezetéket az utángyártott rádió útmutatója szerint.
Csatlakoztassa a fő tápcsatlakozót a járműhöz utoljára.
Végezze el az interfész szoftveres konfigurációját a leírás és a BDA utasításai szerint.
Konfigurálja az utángyártott rádiót az SWC, kamera, kihangosító és antenna táplálási funkciókra.
Végezze el a funkcionális tesztet a kormánykerék-vezérlés és a járművel való kommunikáció tekintetében.

Az interfész és a kábel konfigurációjának módosítása az egységhez

Minden módosítást feszültség nélkül végezzen.
A változtatás után ismételje meg az 5–8 lépéseket fent.

Interfész vagy járműrendszer meghibásodása esetén

Tegye vissza az eredeti OEM egységet a járműbe.
Kapcsolja be az OEM egységet.
Várja meg, amíg a CAN Bus elalszik.
Ellenőrizze az interfész hardverkonfigurációját.
A CAN Bus alvó állapota után kövesse az 5–8 lépéseket fent.

Kábelezés vagy bekötés módosításakor

Módosításokat csak szakszerűen képzett személyzet végezhet.
Az összekötés előtt ellenőrizze a gyártó követelményeivel való összhangot és a garanciára gyakorolt hatást.
Az összekötés előtt ellenőrizze a funkciót méréssel és a jármű diagramja alapján.
A módosítások saját felelősségre történnek, a funkcióra vonatkozó garancia nélkül.
A jármű, a berendezés vagy az interfész esetleges károsodásáért a szállító nem vállal felelősséget.
Az előre telepített kábelkötegbe történő beavatkozások érvényteleníthetik a termék garanciáját.
