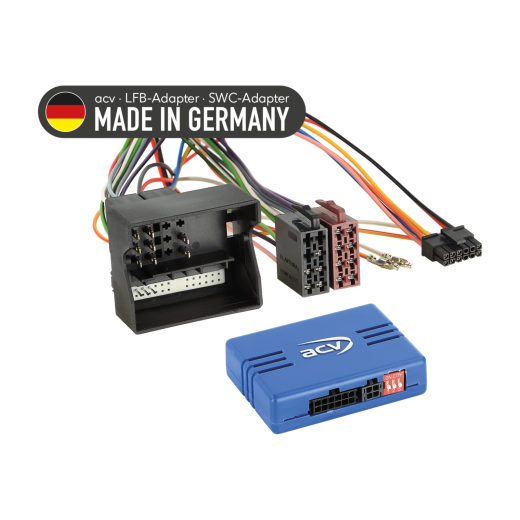

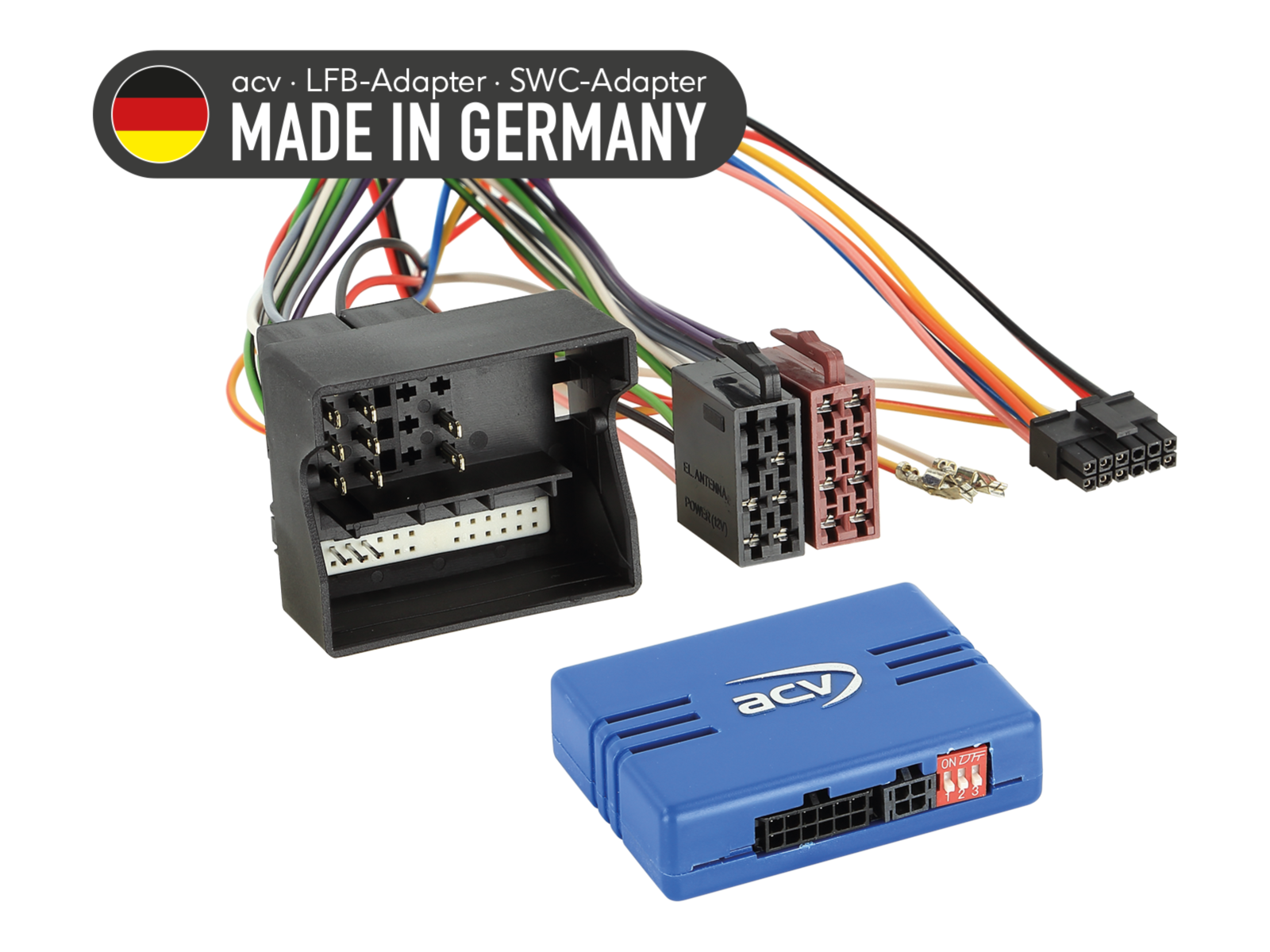

Kormánykerék gombvezérlő adapter Mercedes ACV SWC 42A-1190-004-0-hoz

Kormánykerék gombvezérlő adapter Mercedes ACV SWC 42A-1190-004-0

Őrizze meg az autórádió kormánykerékről történő vezérlésének eredeti funkcióit, amikor az eredeti rádiót utólagos egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített autórádió szoftverétől függően előfordulhat, hogy egyes funkciók korlátozódnak vagy másokkal helyettesítődnek. Hasonlítsa össze a kábelcsatlakozókat a járművén található csatlakozókkal, és győződjön meg arról, hogy mind technikailag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az egyik említett OEM autórádió volt-e telepítve. A végső összeszerelés előtt ellenőrizze a jármű funkcionalitását, a rendszer beállításait és a kormánykerékről történő vezérlés (SWC) megfelelő működését.

Autók számára készült

• Mercedes CLS-osztály (W219) (10/2004 -> 06/2008) - eredeti OEM autórádió.
• Mercedes E-osztály (S211/W211) (03/2002 -> 02/2008) - eredeti OEM autórádió. Az elektromos rekeszek működése a motor járása közben támogatott.
• Mercedes SLK-osztály (R171) (03/2004 -> 03/2008) - eredeti OEM autórádió.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 40 Pin Quadlock MB2 Mercedes (tétel: 42cx29).

Beállítás:

• Ellenőrizze a DIP kapcsolókat az utólagos autórádión (HU).

Kompatibilitás a járművekkel:

• Járművek 2-DIN Audio 20 OEM HU-val.
• Járművek nélkül 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav.
• Járművek Audiogateway nélkül.
• Járművek Harman Kardon OEM erősítő nélkül.

Járművek Audiogateway-jel:

• Audio Gateway>ISO hosszabbítókábel 2,5 m (tétel: 1195-25-2500-0).
• Audio Gateway>ISO hosszabbítókábel 6,5 m (tétel: 1195-25-6500-0).
• SWC adapter Mercedes ISO/10 Pin ISO/Mini ISO (tétel: 42a-1190-001).

Járművek Harman Kardon OEM hangrendszerrel:

• Audio 20 OEM HU: Aktív adapter rendszer Mercedes Audiogateway MOST>RCA (tétel: 13-1190-51).
• Audio 50 APS Comand NTG2 / NTG2.5 OEM Sat Nav: SWC adapter Mercedes CLS/E-class/SLK Harman Kardon Amp MOST (tétel: 42smc013-0).

Különleges esetek:

• Az Audio 50 APS Comand NTG2 / NTG2.5 rendszerrel rendelkező járműveknél az idő beállítása nem támogatott – kódolja át a járművet Audio 20 OEM HU-ra, ha lehetséges.
• A 13-1190-51-1 tétel nem kompatibilis.

Diagnosztikai LED jelzés:

• Kék villogás: CAN Bus jel keresése folyamatban.
• Kék világítás: CAN Bus aktív.
• Piros világítás: aktív +12 V gyújtási áram.

Fontos kiegészítő információk

• Utólagos autórádiókhoz készült: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
• Az adapter teljes aktiválásához szükséges rendelni egy összekötő kábelt a konkrét autórádió márkához.

Általános telepítési útmutatók

Telepítés előtti ellenőrzés:

1. Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM főegységgel.
2. Kapcsolja le az eredeti rádiót (OEM HU) feszültség nélkül.
3. Ellenőrizze, hogy az összes interfész csatlakoztatása helyes-e - feszültség nélkül.

Csatlakozás és bekötési sorrend:

1. Ellenőrizze az interfész beállításait és HW konfigurációját - feszültség nélkül.
2. Ellenőrizze a csatlakozókábel konfigurációját a HU-hoz - feszültség nélkül.
3. Csatlakoztassa a kábelt a HU-hoz az utólagos eszköz használati útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatói szerint.
5. Kössön össze minden telepítést a járművel - a fő tápcsatlakozást csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurálását a termékleírásban vagy az útmutatóban található utasítások szerint.
7. Konfigurálja az utólagos HU-t (pl. kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás).
8. Végezzen funkcionális tesztet a kormánykerék vezérlésére és a járművel való kommunikációra.

Interfész és HU kábel konfigurációjának módosítása:

• Minden módosítást feszültség nélkül végezzen.
• Ismételje meg az 5-8. lépéseket fent.

Interfész vagy járműrendszer meghibásodása esetén:

• Telepítse újra az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket fent.

Bekötés vagy kábelvezetés módosítása esetén:

• A bekötést és a módosításokat csak szakszerűen képzett személyzet végezheti.
• Minden módosítást a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell a csatlakozás előtt.
• Minden módosítást a csatlakozás előtt méréssel és a jármű bekötési rajzával való összehasonlítással ellenőrizni kell.
• A módosításokat saját felelősségére, a működés garanciája nélkül végzik.
• A módosítások saját kockázatra történnek, garancia nélkül a jármű, az eszköz vagy az interfész károsodásának elkerülésére.
• Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
