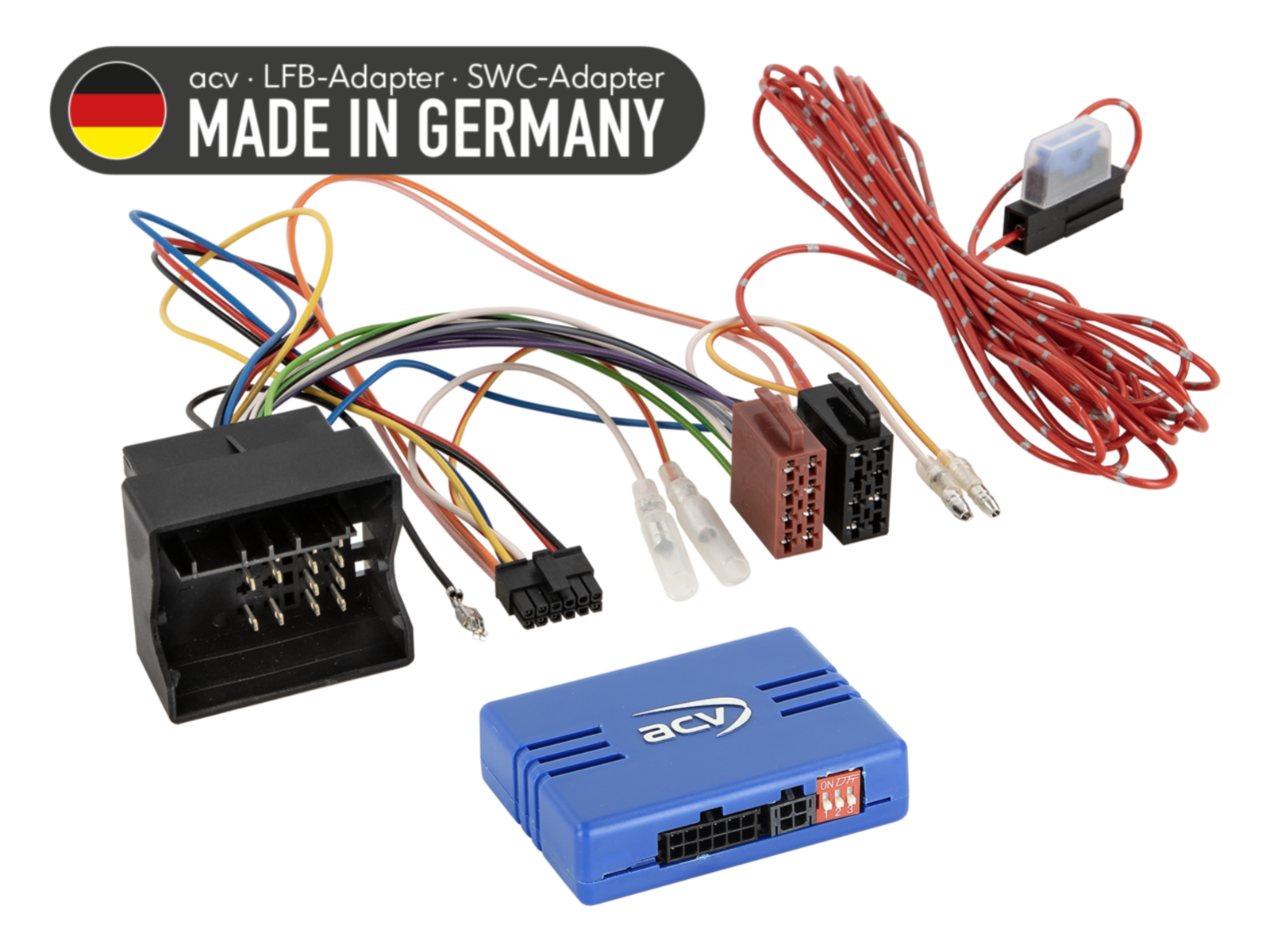

Kormánykerék gombvezérlő adapter Mercedes ACV SWC 42A-1190-011-0-hoz

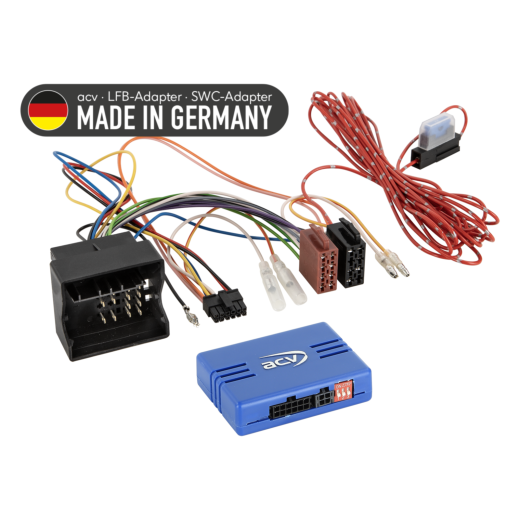

Kormánykerék gombvezérlő adapter Mercedes 42A-1190-011-0

Tartsa meg az eredeti autórádió kormánykerékről történő vezérlési funkcióit, amikor az eredeti rádiót utángyártott egységgel cseréli le. A jármű felszereltségétől, a funkciók terjedelmétől és az újonnan telepített autórádió szoftverétől függően bizonyos funkciók korlátozottak vagy másokkal helyettesíthetők lehetnek. Hasonlítsa össze a kábelek csatlakozóit a járművében lévő csatlakozókkal, és győződjön meg arról, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az egyik megadott OEM autórádió eredetileg telepítve volt-e. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerék vezérlésének (SWC) helyes működését.

Autók számára készült

• Mercedes C-osztály C204 S204 W204 2007 -> 2011 - eredeti autórádió Audio 10/15/30/40. Járművek +12V állandó áram megszakítás funkcióval, 30-as kapocs.
• Mercedes C-osztály C204 S204 W204 2011 -> 2015 - eredeti autórádió Audio 10/15/30/40. Járművek +12V állandó áram megszakítás funkcióval, 30-as kapocs.
• Mercedes E-osztály A212 C212 S212 W212 2009 -> 2013 - eredeti autórádió Audio 10/15/30/40. Járművek +12V állandó áram megszakítás funkcióval, 30-as kapocs.
• Mercedes E-osztály A207 C207 S212 W212 2013 -> 2017 - eredeti autórádió Audio 10/15/30/40. Járművek +12V állandó áram megszakítás funkcióval, 30-as kapocs.
• Mercedes Vito W447 2014 -> 2019 - eredeti autórádió Audio 10/15. Csak hangerőszabályozási funkció. Járművek +12V állandó áram megszakítás funkcióval, 30-as kapocs.
• Mercedes Vito W447 2019 -> 2024 - eredeti autórádió Audio 10/15. Csak hangerőszabályozási funkció. Járművek +12V állandó áram megszakítás funkcióval, 30-as kapocs.

• VW Crafter I 2EC 2EK 2F 2011 -> 2016 - eredeti autórádió RCD 3002.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 40 pólusú Quadlock BMW (tétel: 42cx12).
• Tápellátás: +12 V állandó áram (30-as kapocs, biztosíték) – szabad piros vezeték.

Beállítások:

• Ellenőrizze az utángyártott autórádió (HU) DIP kapcsolóit.

Kompatibilitás a járművekkel:

• Járművek +12V állandó áram megszakítás funkcióval, 30-as kapocs.
• Mercedes Vito W447 járművek Audio 10/15 vagy Audio 30/40 készülékkel.
• Mercedes Vito W447 járművek E-Call igénylő E-Call adapterrel (tétel: 1424-27-0).
• Járművek rádió előkészítés nélkül.

Diagnosztikai LED jelzés:

• Kék villogás: CAN Bus jel keresése folyamatban van.
• Kék világítás: CAN Bus aktív.
• Piros világítás: +12 V gyújtási áram aktív.

Fontos kiegészítő információk

• Utángyártott autórádiók számára: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
• Az adapter teljes aktiválásához meg kell rendelni a konkrét autórádió márkához tartozó összekötő kábelt.

Általános telepítési útmutató

Beszerelés előtti ellenőrzés:

1. Ellenőrizze az összes vezérlő funkciót és a jármű beállításait az eredeti OEM főegységgel.
2. Csatlakoztassa le az eredeti rádiót (OEM HU) feszültség nélkül.
3. Ellenőrizze az összes interfész csatlakozást, hogy megfelelően csatlakoztatva legyenek – feszültség nélkül.

Csatlakoztatás és bekötési sorrend:

1. Ellenőrizze az interfész beállításait és hardver konfigurációját – feszültség nélkül.
2. Ellenőrizze a csatlakozó kábel konfigurációját a HU-hoz – feszültség nélkül.
3. Csatlakoztassa a kábelt a HU-hoz az utángyártott eszköz útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Kösse össze a teljes telepítést a járművel – a fő tápellátási kapcsolatot csatlakoztassa utolsóként.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy az útmutatóban található utasítások szerint.
7. Konfigurálja az utángyártott HU-t (pl. kormánykerékről történő vezérlés, kamera, handsfree, antenna tápellátása).
8. Végezze el a kormánykerék vezérlésének és a járművel való kommunikáció működési tesztjét.

Interfész és HU kábel konfigurációjának módosítása:

• Minden módosítást feszültség nélkül végezzen.
• Ismételje meg az 5-8. lépéseket fent.

Interfész vagy jármű rendszer meghibásodása esetén:

• Telepítse újra az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Hívja elő a CAN Bus rendszer leállítását.
• Ellenőrizze az interfész hardver konfigurációját.
• A CAN Bus leállítása után ismételje meg az 5. és 6. lépéseket fent.

Csatlakozások vagy kábelezés módosítása esetén:

• Csatlakozások és módosítások kizárólag szakszerűen képzett személyzet által végezhetők el.
• Minden változtatást a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell a csatlakoztatás előtt.
• Minden módosítást a csatlakoztatás előtt méréssel és a jármű kapcsolási rajzával való összehasonlítással kell ellenőrizni.
• A módosítások saját felelősségre történnek, a működés garanciája nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárása nélkül.
• Az előre felszerelt kábelezés módosításai a termék garanciájának elvesztéséhez vezethetnek.
