Kormánykerék gombvezérlő adapter Toyota ACV SWC 42A-1300-002-0-hoz

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

Kormánykerék adapter Toyota Auris (E150) (03/10->01/13), Avensis (T27) (01/12->06/15), Corolla (E170) (04/14->12/16), Fortuner (11->15), Hilux (N25) (12/11->08/16), Hilux (AN1P) (11/16->09/20, 10/20->25), Innova (11->15), Prius ZVW30/ZVW35 (XW3) (04/12->02/16), Prius+ (XW3/XW4) (06/12->01/15), RAV4 (XA3) (04/09->05/10, 05/10->02/13), RAV4 modellekhez (XA3/XA4) (2013.04.-2016.01., 2016.01.-2018.12.), Verso (AR2) (2013.04.-2013.01., 2013.04.-2018.06.), Verso-S (XP12) (2011.03.-2014.07., 2014.07.-2015.12.) és Yaris (XP13) (2011.11.-2014.08., 2014.09.-2017.03., 2017.04.-2020.08.)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Kormánykerék gombvezérlő adapter Toyota ACV SWC 42A-1300-002-0-hoz

Leírás és paraméterek
Értékelés0
Kategóriák

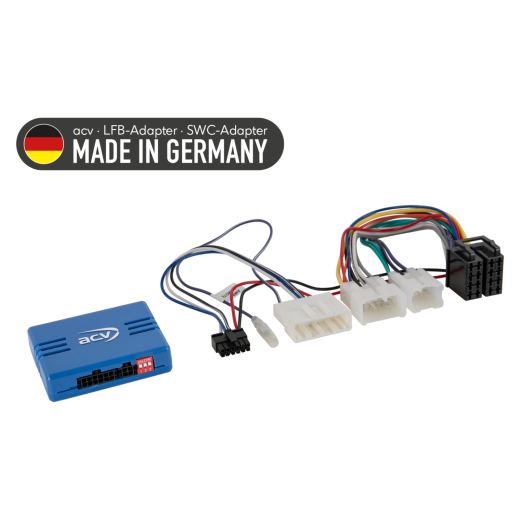

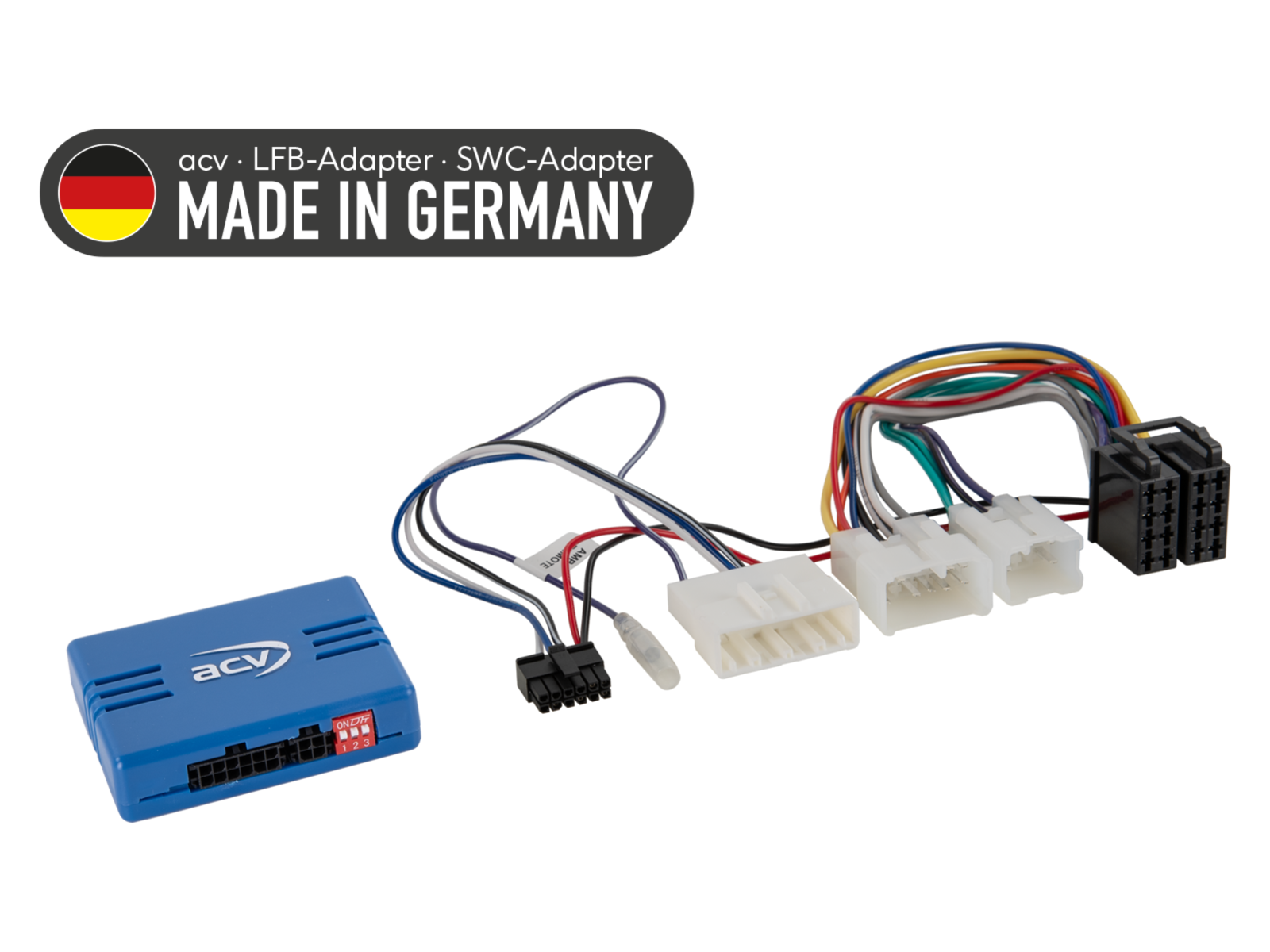

Kormánygomb-kezelő adapter Toyota-hoz ACV SWC 42A-1300-002-0

Tartsa meg a gyári rádió kormányról történő vezérlésének funkcióit az eredeti rádió utángyártott egységre történő cseréje esetén. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített rádió szoftverétől függően egyes funkciók korlátozottak lehetnek, vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind megjelenésre megfelelnek. Ellenőrizze, hogy az eredetileg telepített fejegység valamelyik felsorolt OEM típus volt-e. A végső beépítés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas a következő gépjárművekhez

Toyota Auris (E150) 03/2010 -> 01/2013 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota Avensis (T27) 01/2012 -> 06/2015 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota Corolla (E170) 04/2014 -> 12/2016 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota Fortuner 2011 -> 2015 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota Hilux (N25) 12/2011 -> 08/2016 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota Hilux (AN1P) 11/2016 -> 09/2020 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota Hilux (AN1P) 10/2020 -> 2025 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer és OEM JBL audiorendszer nélkül.
Toyota Innova 2011 -> 2015 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota Prius ZVW30/ZVW35 (XW3) 04/2012 -> 02/2016 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota Prius+ (XW3/XW4) 06/2012 -> 01/2015 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota RAV4 (XA3) 04/2009 -> 05/2010 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota RAV4 (XA3) 05/2010 -> 02/2013 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota RAV4 (XA3/XA4) 04/2013 -> 01/2016 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota RAV4 (XA3/XA4) 01/2016 -> 12/2018 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota Verso (AR2) 04/2009 -> 01/2013 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota Verso (AR2) 04/2013 -> 06/2018 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota Verso-S (XP12) 03/2011 -> 07/2014 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota Verso-S (XP12) 07/2014 -> 12/2015 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota Yaris (XP13) 11/2011 -> 08/2014 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota Yaris (XP13) 09/2014 -> 03/2017 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.
Toyota Yaris (XP13) 04/2017 -> 08/2020 - eredeti Matsushita / Fujitsu Ten fejegységgel, gyári tolatókamerával, OEM 360° kamerarendszer nélkül.

CAN Bus információk

Csatlakozók és tápellátás:

Rendszer típusa: analóg.
Csatlakozók: Toyota 10 tűs / 6 tűs / 28 tűs.

Beállítások:

Ellenőrizze a DIP kapcsolókat a használati útmutató szerint (BDA).

Speciális megjegyzések:

Modellévek határán lévő járművek esetén használja a 20 tűs + 28 tűs kábelezést (cikkszám: 42a-1300-00c).

Diagnosztikai LED jelzések:

Kék fény: az interfész aktív, a +12 V gyújtásfeszültség jelen van.
Piros fény: a kormánygomb-funkció érzékelve.

Fontos kiegészítő információk

Alkalmas utángyártott fejegységekhez: Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker.
Az adapter teljes aktiválásához a konkrét fejegység márkájához illő csatlakozó kábelt külön kell megrendelni.

Általános telepítési útmutató

Ellenőrzés a beszerelés előtt:

Ellenőrizze a jármű minden vezérlési funkcióját és beállítását az eredeti OEM fejegységgel.
Húzza ki az eredeti rádiót (OEM HU), áramtalanítás mellett.
Ellenőrizze az interfész összeköttetéseit, hogy helyesen vannak-e csatlakoztatva — áramtalanítva.

Csatlakoztatás és bekötési sorrend:

Ellenőrizze az interfész beállításait és hardverkonfigurációját — áramtalanítva.
Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját — áramtalanítva.
Csatlakoztassa a kábelt a fejegységhez az utángyártott készülék kézikönyve szerint.
Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
Kösse össze a teljes telepítést a járművel — a fő tápvezetéket csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a használati útmutatóban foglaltak szerint.
Konfigurálja az utángyártott fejegységet (például kormányvezérlés, kamera, kihangosító, antenna tápellátás).
Végezzen működési tesztet a kormányról történő vezérlésre és a járművel való kommunikációra.

Az interfész és a fejegység kábelének konfigurációjának módosítása:

Minden módosítást áramtalanítás mellett végezzen.
Ismételje meg a fenti 5–8. lépéseket.

Interfész vagy járműrendszer meghibásodása esetén:

Telepítse vissza az eredeti OEM fejegységet.
Indítsa el az eredeti egységet.
Kapcsolja ki a CAN Bus rendszert.
Ellenőrizze az interfész hardverkonfigurációját.
A CAN Bus kikapcsolása után ismételje meg a fenti 5. és 6. lépést.

Kábelezés vagy vezetékek módosítása esetén:

A bekötést és módosításokat csak szakképzett személyzet végezheti.
Minden módosítást a bekötés előtt ellenőrizni kell a gyártói jóváhagyás vagy a járműgarancia szempontjából.
Minden módosítást bekötés előtt mérni és összehasonlítani kell a jármű bekötési rajzával.
A módosításokat saját felelősségre végzi, működésre vonatkozó garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására nincs garancia.
A gyárilag szerelt kábelek módosítása a termék garanciavesztéséhez vezethet.
