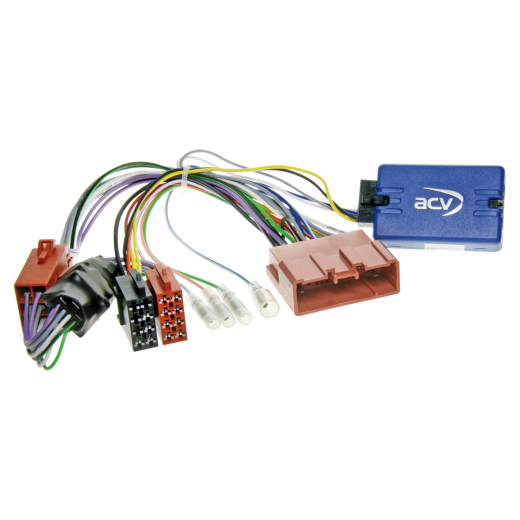

Kormánykerék gombvezérlő adapter Mazda ACV SWC 42SMZ001-0-hoz
kormánykerék adapter Mazda 6 (GH) (02/08->04/10), 6 Stufenheck (GH) (02/08->04/10) és 6 Kombi (GH) (04/08->04/10) modellekhez
További infirmáció a termékről
További infirmáció a termékről
Segítünk Önnek a vásárlásban
- Vegye igénybe tanácsadási szolgáltatásunkat.
- Az árut 14 napon belül visszaküldheti hozzánk.

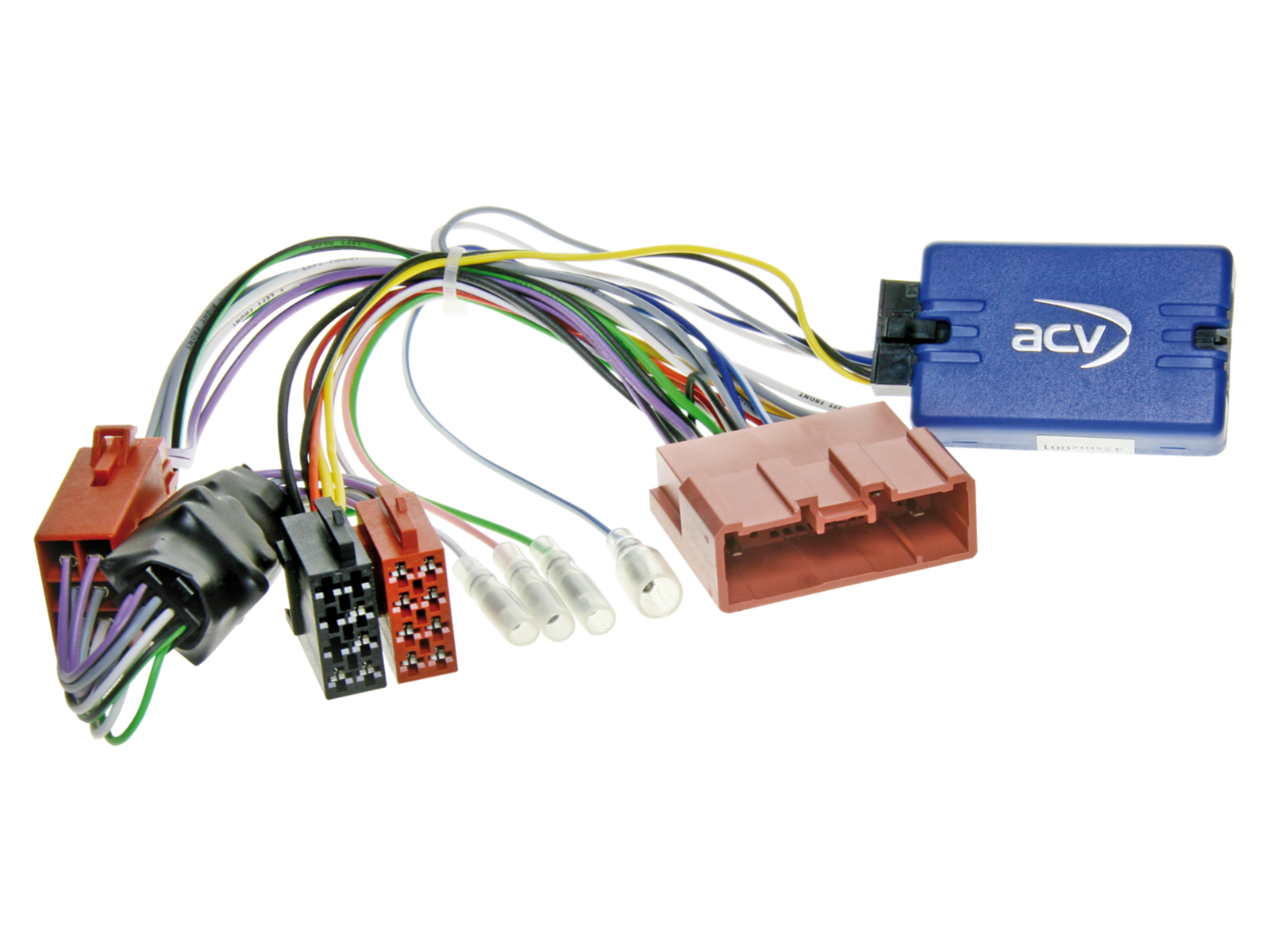

Kormánykerék gombvezérlő adapter Mazda ACV SWC 42SMZ001-0
Őrizze meg a kormányról vezérelhető autórádió eredeti funkcióit, amikor a gyári rádiót utángyártott egységre cseréli. Hasonlítsa össze az adapter csatlakozóit a járművében található csatlakozókkal, és győződjön meg arról, hogy mind vizuálisan, mind technikailag megegyeznek. Ellenőrizze, hogy a járműben valamelyik felsorolt eredeti autórádió került-e használatra.
Autókhoz tervezve
- Mazda 6 (GH) (02/2008->04/2010) OEM Panasonic / Matsuchita CQ-EM4771AT rádióval, BOSE OEM audiorendszerrel, 24 Pin Mazda csatlakozóval és ISO(m) -> ISO(f) csatlakozóval, kék-fehér +12V Amp Remote vezetékkel, dátum/idő és kilométer beállítás támogatással.
- Mazda 6 Stufenheck (GH) (02/2008->04/2010) OEM Panasonic / Matsuchita CQ-EM4771AT rádióval, BOSE OEM audiorendszerrel, 24 Pin Mazda csatlakozóval és ISO(m) -> ISO(f) csatlakozóval, kék-fehér +12V Amp Remote vezetékkel, dátum/idő és kilométer beállítás támogatással.
- Mazda 6 Kombi (GH) (04/2008->04/2010) OEM Panasonic / Matsuchita CQ-EM4771AT rádióval, BOSE OEM audiorendszerrel, 24 Pin Mazda csatlakozóval és ISO(m) -> ISO(f) csatlakozóval, kék-fehér +12V Amp Remote vezetékkel, dátum/idő és kilométer beállítás támogatással.
CAN Bus információk
- Csatlakozás: 24 Pin Mazda csatlakozó.
- Csatlakozás: OEM Soundsystem ISO(m) -> ISO(f).
- Járművek OEM Panasonic / Matsuchita CQ-EM4771AT rádióval.
- Járművek BOSE OEM audiorendszerrel.
- Dátum/idő és kilométer beállítás támogatása.
- OEM audiorendszer nélküli járművekhez használja a 42smz003 adaptert.
Fontos kiegészítő információk
- Az adapter teljes aktiválásához rendeljen összekötő kábelt a konkrét autórádió márkához.
Általános telepítési útmutató
Telepítés előtti ellenőrzés
- Ellenőrizze az összes vezérlési funkciót és beállítást a jármű eredeti OEM autórádiójával.
- A OEM egység leszerelését feszültségmentesen végezze.
- Ellenőrizze az összes interfész kapcsolatot feszültségmentesen.
Csatlakozás és bekötési sorrend
- Minden beállítást és konfigurációt feszültségmentesen végezzen.
- Ellenőrizze a rádió csatlakozókábelének konfigurációját.
- Csatlakoztassa a kábelt a használati utasítás szerint az utángyártott rádióhoz.
- Csatlakoztassa a többi vezetéket a készülék útmutatója szerint.
- A fő tápcsatlakozót csatlakoztassa utoljára.
- Végezze el a szoftveres konfigurációt az interfész leírása és a BDA útmutatása szerint.
- Konfigurálja az utángyártott rádiót a kormánykerék vezérlési funkcióihoz, kamerához, kihangosítóhoz, antenna táplálásához stb.
- Tesztelje a kormányról vezérelhető funkciókat és a járművel való kommunikációt.
Az interfész és HU kábel konfigurációjának módosítása
- Változtatásokat feszültségmentesen végezzen.
- A változtatás után kövesse az 5–8 lépéseket.
Interfész vagy járműrendszer meghibásodása esetén
- Helyezze vissza az eredeti OEM egységet a járműbe.
- Kapcsolja be az OEM egységet.
- Várjon a CAN Bus elalvására.
- Ellenőrizze az interfész hardverkonfigurációját.
- A CAN Bus elalvása után kövesse az 5–8 lépéseket.
Bekötés vagy kábelezés módosításakor
- Módosításokat csak szakértő személyzet végezhet.
- Bekötés előtt ellenőrizze az összhangot a gyártó követelményeivel és a garanciára gyakorolt hatást.
- Bekötés előtt ellenőrizze a funkciót méréssel és a jármű ábrája szerint.
- A módosításokat saját felelősségére végezze, garancia nélkül.
- A módosításokat garancia nélkül végezze a jármű, készülék vagy interfész esetleges károsodására.
- Előre szerelt kábelezés módosítása megszüntetheti a termék garanciáját.
| Katalógus szám | 42SMZ001-0 |
| Márka | ACV |
| Hivatkozások | Hivatalos weboldal |
