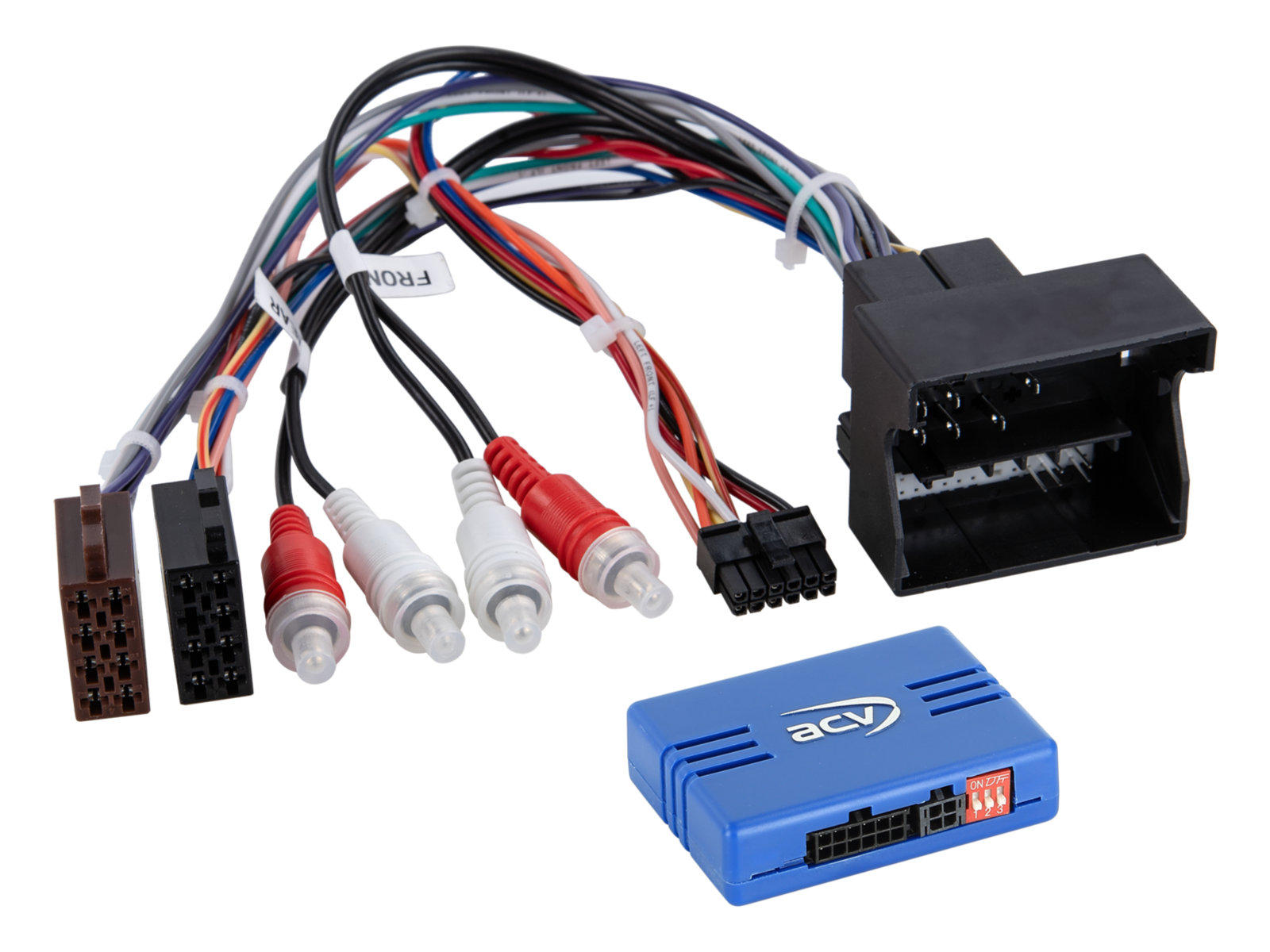

Kormánygombos vezérlőadapter Audi/Seat ACV SWC 42A-1300-001-0-hoz

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

kormány adapter Audi A1 (8X) (07/10->04/18), A3 (8P) (05/03->04/05, 10/04->04/13), A4 B6 (8E) (11/00->10/05), A4 B7 (8E), A4 B7 (8E) (11/04-B) (05/01->03/06), Q3 (8U) (10/11->11/14, 02/15->06/18), R8 (42) (04/07->05/15), TT (8J) (09/06->04/10, 08/10-e)>03/04/10 (03/09->05/13)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Kormánygombos vezérlőadapter Audi/Seat ACV SWC 42A-1300-001-0-hoz

Leírás és paraméterek
Értékelés0
Kategóriák

Kormánykerék gombvezérlő adapter Audi / Seat ACV SWC 42A-1300-001-0

Az eredeti rádió kormánykerék vezérlésének megtartása az utólagos egység beszerelésekor. A jármű felszereltségétől, a funkciók körétől és az új rádió szoftverétől függően bizonyos funkciók korlátozódhatnak vagy másokkal helyettesíthetők. Hasonlítsa össze a kábelcsatlakozókat a járművében találhatókkal, hogy megbizonyosodjon azok technikai és vizuális egyezéséről. Ellenőrizze, hogy az eredeti rádiók egyike telepítve volt-e. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerék vezérlés megfelelő működését (SWC).

Alkalmazható autók

Audi A1 (8X) 07/2010 -> 04/2018 - Eredeti rádió: Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) vagy BNS 5.0 / RNS-E. Kompatibilis az OEM Chorus rádióval, amely monochrom kijelzővel rendelkezik SD kártya nélkül. Nem alkalmazható SD kártyahelyes, OEM navigációs, TFT műszerfali vagy OEM BOSE rendszerű járművekhez.
Audi A3 (8P) 05/2003 -> 04/2005 - Eredeti rádió: Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) vagy BNS 5.0 / RNS-E.
Audi A3 (8P) 10/2004 -> 04/2013 - Eredeti rádió: Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) vagy BNS 5.0 / RNS-E.
Audi A4 B6 (8E) 11/2000 -> 10/2005 - Eredeti rádió: Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) vagy BNS 5.0 / RNS-E.
Audi A4 B7 (8E) 11/2004 -> 02/2009 - Eredeti rádió: Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) vagy BNS 5.0 / RNS-E.
Audi A6 (C5/B4) 05/2001 -> 03/2006 - Járművek OEM navigációs RNS-E-vel.
Audi Q3 (8U) 10/2011 -> 11/2014 - Eredeti rádió: Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) vagy BNS 5.0 / RNS-E. Kompatibilis az OEM Chorus rádióval, amely monochrom kijelzővel rendelkezik SD kártya nélkül. Nem alkalmazható SD kártyahelyes, OEM navigációs, TFT műszerfali vagy BOSE rendszerű járművekhez.
Audi Q3 (8U) 02/2015 -> 06/2018 - Eredeti rádió: Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) vagy BNS 5.0 / RNS-E. Kompatibilis az OEM Chorus rádióval, amely monochrom kijelzővel rendelkezik SD kártya nélkül. Nem alkalmazható SD kártyahelyes, OEM navigációs, TFT műszerfali vagy BOSE rendszerű járművekhez.
Audi R8 (42) 04/2007 -> 05/2015 - Eredeti rádió: Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) vagy BNS 5.0 / RNS-E.
Audi TT (8J) 09/2006 -> 04/2010 - Eredeti rádió: Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) vagy BNS 5.0 / RNS-E.
Audi TT (8J) 08/2010 -> 04/2014 - Eredeti rádió: Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) vagy BNS 5.0 / RNS-E. Ha az OEM erősítő nem működik, kódolásváltás szükséges – kapcsolja át CAN aktiválásról távirányítóra (vezérlő J525 > Aktivierung 1 Remote, 0xxx?xx), ha lehetséges.

Seat Exeo (3R) 03/2009 -> 05/2013 - Eredeti rádió: Blaupunkt / Matsushita / Grundig (Concert II / Symphony II / Chorus II) vagy BNS 5.0 / RNS-E.

CAN Bus információk

Csatlakozók és táplálás:

Csatlakozó: 40 tűs Quadlock VAG (tétel: 42cx25-rca).
OEM erősítő támogatás 2 csatorna / 4 csatorna - kimenet RCA (férfi) front/rear.
Kék vezeték: +12 V REMOTE az erősítő bekapcsolásához.

Beállítások:

Ellenőrizze a DIP kapcsolókat az utólagos rádió típusának megfelelően.

Különleges megjegyzések:

Ha nem biztos az Audi csatlakozó változatában: használja az „Audi/Seat Exeo ISO/Quadlock Amp > RCA szabad” kábeleket (tétel: 42a-1321-00c).
3 V feletti előerősítő kimeneti szinttel rendelkező utólagos egységek ajánlottak; 3 V alatti egységekhez használja az „Audi/Seat Exeo 40Pin Quadlock Amp > Pro” verziót (tétel: 42a-1321-006).
Erősítő lekapcsolásának teszteléséhez zajszűrő szűrő – NF „földhurok izolátor” hozzáadható (tétel: 30.5000-01).

Diagnosztikai LED jelzés:

Kék villogás: CAN Bus jel keresése folyamatban.
Kék világítás: CAN Bus aktív.
Piros világítás: aktív +12 V gyújtási áram.

Fontos kiegészítő információk

Alkalmazható Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, Becker utólagos rádiókhoz.
Az adapter teljes aktiválásához rendeljen összekötő kábelt az adott rádiómárkához.

Általános telepítési útmutató

Telepítés előtti ellenőrzés:

Ellenőrizze az összes vezérlő funkciót és a jármű beállításait az eredeti OEM egységgel.
Húzza ki az eredeti rádiót (OEM HU) áram nélkül.
Ellenőrizze az interfész összes kapcsolatát, hogy megfelelően csatlakozik-e - áram nélkül.

Csatlakozás és bekötési sorrend:

Ellenőrizze az interfész beállításait és HW konfigurációját - áram nélkül.
Ellenőrizze a csatlakozókábel konfigurációját a HU-hoz - áram nélkül.
Csatlakoztassa a kábelt a HU-hoz az utólagos eszköz útmutatója alapján.
Csatlakoztassa a többi vezetéket az eszköz útmutatójának megfelelően.
Az egész telepítést kösse össze a járművel - a fő tápcsatlakozást csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy az útmutató alapján.
Konfigurálja az utólagos HU-t (pl. kormánykerék vezérlés, kamera, kihangosító, antenna táplálás).
Végezze el a kormánykerék vezérlés és a járművel való kommunikáció funkcionális tesztjét.

Az interfész és a HU kábel konfigurációjának módosítása:

Minden módosítást áram nélkül végezzen.
Ismételje meg az 5-8. lépéseket a fentiek szerint.

Az interfész vagy a jármű rendszerének meghibásodása esetén:

Telepítse újra az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Indítsa el a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus kikapcsolása után ismételje meg az 5-6. lépéseket a fentiek szerint.

A bekötés vagy kábelvezetés módosításakor:

A bekötést és a módosításokat csak szakképzett személyzet végezheti el.
Minden módosítást a bekötés előtt a gyártó által jóváhagyott vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell.
Minden módosítást a bekötés előtt mérés és a jármű kapcsolási rajzával való összehasonlítás alapján ellenőrizni kell.
A módosításokat saját felelősségére, a működés garanciája nélkül végzi.
A módosítások saját kockázatára, a jármű, az eszköz vagy az interfész károsodásának kizárása nélkül történnek.
Az előzetesen felszerelt kábelkötegek módosítása a termék garanciájának elvesztéséhez vezethet.
